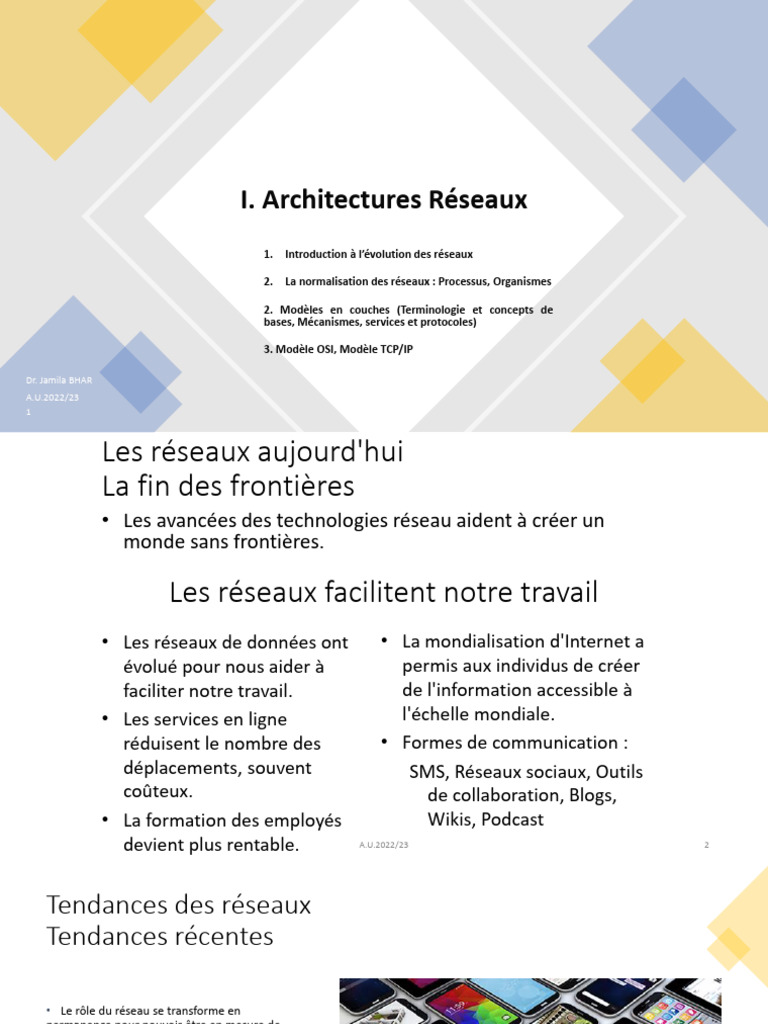

I.

Architectures Réseaux
1. Introduction à l’évolution des réseaux

2. La normalisation des réseaux : Processus, Organismes

2. Modèles en couches (Terminologie et concepts de

bases, Mécanismes, services et protocoles)

3. Modèle OSI, Modèle TCP/IP

Dr. Jamila BHAR

A.U.2022/23
1
Les réseaux aujourd'hui
La fin des frontières
• Les avancées des technologies réseau aident à créer un
monde sans frontières.

Les réseaux facilitent notre travail

• Les réseaux de données ont • La mondialisation d'Internet a
évolué pour nous aider à permis aux individus de créer
faciliter notre travail. de l'information accessible à
• Les services en ligne l'échelle mondiale.
réduisent le nombre des • Formes de communication :
déplacements, souvent SMS, Réseaux sociaux, Outils
coûteux. de collaboration, Blogs,
• La formation des employés Wikis, Podcast
devient plus rentable. A.U.2022/23 2
Tendances des réseaux
Tendances récentes

• Le rôle du réseau se transforme en

permanence pour pouvoir être en mesure de
suivre avec les périphériques de l'utilisateur
final et de nouvelles technologies.
• Plusieurs nouvelles tendances de mise en
réseau qui touchent les organisations et les
consommateurs :
• BYOD
• Collaboration en ligne
• Communications vidéo
• Cloud computing
• La technologie des maisons intelligentes
est une tendance croissante qui permet
d'intégrer la technologie dans les
appareils de tous les jours,

A.U.2022/23 3
 • Les petits réseaux domestiques : connectent plusieurs
Réseaux de tailles ordinateurs entre eux, ainsi qu'à Internet
diverses • Petits bureaux/bureaux à domicile : permet à l'ordinateur
au sein d'un bureau à domicile ou d'un bureau distant de
se connecter à un réseau d'entreprise
• Moyens et grands réseaux : plusieurs emplacements où
des centaines, voire des milliers d'ordinateurs sont reliés
• Réseaux mondiaux : relie des centaines de millions
d'ordinateurs dans le monde, par exemple Internet

A.U.2022/23 4
Types de réseaux communs
LAN et WAN
Un LAN est une infrastructure de Un WAN est une infrastructure de réseau
réseau qui couvre une zone qui couvre une vaste zone géographique.
géographique restreinte.

Réseau local (LAN) Réseau étendu (WAN)

Interconnecter les périphériques terminaux dans
une zone limitée.
Administré par une seule organisation ou un seul
individu.
Fournissent une bande passante haut débit aux
appareils internes
Interconnecter les réseaux locaux sur de vastes zones
géographiques.
Généralement un déministerisé par un ou plusieurs
fournisseurs de services.
Généralement, ils fournissent des liaisons à vitesse plus
lente entre les réseaux locaux.

A.U.2022/23 5
Types de réseaux communs
Internet
L'internet est un ensemble mondial de
réseaux locaux et étendus interconnectés.
• Réseaux locaux sont connectés entre eux
via les réseaux étendus.
• Les WAN peuvent être reliés à l'aide de
fils de cuivre, de câbles à fibre optique
ou de transmissions sans fil.
L'internet n'est la propriété d'aucun
individu ou groupe. Des organisation ont
été créés pour aider à maintenir la
structure sur l'internet.

A.U.2022/23 6
 WAN modernes
•Les WAN modernes ont plus d'options de
connectivité que les WAN traditionnels.
• Les entreprises ont désormais besoin
d'options de connectivité WAN plus
rapides et plus flexibles.
• Les options de connectivité WAN
traditionnelles ont rapidement diminué
parce qu'elles ne sont plus disponibles,
trop coûteuses ou ont une bande
passante limitée.

La figure montre les connexions de boucle locale les plus

susceptibles d'être rencontrées aujourd'hui.

A.U.2022/23 7
Technologies d'accès internet

• Il existe de nombreuses façons de connecter les

utilisateurs et les organisations à l'internet :
• Les services pour les utilisateurs à domicile
et petits bureaux incluent câble à large
bande, ligne d'abonné numérique à large
bande (DSL), les réseaux étendus sans fil et
mobile services.
• Les entreprises ont besoin de connexions
plus rapides pour prendre en charge les
téléphones IP, vidéo conférence et
stockage de centre de données.
• Connexions professionnelles sont
généralement fournies par les Opérateurs
des télécommunications (SP) et peut
inclure : DSL d'entreprise, les lignes louées
et Ethernet urbain.

A.U.2022/23 8
 Qualité de service

Voix et vidéo en direct nécessitent des attentes

plus élevés pour ces services dispensés.
Avez-vous déjà regardé une vidéo en direct avec
des pauses et des interruptions constantes ?
Cela est dû lorsqu'il y a une demande de bande
passante plus élevée que disponibles : et QoS
n'est pas configurée.
• Qualité de service (QS) est le principal
mécanisme utilisé pour assurer la
transmission fiable des contenus pour tous les
utilisateurs.
• Avec une politique de QoS en place, le routeur
peut plus facilement gérer le flux de données
et trafic voix.

A.U.2022/23 9
 • L'évolutivité est le terme d'un réseau qui peut se
développer sans perdre la disponibilité et la
fiabilité.

• Les concepteurs de réseaux doivent élaborer des

stratégies pour permettre au réseau d'être
disponible et de s'étendre efficacement et
Evolutivité facilement.

• Ceci est accompli en utilisant:

• Redondance
• Liens multiples
• Protocole de routage évolutif
• Connectivité sans fil

A.U.2022/23 10
Les WAN privés et publics
•Un WAN privé est une connexion dédiée à un seul client.
•Les réseaux WAN privés fournissent les éléments suivants :
• Niveau de service garanti
• Bande passante cohérente
• Sécurité

•Une connexion WAN publique est généralement fournie par un FAI ou un fournisseur de services
de télécommunication utilisant l'internet. Dans ce cas, les niveaux de service et la bande passante
peuvent varier et les connexions partagées ne garantissent pas la sécurité.

Normes du WAN
Les normes d'accès WAN sont définies et gérées par plusieurs autorités reconnues:
• TIA/EIA - Association de l'industrie des télécommunications et Alliance des industries
électroniques
• ISO - Organisation internationale de normalisation
• IEEE - Institut des ingénieurs en électricité et en électronique

A.U.2022/23 11
 Réseaux hiérarchiques
Les réseaux hiérarchiques utilisent une conception à plusieurs niveaux d'accès, de distribution et de
couches centrales, chaque couche jouant un rôle bien défini dans le réseau du campus.

Il existe deux cadres de conception hiérarchique éprouvés pour les réseaux de campus.

Couche à trois niveaux Couche à deux niveaux

A.U.2022/23 12
Fonctions des couches d'accès, de distribution et de cœur
de réseau Accès, distribution et cœur de réseau
•Couche d'accès Interconnecte les
• La couche d'accès offre un accès réseau à l'utilisateur. petits réseaux
locaux
• La figure présente un commutateur de couche d'accès
connecté à deux commutateurs de couche de distribution.
•Couche de distribution
• La couche de distribution implémente le routage, la qualité
du service et la sécurité.
• Il regroupe les réseaux de placards de câblage à grande
échelle et limite les domaines de diffusion de couche 2.
• Les commutateurs de couche de distribution se Fournit une
connectent aux commutateurs de couche d'accès et de connexion
Fournit des
haut débit
couche de cœur de réseau. connexions
entre les
directes aux
•Couche cœur de réseau hôtes sur un
appareils de
la couche de
• La couche cœur de réseau est l'épine fédérateur du réseau réseau
distribution
et connecte plusieurs couches du réseau. Ethernet
local
• La couche cœur de réseau fournit la localisation de défauts
et la connectivité au fédérateur à haute vitesse.

A.U.2022/23 13
La transmission des données sur le réseau

A.U.2022/23 14
Bande passante et Débit

Le débit
• Mesure du transfert de bits pendant une période donnée.
• Ne correspond généralement pas à la bande passante spécifiée dans les mises en
œuvre de couche physique.
• Quantité de trafic
• Type de trafic
• Latence créée par les périphériques réseau rencontrés entre la source et la
destination
• Le débit applicatif correspond donc au débit moins la surcharge de trafic pour
l'établissement de sessions, les accusés de réception et l'encapsulation.
A.U.2022/23 15
 Les principes de la communication

Détermination des règles

• Les trois éléments
Les principes de la communication
• La source, la destination et le support
de transmission. Qui détermine les règles ?

• Internet et les normes

Protocoles de communication • Une norme est un ensemble de règles qui
détermine une manière de procéder.
• Avant de commencer à communiquer, • Les protocoles réseau et les normes
nous établissons des règles, ou Internet permettent à différents types
conventions, qui régissent la d'appareils de communiquer ensemble
conversation. sur Internet.

Importance des protocoles

• Les protocoles réseau définissent les
règles de communication en vigueur sur
le réseau local.

A.U.2022/23 16
Les règles
Définition des règles
• Les protocoles sont nécessaires pour une communication efficace et
comprennent :
• l'identification de l'expéditeur et du destinataire ;
• l'utilisation d'une langue et d'une syntaxe communes ;
• la vitesse et le rythme de canal ;
• la demande de confirmation ou d'accusé de réception.
• Les protocoles utilisés dans les réseaux de communication définissent
également :
• Codage des messages
• Format et encapsulation des messages
• Taille des messages
• Synchronisation des messages
• Options de remise des messages

A.U.2022/23 17
Les règles
Codage des messages
• Le format du codage entre les hôtes doit
être adapté au support.
• Les messages sont tout d'abord convertis en
bits, par l'hôte émetteur.
• Chaque bit est codé en modèle de sons,
d'ondes lumineuses ou d'impulsions
électriques, selon le support du réseau.
• L'hôte de destination reçoit et décode les
signaux pour interpréter le message.

A.U.2022/23 18
Les règles
Mise en forme et encapsulation des messages
• Il y a un format à respecter pour
les lettres et leur adressage, qui
est nécessaire pour assurer le bon
déroulement de la livraison.
• Le fait de mettre la lettre dans
l'enveloppe portant l'adresse
s'appelle l'encapsulation.
• Chaque message informatique est
encapsulé dans un format
spécifique, appelé trame, avant
d'être transmis via le réseau.
• Une trame agit comme une
enveloppe fournissant l'adresse de
destination et l'adresse source.

A.U.2022/23 19
 Les règles
Taille des messages
• Les êtres humains décomposent les longs
messages en segments plus petits ou en
phrases.
• Les messages longs doivent également être
fractionnés en plus petits morceaux pour
pouvoir circuler sur un réseau.
• Chaque morceau est envoyé dans une
trame distincte.
• Chaque trame a ses propres informations
d'adressage.
• Un hôte destinataire reconstruira
plusieurs trames dans le message
d'origine.

A.U.2022/23 20
 Les règles
Synchronisation des messages

• Méthode d'accès
• Les hôtes d'un réseau ont besoin de savoir à
quel moment ils doivent commencer à envoyer
des messages et comment répondre en cas
d'erreurs.
• Contrôle de flux
• Les hôtes source et de destination utilisent le
contrôle de flux pour négocier une
synchronisation adéquate afin d'éviter de
submerger la destination et de s'assurer que les
informations sont reçues.
• Délai d'attente de la réponse
• Les hôtes du réseau sont soumis à des règles qui
spécifient le délai d'attente des réponses et
l'action à entreprendre en cas de délai d'attente
dépassé.

A.U.2022/23 21
Les règles

Options de remise des messages

Message de monodiffusion Message de multidiffusion Message de diffusion

Livraison un à un Livraison un à plusieurs Livraison un à tous

A.U.2022/23 22
Modèles de référence
Avantages de l'utilisation d'un modèle composé de couches
• Avantage de l'utilisation d'un modèle en
couches :
• Aide à la conception de protocoles
puisque les protocoles de chaque
couche ont des fonctions définies.
• Encourage la concurrence, car les
produits de différents fournisseurs
peuvent fonctionner ensemble.
• Empêcher les changements de
technologie d'une couche
d'affecter les autres couches.
• Fournit un langage commun pour
décrire des fonctions et des
fonctionnalités réseau.

A.U.2022/23 23
Modèles de référence
Le modèle de référence OSI
• Application : contient des protocoles utilisés pour les communications de
processus à processus.
• Présentation : permet une représentation commune des données.
• Session : fournit des services à la couche présentation pour organiser son
dialogue et gérer l'échange de données.
• Transport : définit les services pour segmenter, transférer et réassembler
les données.
• Réseau : fournit des services pour échanger les parties de données
individuelles sur le réseau entre des périphériques finaux identifiés.
• Liaison de données : décrit des méthodes d'échange de trames de
données entre des périphériques sur un support commun.
• Physique : décrit les moyens mécaniques, électriques, fonctionnels et
procéduraux de transmission des bits entre les connexions physiques.

A.U.2022/23 24
Modèles de référence
Le modèle de protocole TCP/IP
• Le modèle de référence TCP/IP
• Créé au début des années
1970 pour les
communications interréseau.
• Normes ouvertes.
• Aussi appelé le modèle TCP/IP
ou le modèle Internet.

A.U.2022/23 25
Modèles de référence
Comparaison des modèles OSI et
TCP/IP

• Dans le modèle OSI, la couche d'accès

réseau et la couche application du modèle
TCP/IP sont subdivisées pour décrire les
fonctions distinctes qui doivent intervenir
sur ces couches.

A.U.2022/23 26
Encapsulation des données
Unités de données de protocole
• À mesure que les données d'application
franchissent les piles de protocoles, des
informations sont ajoutées à chaque niveau. Il
s'agit du processus d'encapsulation.
• La forme que prend une donnée sur chaque
couche est connue sous le nom d'unité de
données de protocole (PDU).
• Données : unité de données de protocole
de la couche application
• Segment : unité de données de protocole
de la couche transport
• Paquet : unité de données de protocole de
la couche réseau
• Trame : unité de données de protocole de
la couche liaison de données
• Bits : unité de données de protocole de la
couche physique

A.U.2022/23 27
Encapsulation des données
Segmentation des messages
• Les flux de données importants sont divisés
en parties de taille moins importante et
plus facilement gérables pour les envoyer
sur le réseau.
• L'envoi d'éléments de plus petite taille
permet d'entremêler de nombreuses
conversations différentes sur le réseau.
C'est ce que l'on appelle le
multiplexage.
• Chaque partie doit être étiquetée.
• Si une partie du message ne parvient
pas à sa destination, seuls les morceaux
manquants doivent être transmis à
nouveau.

A.U.2022/23 28
Accès aux données
Adresses réseau
• Les adresses de couche réseau source et de
destination remettent le paquet IP de la
source d'origine à la destination finale.
• Adresse IP source : adresse IP du
périphérique expéditeur, la source
d'origine du paquet.
• Adresse IP de destination : adresse IP
du périphérique récepteur, la
destination finale du paquet.

A.U.2022/23 29
Accès aux données
Adresses de liaison de données

• L'objectif de l'adresse de liaison de données

est de transmettre la trame liaison de
données d'une interface réseau à une
autre, sur un même réseau.
• À mesure que le paquet IP se déplace
de la source à la destination, il est
encapsulé dans une nouvelle trame de
liaison de données à chaque stade de
son acheminement.

A.U.2022/23 30
Accès aux données
Périphériques sur le même
réseau

• Les adresses de couche réseau ou adresses IP indiquent

la source d'origine et la destination finale.
• Une partie réseau : partie située à l'extrême
gauche de l'adresse qui indique le réseau auquel
appartient l'adresse IP.
• Partie hôte : partie restante de l'adresse qui
identifie un périphérique précis sur le réseau.
• La trame de liaison de données qui utilise l'adressage
MAC est envoyée directement au périphérique de
réception.
• Source MAC : adresse du périphérique d'envoi.
• Adresse MAC de destination : adresse du
périphérique de réception.

A.U.2022/23 31
Accès aux données
Périphériques sur un réseau
distant

• Envoi vers un réseau distant : les adresses IP

source et destination représentent des hôtes
sur différents réseaux.
• La trame de liaison de données ne peut pas
être envoyée directement à l'hôte de
destination distant. Par conséquent, la trame
est envoyée à la passerelle par défaut
(interface routeur la plus proche).
• Le routeur supprime les informations de
couche 2 reçues et ajoute de nouvelles
informations de liaison de données avant de
transmettre l'interface de sortie.

A.U.2022/23 32
Accéder à Internet
Connexions aux réseaux locaux
• Trois éléments de la configuration IP doivent
être correctement paramétrés pour qu'un
appareil puisse envoyer et recevoir des données
sur le réseau :
• L'adresse IP identifie l'hôte sur le réseau.
• Le masque de sous-réseau identifie le
réseau auquel l'hôte est connecté.
• La passerelle par défaut identifie
l'appareil réseau utilisé par l'hôte pour
accéder à Internet ou à un autre réseau
distant.

• Une adresse IP peut être configurée

manuellement ou attribuée de façon
automatique par un autre appareil.

A.U.2022/23 33
Interaction entre les protocoles

• Les protocoles réseau définissent un format et un

ensemble communs de règles d'échange des
messages entre les périphériques.
• La communication entre un serveur web et un
client web est un exemple d'interaction entre
plusieurs protocoles :
• HTTP : protocole d'application qui régit la
manière dont un serveur web et un client
web interagissent.
• TCP : protocole de transport qui gère les
conversations individuelles.
• IP : encapsule les segments TCP en
paquets, attribue les adresses et les livre à
l'hôte de destination.
• Ethernet : permet la communication sur
une liaison de données et la transmission
physique des données sur le support
réseau.

A.U.2022/23 34
Processus de communication TCP/IP
• Lors de l'envoi de données d'un serveur
web à un client, la procédure
d'encapsulation est la suivante :
• Le serveur web prépare la page HTML
(Hypertext Markup Language). Le
protocole de couche d'application
HTTP envoie les données à la couche
transport.
• La couche de transport divise les
données en segments et identifie
chacun d'eux.
• Ensuite, les adresses IP source et de
destination sont ajoutées, créant un
paquet IP. • Cette trame est transmise au routeur
• Les informations Ethernet sont le plus proche du chemin vers le
ensuite ajoutées pour créer la trame client web. Chaque routeur ajoute de
Ethernet, ou trame de liaison de nouvelles informations de liaison de
données.
données avant de transférer le
paquet.
A.U.2022/23 35
Processus de communication TCP/IP (suite)
• Lors de la réception des trames de
liaison de données du serveur web, le
client traite et supprime chaque en-
tête de protocole dans l'ordre inverse
dans lequel il a été ajouté :
• Tout d'abord l'en-tête Ethernet est
supprimé
• Puis, l'en-tête de l'IP
• Puis, l'en-tête de la couche
transport
• Enfin, les informations HTTP sont
traitées et envoyées au navigateur
web du client

A.U.2022/23 36
Suites de protocoles et normes de
l'industrie

• Une suite de protocoles est un ensemble de

protocoles qui fonctionnent ensemble pour
fournir des services de communication réseau
complets.
• Peut être définie par un organisme de
normalisation ou développée par un
constructeur.
• La suite de protocoles TCP/IP est une norme
ouverte, les protocoles peuvent être utilisés
gratuitement et que tous les constructeurs ont
la possibilité de les mettre en œuvre sur leur
matériel ou leurs logiciels.

A.U.2022/23 37
Soit la trace ci-dessous réalisée sur réseau du type Ethernet

a) Donner l’adresse MAC destination et source de cette trame

b) Donner le protocole de la couche supérieur

Adresse Adresse
Type Données Bourrage FCS
destination source
6 6 2 46 à 1500 4 octets

A.U.2022/23 38
pour l’accès du PC1 au serveur web complétez les adresses physiques et réseaux :

A.U.2022/23 39
Un client reçoit une réponse pour une page Web d'un serveur Web. Du point de vue du client, quel est l'ordre
correct de la pile de protocole utilisée pour décoder la transmission reçue?
□Ethernet, IP, TCP, HTTP
□HTTP, TCP, IP, Ethernet
□Ethernet, TCP, IP, HTTP

Quelles est la fonction exécutée dans la couche Transport?

□ Responsable de la fragmentation des données.
□ Responsable de l’acheminement des données sur le réseau
□ Responsable de la segmentation des données.

On considère un réseau envoyant des trames MAC avec une taille maximale de 1000 bits. Les tailles des entêtes
MAC, Réseau et transport sont respectivement 12 bits, 20 bits et 8 bits. Quel est le nombre de segments
nécessaires pour envoyer un fichier de 4200 bits ?

A.U.2022/23 40
Placer dans le tableau ci-dessous les protocoles suivants : Ethernet, ARP, FTP, UDP, DNS, ICMP, IEEE802.11, DHCP.

Application
Transport
Réseau
Accès au réseau

• Spécifier le nom de réseau suivant la hiérarchie à trois niveaux :

• Réseau de distribution - Réseau coeur - Réseau d’accès
• • offre un accès réseau à l'utilisateur : ……………………………………..
• • implémente le routage, la qualité du service et la sécurité et regroupe les réseaux de placards de câblage à grande
échelle : ……………………………………..
• • fournit et la connectivité au fédérateur et connecte plusieurs couches du réseau :
……………………………………..

A.U.2022/23 41
