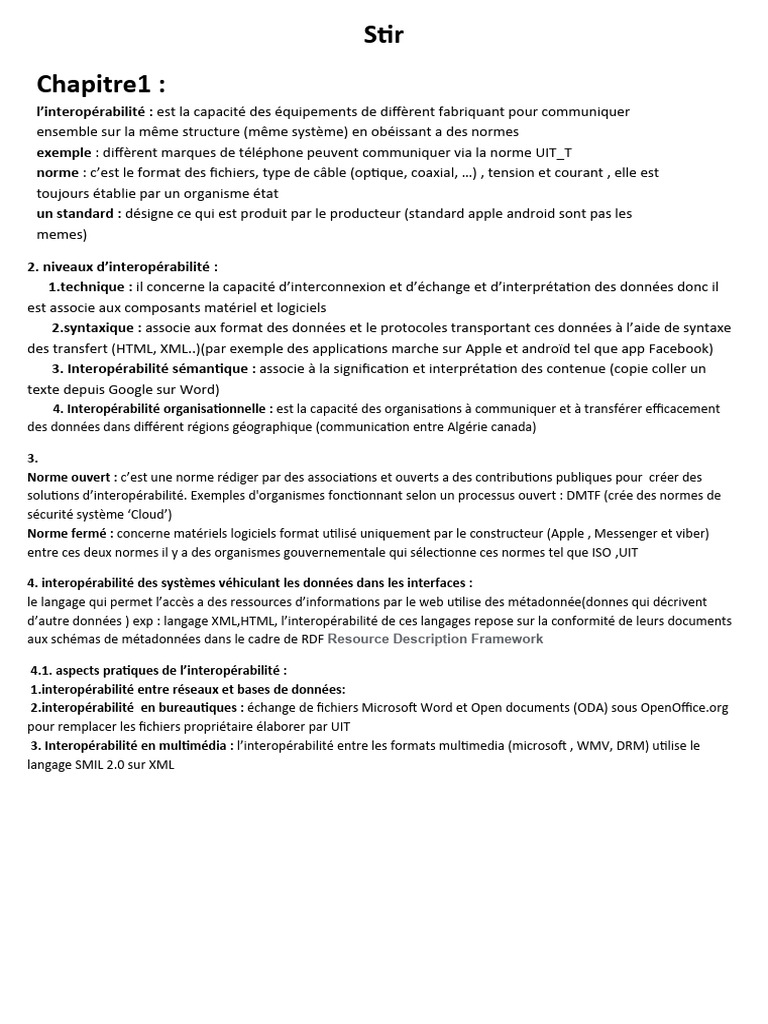

Stir

Chapitre1 :
l’interopérabilité : est la capacité des équipements de diffèrent fabriquant pour communiquer
ensemble sur la même structure (même système) en obéissant a des normes
exemple : diffèrent marques de téléphone peuvent communiquer via la norme UIT_T
norme : c’est le format des fichiers, type de câble (optique, coaxial, …) , tension et courant , elle est
toujours établie par un organisme état
un standard : désigne ce qui est produit par le producteur (standard apple android sont pas les
memes)

2. niveaux d’interopérabilité :
1.technique : il concerne la capacité d’interconnexion et d’échange et d’interprétation des données donc il
est associe aux composants matériel et logiciels
2.syntaxique : associe aux format des données et le protocoles transportant ces données à l’aide de syntaxe
des transfert (HTML, XML..)(par exemple des applications marche sur Apple et androïd tel que app Facebook)
3. Interopérabilité sémantique : associe à la signification et interprétation des contenue (copie coller un
texte depuis Google sur Word)
4. Interopérabilité organisationnelle : est la capacité des organisations à communiquer et à transférer efficacement
des données dans différent régions géographique (communication entre Algérie canada)

3.
Norme ouvert : c’est une norme rédiger par des associations et ouverts a des contributions publiques pour créer des
solutions d’interopérabilité. Exemples d'organismes fonctionnant selon un processus ouvert : DMTF (crée des normes de
sécurité système ‘Cloud’)
Norme fermé : concerne matériels logiciels format utilisé uniquement par le constructeur (Apple , Messenger et viber)
entre ces deux normes il y a des organismes gouvernementale qui sélectionne ces normes tel que ISO ,UIT

4. interopérabilité des systèmes véhiculant les données dans les interfaces :

le langage qui permet l’accès a des ressources d’informations par le web utilise des métadonnée(donnes qui décrivent
d’autre données ) exp : langage XML,HTML, l’interopérabilité de ces langages repose sur la conformité de leurs documents
aux schémas de métadonnées dans le cadre de RDF Resource Description Framework

4.1. aspects pratiques de l’interopérabilité :

1.interopérabilité entre réseaux et bases de données:
2.interopérabilité en bureautiques : échange de fichiers Microsoft Word et Open documents (ODA) sous OpenOffice.org
pour remplacer les fichiers propriétaire élaborer par UIT
3. Interopérabilité en multimédia : l’interopérabilité entre les formats multimedia (microsoft , WMV, DRM) utilise le
langage SMIL 2.0 sur XML
Chapitre2 : Test d’interopérabilité de protocoles
les systèmes des réseaux de télécommunications doivent être testés pour vérifier leurs capacité à s’inter
fonctionner au niveau des protocoles utilisées.
Test d’interopérabilité fait intervenir un système sous test SUT (représente plusieurs implémentation=IUT), chaque UIT
possède des spécifications Si, on fait des cas de tests TC pour arriver à un objectif TP et obtenir un VERDIC "succès" (PASS),
"échec" (FAIL) ou "non concluant" (INC ou INCONCLUSIVE).

Problématique du test d’interopérabilité : des constructeurs font valider l’interopérabilité de leurs produits avec les autres
produits du marché lors de sessions d’interopérabilité appelées Plugtests ou Interoperability Events, organisés par l’ETSI
(European Telecommunications Standards Institute) EXP : communication entre PC et ROUTEUR

Architectures de test d’interopérabilité one-to-one :

LIi sont pqs controler ;qis observer

par LTi
UIi sont observer et controler par
UTi

architecture des tests

chapitre 3 :
type du SMS (store ans forward) ; SMS -> centre service SC->destinataire (envoie non direct), car si le
destinataire n’est pas connecté le SMS sera stocker dans le SC

types de SMS :
P2P , A2P,P2N,P2A,I2P (envoie sms à partir de web à l’utilisateur),M2M

SMS dans réseau GSM :

- C’est l’entité SMSC responsable de recevoir et transmettre les messages en communiquant

avec MSC qui se charge de communiquer avec le HLR (base de données des abonnés) et VLR
(bdd temporaire)

La Piles des protocoles pour SMS :

il y a 4 couches appliquées dans la transmission des SMS :
-1.La couche d'application SM-LA : son but est d’interpréter et générer le message
-2.La couche de transfert SM-TL :assure le service a SM-LA pour le transfert et recevoir les messages
entre MS et SC
-3.La couche de relais SM-RL : permet le transfert de messages à travers différents équipements en
utilisant le concept « Store and Forward ». Dans le GSM elle utilise deux protocoles :
-protocole SM-RP : entre MS et le VLR (adressage)
- Le protocole d'application mobile MAP :entre MSC et SMSC
-4.Le protocole de gestion des connexions CM :Le protocole de contrôle des messages SM-CP
fonctionne entre la MS et VLR.

L'unité de données de protocole SMS (PDU, pour Protocol Data Unit) :

Au niveau de la couche SM-TL, il existe six types de PDU possibles
1. SMS-SUBMIT: transport des messages de MS vers SC contenant l’heure et référence du message
2.SMS-COMMAND: MS vers SC contient les informations sur l’abonné
3. SMS-SUBMIT-REPORT: SC vers MS contient la cause de l’échec de l’envoie 1,2
4. SMS-DELIVER: SC vers MS contient le message et l’heure,taille ….
5.SMS-DELIVER-REPORT: MS vers SC
6. SMS-STATUS-REPORT: SC vers MS , état final de SMS
La procédure de transfert SMS point à point :
vie deux services de bases : • SM MT ( SMSC VERS MS )
• SM MO ( MS vers SMSC)
1.Le Service SM-MO :

1. L‟émetteur remet le message court à son MSC/VLR travers la demande SMS-SUBMIT.

2.MSC emis un message de contrôle sous protocole MAP a VLR pour demander et verifier les
info de l’emetteur (numero,credit….)
3.VLR retourne une rep
4. Si la reponse était positive le MSC envoire le message de contrôle vers IW-MSC (SS7)
contient le numero de emmetteur et destinataire et @ de SMSC
5. IW-MSC transmi le message vers SMSC et ce dernier le stocke
6. SMSC repond au IW-MSC qu’il a stocké
7. IW-MSC envoie un rapport a MSC que tout est ok
8.MSC envoie un rapport a MS que le message a été bien envoyer

Le réseau 4G-LTE (Long Term Evolution) : développée par le 3GPP

- 3GPP (Release 11)(R11) permet l’envoi de SMS dans le réseau LTE vie la passerelle IP SM-GW avec 2
architectures , - SMS depuis 1992,service de SMS non hérité du GSM ,taille du SMS 140 octets

LTE se devise en deux parties : 1.reseau accés radio fournit EnodeB

2.reseau cœur qui fournit les MME
MME :s’occupre de transmettre l’ensemble des info au niveau de portable (active , veille),
localisation , routage des enodeb, handover (4g,3g,2g),selectionne PDN et SGW , roaming
SGW : routage enodeb , taxation ,
PDN-GW :interface au resau externe
hss (diametre protocole),hlr(map)
PCRF :stocke les info de taxation

IMS (IP Multimedia Subsystem) : service multimédia (l’ensemble de ces services sont de type DATA )
utilisés via un terminal IP et service messagerie( viber , what’s app..)., il utilise le protocole de
signalisation SIP , dans l’IMS ont été divisés en deux catégories:
1. la messagerie par mode de page (Page-Mode Messaging) :sans attendre de réponse
2. la messagerie par mode de session (Session-Mode Messaging) : dans un contexte de conversation

IMS permet recevoir et émettre des SMS vers 3g 2g , appel fixe

SMS sur IP :
L’architecture SMS sur IP fait intervenir quatre entités :
- Le SMSC pour le traitement des SMS des clients 2G et 3G.
- L’IP-SM-GW considéré comme une passerelle pour l’interfonctionnement entre l’environnement
IMS et le SMSC
- Le HLR/HSS fournissant les informations de l’UE pour la réception de SMS
- L’UE IMS qui émet et reçoit des SMS sur IP.

Les fonctions de l‟IP-SM-GW sont les suivantes :

- Se connecter au SMSC en utilisant le protocole MAP, jouant le rôle d „un MSC Server ou SGSN
vis à vis du SMSC en utilisant respectivement les interfaces E et Gd.
- Se connecter au HLR via le protocole MAP , le HLR doit contenir @ GT(globale title) de la
passerelle IP SM-GW
-la passerelle IP SM-GW joue le role d’un centre de commutation mobile dans GSM , elle
correspond à un serveur d'applications
-le protocole MAP est supporté par l’interface E/GD et protocole SIP par l’interface ISC
-la passrelle se connecte avec bdd ; HSS et HLR par l’interface SH (protocole diametre) et J
(MAP) , et le domaine de charge utilisant les interfaces Ro et Rf, qui sont les deux interfaces de
protocole Diamètre, l’entité charging data function au sein de l'architecture de facturation IMS
(RF), online charging system(RO)
