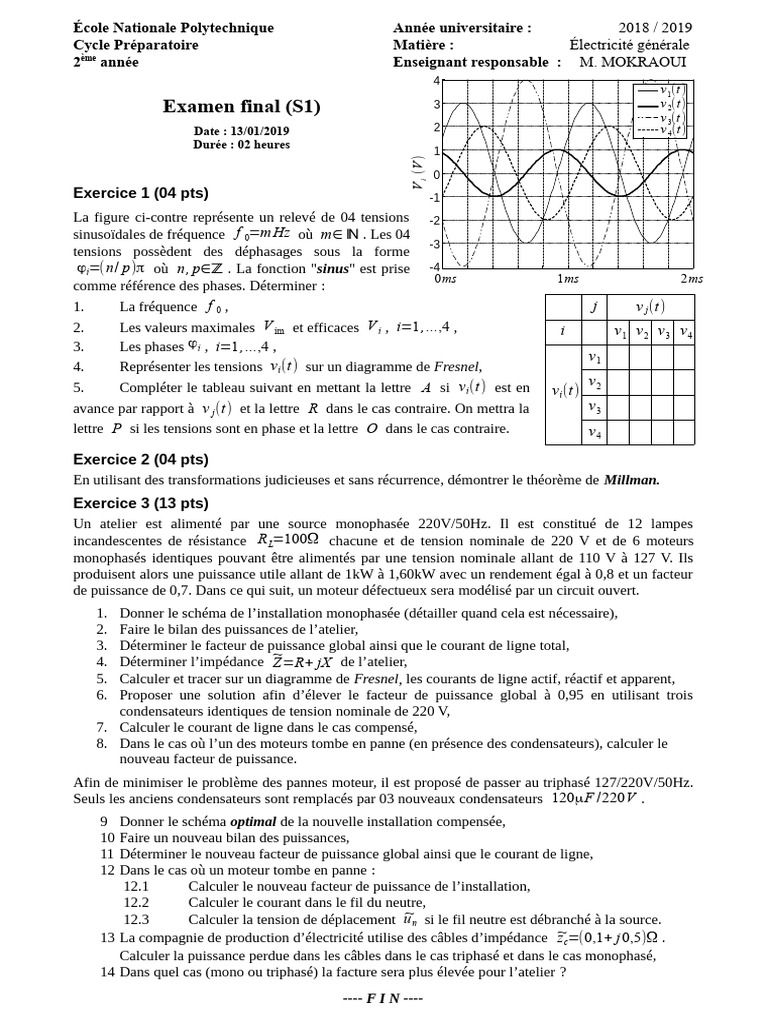

École Nationale Polytechnique Année universitaire : 2018 / 2019

Cycle Préparatoire Matière : Électricité générale

2ème année Enseignant responsable : M. MOKRAOUI
4
v 1(t )
Examen final (S1) 3 v 2(t)
v 3(t )
Date : 13/01/2019 2 v 4(t)
Durée : 02 heures 1

V i (V )
0
Exercice 1 (04 pts) -1
La figure ci-contre représente un relevé de 04 tensions -2
sinusoïdales de fréquence f 0=mHz où m∈ ℕ . Les 04
-3
tensions possèdent des déphasages sous la forme
φi=( n/ p)π où n, p∈ℤ . La fonction "sinus" est prise -4
0ms 1ms 2ms
comme référence des phases. Déterminer :
1. La fréquence f 0 , j v j(t)
2. Les valeurs maximales V im et efficaces V i , i=1,…,4 , i v1 v2 v3 v4
3. Les phases φi , i=1,…,4 ,
v1
4. Représenter les tensions v i(t) sur un diagramme de Fresnel,
5. Compléter le tableau suivant en mettant la lettre A si v i(t) est en v2
v i(t)
avance par rapport à v j(t) et la lettre R dans le cas contraire. On mettra la v3
lettre P si les tensions sont en phase et la lettre O dans le cas contraire. v4

Exercice 2 (04 pts)

En utilisant des transformations judicieuses et sans récurrence, démontrer le théorème de Millman.
Exercice 3 (13 pts)
Un atelier est alimenté par une source monophasée 220V/50Hz. Il est constitué de 12 lampes
incandescentes de résistance R L=100Ω chacune et de tension nominale de 220 V et de 6 moteurs
monophasés identiques pouvant être alimentés par une tension nominale allant de 110 V à 127 V. Ils
produisent alors une puissance utile allant de 1kW à 1,60kW avec un rendement égal à 0,8 et un facteur
de puissance de 0,7. Dans ce qui suit, un moteur défectueux sera modélisé par un circuit ouvert.
1. Donner le schéma de l’installation monophasée (détailler quand cela est nécessaire),
2. Faire le bilan des puissances de l’atelier,
3. Déterminer le facteur de puissance global ainsi que le courant de ligne total,
~
4. Déterminer l’impédance Z=R+ jX de l’atelier,
5. Calculer et tracer sur un diagramme de Fresnel, les courants de ligne actif, réactif et apparent,
6. Proposer une solution afin d’élever le facteur de puissance global à 0,95 en utilisant trois
condensateurs identiques de tension nominale de 220 V,
7. Calculer le courant de ligne dans le cas compensé,
8. Dans le cas où l’un des moteurs tombe en panne (en présence des condensateurs), calculer le
nouveau facteur de puissance.
Afin de minimiser le problème des pannes moteur, il est proposé de passer au triphasé 127/220V/50Hz.
Seuls les anciens condensateurs sont remplacés par 03 nouveaux condensateurs 120μF /220V .
9 Donner le schéma optimal de la nouvelle installation compensée,
10 Faire un nouveau bilan des puissances,
11 Déterminer le nouveau facteur de puissance global ainsi que le courant de ligne,
12 Dans le cas où un moteur tombe en panne :
12.1 Calculer le nouveau facteur de puissance de l’installation,
12.2 Calculer le courant dans le fil du neutre,
12.3 Calculer la tension de déplacement ~ u n si le fil neutre est débranché à la source.
13 La compagnie de production d’électricité utilise des câbles d’impédance ~ z c=(0,1+ j0,5)Ω .
Calculer la puissance perdue dans les câbles dans le cas triphasé et dans le cas monophasé,
14 Dans quel cas (mono ou triphasé) la facture sera plus élevée pour l’atelier ?
---- F I N ----
