Exercices (tirés de l’examen partiel H00)

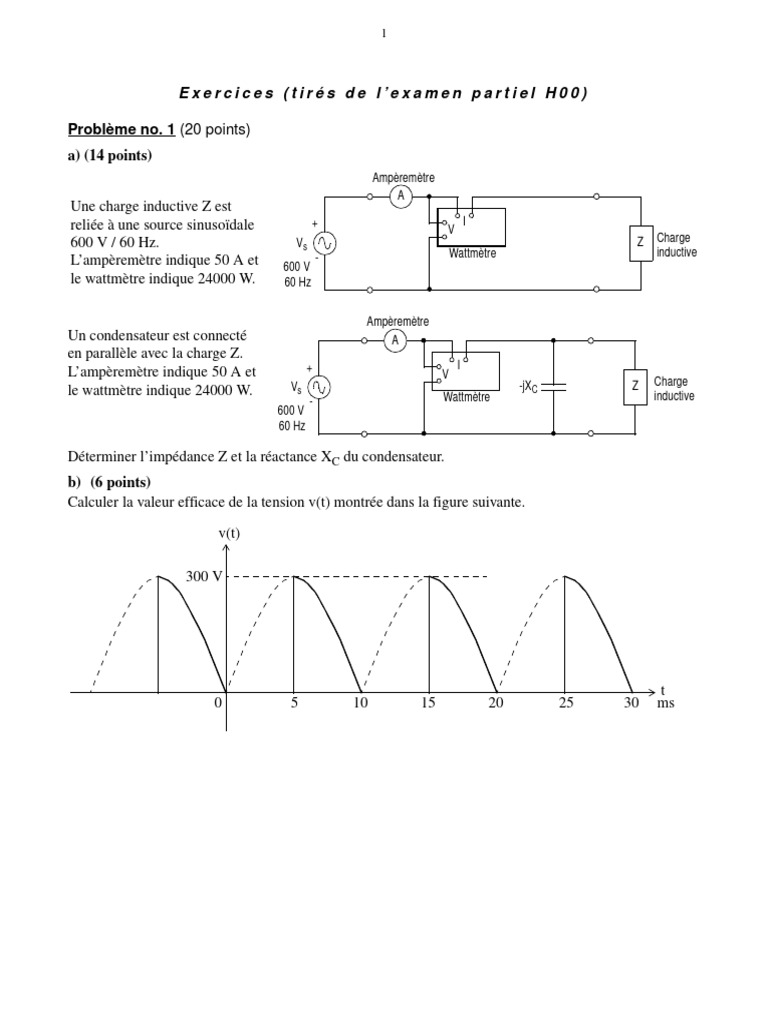

Problème no. 1 (20 points)

a) (14 points)
Ampèremètre
A
Une charge inductive Z est
reliée à une source sinusoïdale + I
V
600 V / 60 Hz. Vs Z Charge
- Wattmètre inductive
L’ampèremètre indique 50 A et 600 V
le wattmètre indique 24000 W. 60 Hz

Ampèremètre
Un condensateur est connecté A
en parallèle avec la charge Z.
+ I
L’ampèremètre indique 50 A et V
Vs -jXC Z Charge
le wattmètre indique 24000 W. Wattmètre inductive
-
600 V
60 Hz

Déterminer l’impédance Z et la réactance XC du condensateur.

b) (6 points)
Calculer la valeur efficace de la tension v(t) montrée dans la figure suivante.
v(t)

300 V

t
0 5 10 15 20 25 30 ms
 2

Problème no. 2 (20 points)

Une charge triphasée équilibrée est connectée à une source triphasée équilibrée 2400 V / 60 Hz. La
séquence de phase est directe (A-B-C). Deux wattmètres sont connectés comme illustré dans la figure
suivante.

A IA

Wattmètre
P1
no. 1
Ligne IB Charge
B
triphasée triphasée
2400 V / 60 Hz équilibrée
Wattmètre P2
no.2 IC
C

Les wattmètres indiquent respectivement P1 = 115 kW et P2 = 27.8 kW.

a) Calculer la valeur efficace des courants de ligne et le facteur de puissance de la charge.
b) Un banc de trois condensateurs identiques (en Y) est connecté en parallèle avec la charge pour aug-
menter le facteur de puissance à 0.9.

A IA

Wattmètre
P1
no. 1
Ligne IB Charge
triphasée B
triphasée
2400 V / 60 Hz équilibrée
Wattmètre P2
no.2 IC
C

Cx Cx Cx

Calculer la nouvelle valeur efficace des courants de ligne.

Déterminer les indications des deux wattmètres pour ce cas.
 3

Problème no. 3 (20 points)

Une source triphasée équilibrée 600 V / 60 Hz est connectée à une charge déséquilibrée. La séquence de
phase est directe (A-B-C).

Source triphasée
+ A IA A’ 10 Ω Charge
équilibrée déséquilibrée

B IB B’ 15 Ω
600 V + N’
N
60 Hz

C IC C’ 5Ω
+

a) Calculer les courants de ligne IA, IB, IC (valeur efficace et phase).

Tracer un diagramme vectoriel illustrant les courants IA, IB, IC par rapport aux tensions VAN, VBN et
VCN de la source.

b) Un banc de trois inductances identiques (en Y) est connecté en parallèle avec la charge.

Source triphasée IA A’ 10 Ω Charge

+ A déséquilibrée
équilibrée

600 V B IB B’ 15 Ω
+ N’
N
60 Hz

C IC C’ 5Ω
+

j10 Ω j10 Ω j10 Ω

Banc d’inductances

Calculer les nouvelles valeurs des courants de ligne IA, IB, IC (valeur efficace et phase).
 4

Problème no. 4 (20 points)

Soit le système életromagnétique suivant:
e Entrefer 1.0 mm

a = 2.5 cm
b = 5 cm
N1 tours
N2 tours c = 12 cm
c b
d = 15 cm
e = 6 cm
a a
a a a

d
a) Tracer un circuit équivalent du système magnétique (sans calculer les valeurs des réluctances).
b) Pour déterminer les inductances propres et mutuelles, on réalise les deux montages suivants:

I1 = 0.65 A a
b
+ + +
Montage 1 Vs V11 = 240 V V21 = 143.5 V
- - -
Source CA N1
a’ N2 b’
240 V / 60 Hz

a I2 = 1.05 A
b
+ + +
Montage 2 V12 = 231.8 V V22 = 240 V Vs
- - -
a’ N1 N2 Source CA
b’
240 V / 60 Hz

À partir des valeurs des tensions et courants obtenues dans ces deux montages, calculer les inductances
propres L1, L2 et l’inductance mutuelle M des deux bobines.
c) Une source de tension sinusoïdale 240 V / 60 Hz est connectée à la bobine no. 1. Une résistance R = 25
Ω est connectée à la bobine no. 2.

I1 a I2
b
+ +
Vs R = 25 Ω
V2
- -
Source CA N1
a’ N2 b’
240 V / 60 Hz

Calculer le courant I1 (valeur efficace) dans la bobine no. 1 et la tension V2 (valeur efficace) aux bornes
de la résistance R.
