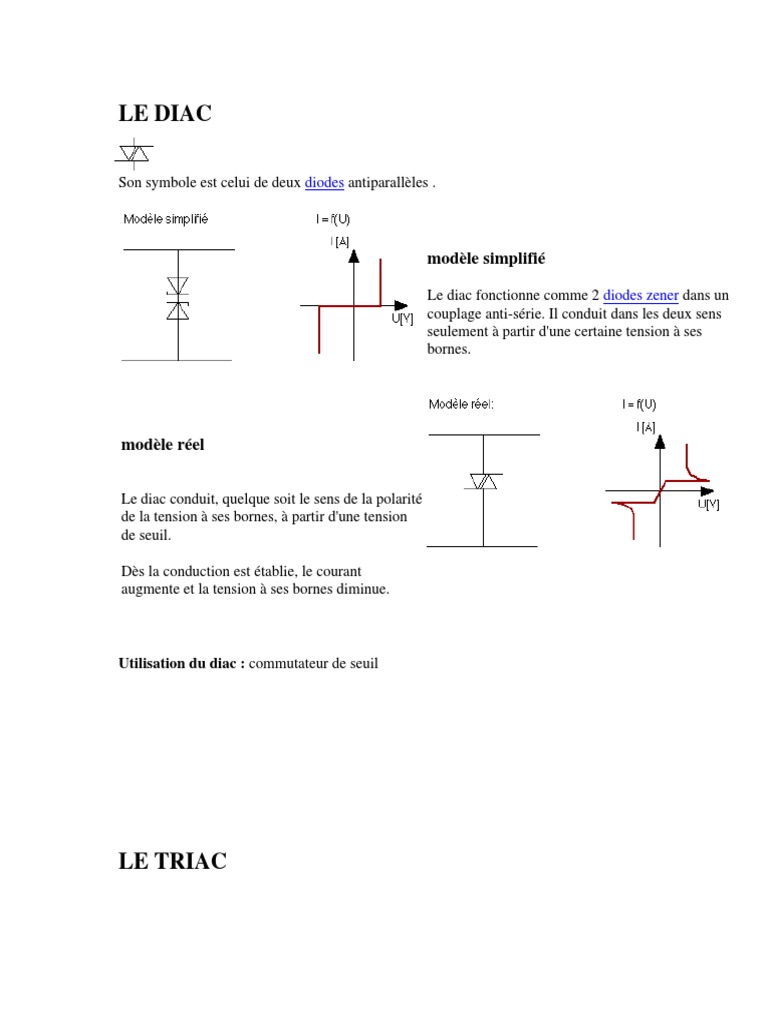

LE DIAC

Son symbole est celui de deux diodes antiparallèles .

modèle simplifié

Le diac fonctionne comme 2 diodes zener dans un

couplage anti-série. Il conduit dans les deux sens
seulement à partir d'une certaine tension à ses
bornes.

modèle réel

Le diac conduit, quelque soit le sens de la polarité

de la tension à ses bornes, à partir d'une tension
de seuil.

Dès la conduction est établie, le courant

augmente et la tension à ses bornes diminue.

Utilisation du diac : commutateur de seuil

LE TRIAC
Son symbole ressemble à celui du diac avec, en plus, une entrée de commande.

Fonctionnement
du triac:

Le Triac peut être

comparé à 2
thyristors dans un
couplage
antiparallèle
La conduction peut
se faire dans les
deux sens. Avec
une impulsion sur
la gâchette, on
rend le triac
conducteur.

Le passage à 0 du
courant principal
rend le triac
bloquant.

Utilisation du triac : graduateur de vitesse, variateur de lumière, etc...

note: le courant à travers un triac n'est plus sinusoïdal. Les lois de l'alternatif ne peuvent plus être
utilisées. Les appareils de mesure doivent être de type TRMS.
Le transistor

Le transistor est constitué d'un

cristal semi-conducteur soit de
type NPN soit de type PNP. Il
peut être comparé à une source de courant (Ic) commandée par
une tension (UBE).

Description:

• Dénomination des lettres:

• C = collecteur - Ic= b.IB
• B = base - IE=Ic+IB
• E= Emetteur UCE=UCB+UBE
• b(bêta) indique le gain

Simplification du Schéma (type NPN)

Cette simplification permet de mieux comprendre le fonctionnement du transistor. Nous

pouvons représenter les liaisons de type PN par des diodes et la liaison collecteur-
émetteur par une source de courant. Lorsque la tension aux bornes d'une des diodes est
plus grande que 0,7 V, elle conduit et un courant b fois plus grand IB peut circuler à
travers la source.

Cette simplification est également valable pour un transistor de type PNB si l'on prend
garde d'inverser le sens des diodes.

Lorsque la tension UBE est positive et plus grande que 0,7 V, un courant de base
circule de B à E; ainsi qu'un courant de collecteur de C à E.

Remarque. Le sens de la flèche sur le symbole du transistor indique le sens du courant

de base et celui du courant de émetteur.

Mode de fonctionnement:
Il existe 4 possibilités de fonctionnement du transistor:

c)UBE > 0,8[V]: (saturation)

a) UBE < 0,6 [V]: (mode bloqué)

Le courant qui peut passer à travers le

la tension UBE n'est pas assez importante
pour permettre le passage du courant de
base IB donc les courants IC et IE
b) 0,6 < UBE < 0,8 [v]:(normal direct)
transistor n'est pas infini. Lorsque l'on
augmente trop le courant IB, celui-ci n'est
plus proportionnellement amplifié car il
y a saturation.

Sur le graphe I=f(U) de la diode, nous

constatons qu'à une petite variation de
tension correspond une grande variation d) UBE < - 0,8[V]: (normal inverse).
de courant. Dans le transistor, ces
variations du courant IB sont amplifiées
pour engendrer un courant IC b fois plus
grand. (b=100 à 1000).

Il est également possible d'alimenter le transistor avec une tension UBC > 0,6[V]. Le
courant de collecteur sera alors

IC = IB + I E .

Le gain b sera seulement de 1 à 10.
