1T2A/LIMAMOU LAYE ELECTRICITE GENERALE M.

SARR 2023/2024

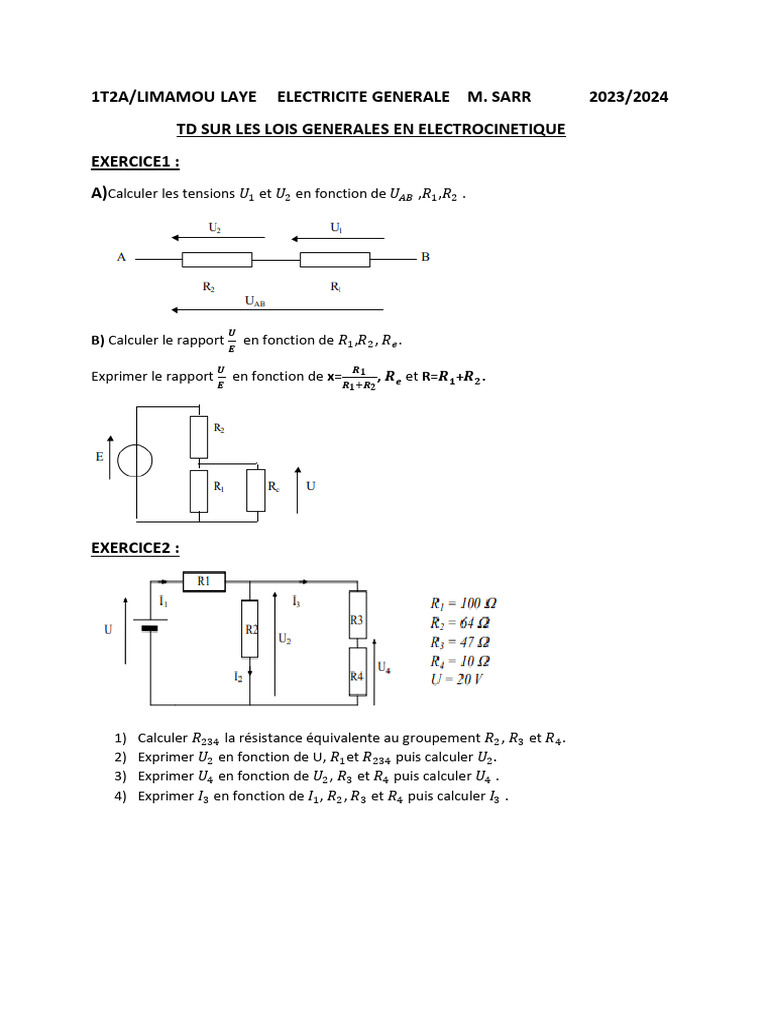

TD SUR LES LOIS GENERALES EN ELECTROCINETIQUE
EXERCICE1 :
A)Calculer les tensions 𝑈1 et 𝑈2 en fonction de 𝑈𝐴𝐵 ,𝑅1,𝑅2 .

𝑼
B) Calculer le rapport 𝑬 en fonction de 𝑅1 ,𝑅2 , 𝑅𝑒 .
𝑼 𝑹𝟏
Exprimer le rapport 𝑬 en fonction de x=𝑹 , 𝑹𝒆 et R=𝑹𝟏 +𝑹𝟐 .
𝟏 +𝑹𝟐

EXERCICE2 :

1) Calculer 𝑅234 la résistance équivalente au groupement 𝑅2 , 𝑅3 et 𝑅4 .

2) Exprimer 𝑈2 en fonction de U, 𝑅1 et 𝑅234 puis calculer 𝑈2 .
3) Exprimer 𝑈4 en fonction de 𝑈2 , 𝑅3 et 𝑅4 puis calculer 𝑈4 .
4) Exprimer 𝐼3 en fonction de 𝐼1 , 𝑅2 , 𝑅3 et 𝑅4 puis calculer 𝐼3 .
EXERCICE3 :
Soit le circuit ci-dessous,
1) Calculer l’intensité dans chaque branche.
2) Faire le bilan de puissance
3) Vérifier la loi des nœuds au point A.
Données : E1 = 28 V ; E2 = 5 V ; R1 = 6 Ω ; R2 = 2.5 Ω ; R3 = 10 Ω

EXERCICE4 :
Dans le circuit ci-contre :
1) Calculer 𝑈𝐸𝐹 ,
2) Calculer l’intensité 𝐼0 circulant dans
La branche principale ;
3) Calculer l’intensité 𝐼 ′ circulant dans
La branche contenant le générateur 𝐸 ′ (préciser le sens) ;
4) Calculer les intensités i1,i2 et i3.
Données : R=1Ω, E=5V et 𝑬′ =3V.
