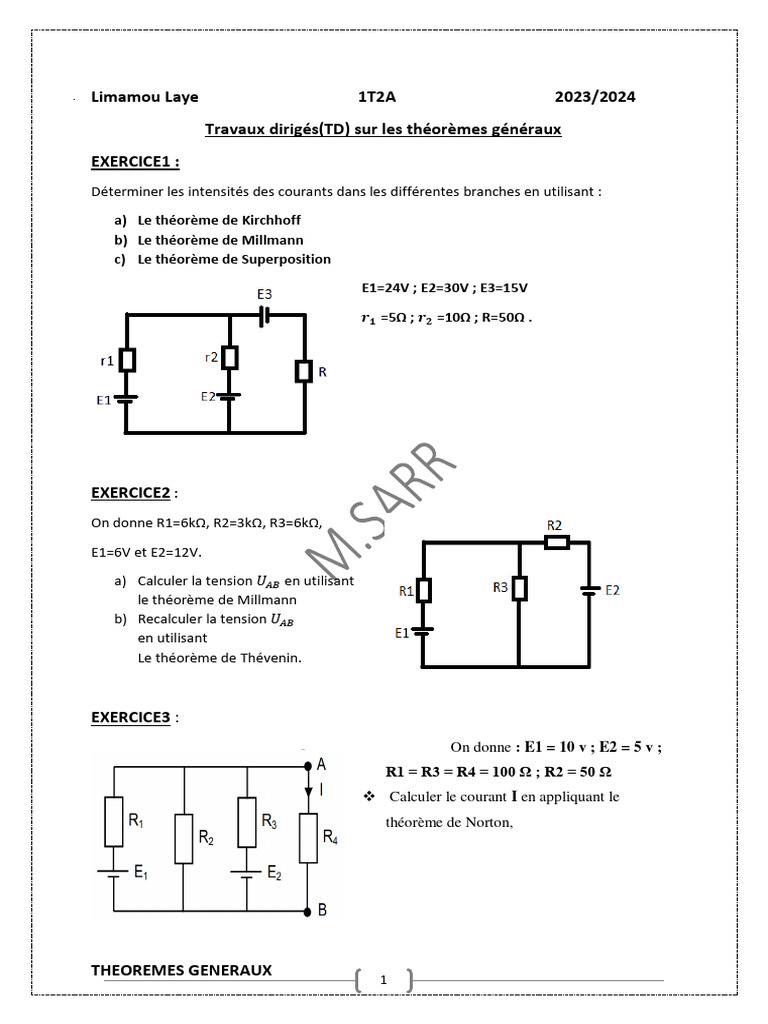

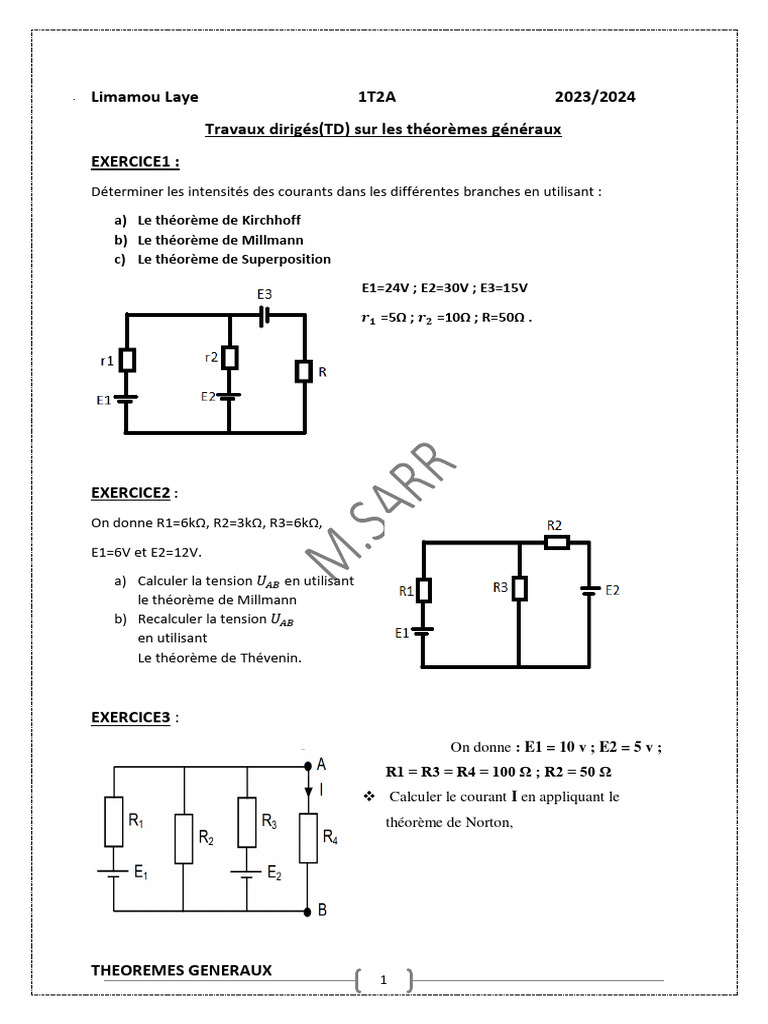

Limamou Laye 1T2A 2023/2024

Travaux dirigés(TD) sur les théorèmes généraux

EXERCICE1 :
Déterminer les intensités des courants dans les différentes branches en utilisant :
a) Le théorème de Kirchhoff
b) Le théorème de Millmann
c) Le théorème de Superposition
E1=24V ; E2=30V ; E3=15V
𝒓𝟏 =5Ω ; 𝒓𝟐 =10Ω ; R=50Ω .

EXERCICE2 :
On donne R1=6kΩ, R2=3kΩ, R3=6kΩ,

E1=6V et E2=12V.
a) Calculer la tension 𝑈𝐴𝐵 en utilisant
le théorème de Millmann
b) Recalculer la tension 𝑈𝐴𝐵
en utilisant
Le théorème de Thévenin.

EXERCICE3 :
On donne : E1 = 10 v ; E2 = 5 v ;
R1 = R3 = R4 = 100 Ω ; R2 = 50 Ω
 Calculer le courant I en appliquant le
théorème de Norton,

THEOREMES GENERAUX
1
EXERCICE 4 :

Déterminer le courant 𝐼5 qui parcourt la résistance 𝑅5 dans le circuit représenté sur la figure
ci-dessous :

Déterminer le courant 𝐼5 qui parcourt la résistance R5.

Données : E1=10V ; E2= 20V ; R1=80Ω ; R2= 40 Ω ; R3=50 Ω ; R4=70 Ω ; R5=40 Ω.

EXERCICE5 :

Dans le montage représenté ci-dessous, déterminer la valeur du courant circulant dans la

résistance Rx.

Données : E1=10V ;R1=400Ω ;R2= 200 Ω ;R3=100Ω ;R4=300Ω ;R5=200 Ω ; Rx= 100 Ω

THEOREMES GENERAUX
2
EXERCICE6 :

Déterminer le courant I dans la résistance R2.

EXERCICE7 :

Déterminer le courant I dans la résistance R du circuit en utilisant que la technique de la

transformation Thevenin-Norton.

EXERCICE8 :
Soit le circuit suivant :

1)Déterminer la résistance
équivalente du circuit.
2) Déterminer l’intensité du
courant I.

THEOREMES GENERAUX
3
EXERCICE9 :
Soit le montage de la figure ci-dessous

Déterminer la résistance équivalente entre les points A et E.

Application numérique : 𝑅1 =𝑅5 = 2 kΩ, 𝑅3 =𝑅7 = 3 kΩ, 𝑅2 =𝑅6 = 5 kΩ, 𝑅8 =𝑅9 = 8 kΩ,
𝑅4 = 1𝑘𝛺

EXERCICE10 :
Considérons le circuit suivant :

1) Simplifier le circuit et calculer par deux méthodes différentes les courants i et i’ en

fonction de la résistance x et des autres données.
2) Calculer la résistance x en fonction de la tension u et des autres données.
3) Applications numériques : calculer x puis i et i’ pour :
𝑹𝟏 =𝑹𝟐 = 1 kΩ ; 𝑹𝟑 =𝑹𝟒 = 2 kΩ ; e=5V ; 𝑰𝟏 =4mA ; 𝑰𝟐 =2mA ; u=3V.

THEOREMES GENERAUX
4
