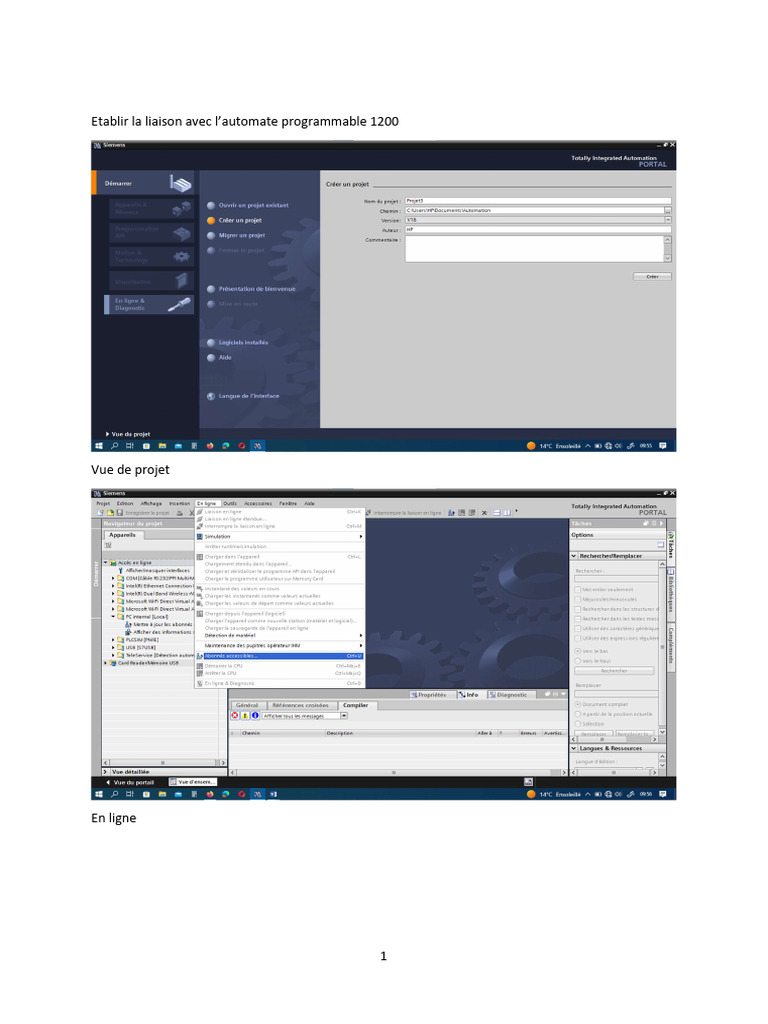

Etablir la liaison avec l’automate programmable 1200

Vue de projet

En ligne

1
Choisir Ethernet

Lancer la recherche

2
Affichage de l’automate en liaison

Cocher le clignotement et Vérifie le clignotement sur Automate

Cocher afficher

3
Cocher en ligne et diagnostic

4
5
6
Lancement un nouveau projet

7
Ajouter ref automate et frime war V2.1.2 existant V2.1

Puis ajouter

8
L’affichage de l’automate

Ajouter modules E/S 16 E/16Q

9
Cliquer sur la reference du module ou glisser

10
Propriete CPU

11
Module d’extension

Les propriété des automates

12
13
Modifier l’adresse de l’automate

Modifier l’adresse des module

14
ENTRER 2 et entrer

15
C

16
Modification freimware de la PLC

17
Cliquer par le droit puis proprietes

Puis general

Cliquer sur Modifier firmware

18
Modifier puis OK

Compilation complète

Cliquer sur PLC puis bouton droit

Puis compiler et choisir compilation complète

19
Simulation

20
Passer en ligne

21
charger

22
23
Défaut

24
25
Dgnstq

Hors

26
Etat at arrêt

27
Chasss

28
29
Vue appareil

30
Ajouter les modules

Module 1 et 2

31
Module 3

Puis enregistrer le projet

Etablir la liaison

32
Visualisation des entrées et sorties

33
34
35
36
37
38
I screen recorder

39
40
41
Visualisation des états des entrées sorties

Identification des entrées sorties BP marche ……

Vérifier les adresses I0.0

Pour châssis déporte

42
Puis saisir les entrées et sorties

Puis saisir les entrées et sorties

43
Creation tableau de visualisation

44
Puis visualiser*

Cliquer sur visualiser

45
Déclaration des variables

Boleen 1 bit M0.0

Byte 8bit MB0

Word MW0 16 bits

Double word MD0 32 bits

INTEGER entier 8bit INT

Double INTEGER 16 bits DINT

REAL 32 Bits REAL

46
Compteur

Ajouter un sous programme FC

47
48
49
Creation sous programme FC moteur

50
Appel sous programme FC

51
52
53
Tout arreter puis tout ecraser

Puis charger puis terminer

54
actualiser la liste et cliquer sur devise puis affecter le nom

55
Erreur module

Cliquer sur chaque module

Changer lembase

56
57
58
Vérification des entrées

59
Paramétrage IHM

Modifier frimware

60
61
Arrière-plan blanc

62
Etablissement reseau

63
Connexion avec HMI

64
Charger

65
66
Cocher Ecraser puis charger

67
CPU 1200 et HMI

Mementos syst et horloge

Reserver MB500 bit de syst activer chaque demarrage de PLC

68
69
charger

Verifier dans la table de visualisation

70
Passer en ligne

Et visualiser

71
72
Charger

73
Terminer

Passer en ligne

74
Visualialiser

75
Programmation HMI

76
Selectionner PLC

Puis terminer

77
78
79
Dynamiser les couleurs

Creation des variables HMI

80
Selection des variables depuis la table de la CPU

81
Coller

82
Créer la liaison

Condition

83
Eemple

84
IHM

Champs d’affichage

85
Choix de la source depuis la table des variables IHM compteur

Choix mode sortie pour l’affichage

86
L’animation

87
Pour la marge de 0 a 5 les valeurs affichées sont verts

Pour la marge de 6 a 11 les valeurs affichées sont Jane

Pour la marge de 12 a 9999 les valeurs affichées sont rouge

Pour voyant

88
L’animation puis dynamiser les couleurs

Pour 0 le bouton est de couleur rouge

Pour 1 le bouton est vert

89
Pour les boutons

90
Evenement

Presser mise a 1

Relâcher RAZ

91
Etablir la liaison marche IHM

Insertion bouton RAZ

Modifier text a RAZ

Puis choix de la bit source

92
Mise en arrière-plan

93
94
Création Bloc FC moteur pour HMI

Modification des noms des variables mots

Et automatiquement seront enregistres dans la table de verite

95
Vue PARAMETRAGE

Creation text seuil max

Cliquer sur A

Puis modifier texte de text a Seuil max

Creation arriere plan

Cliquer rectangle puis

96
Affectation SEUIL_MAX et représentation s99999

97
Ajout bouton suivi

Glisser buton

Changer text en suivi

Choisir la fonction

Activer vue

98
Choisir vue SUIVI

Double clique sur vue SUIVI

Creation vue SUIVI

Affichage de la valeur actuelle

99
100
Definir bouton RAZ

Utiliser impulsion a 1 pour forcage du compteur a zero

101
Création texte visible moteur en marche

102
103
Pour affichage moteur en Arrêt

Voyant jaune

104
Choisir plusieurs bits

Puis les couleurs JAUNE et sans

105
Voyant vert

Bouton rouge

106
Bouton Paramétrage

107
Création un DB

108
Déclaration des variables

Appel au programme

109
110
111
Création un bloc FC équation F=A+B-C

112
Déclaration des variables

113
Etablissement du programme FC EQUATION

114
115
DB avec adressage non optimise

116
Decocher acces au bloc optimise

Declaration

117
Compiler puis faire le programme

118
Apres compilation

Attention Pas de compilation il n’ya d’adressse

119
Affichage adresse avec le nom

120
121
Appel FC EQUATION

122
Ajout message moteur en arret

123
Définir comme vue initiale au lancement de l IHM

Creation vue ADD

124
Creation vue ADD

Reation table equation

125
126
127
Bouton suivi

128
Compiler

129
BOUTON ARRET

130
BOUTON MARCHE

BOUTON presser

Bouton relacher

131
Bouton message moteur en marche

Bouton en arret

132
133
Simulation

134
Creation reseau

PLC1 plc 1516 PN/DP

PLC2 CPU 1212C

Etablir la liaison

135
Autoriser la connexion 1500

Cliquer sur PLC uniquement puis propriété puis protection et sécurité puis mécanisme de connexion
puis cocher autoriser la communication

136
Creation DB communication et changer le mode en mode non optimise

Decocher le mode optimise

137
Création programme

138
139
140
Récupération d’un programme depuis d’un automate PLC1500

Création d’un projet vide nome RECUP1500 sans matériel ni logiciel

Passer en ligne puis charger dans l’automate comme une nouvelle station

141
Création un réseau Automate et supervision

Un programme permettant de lire une variable analogique par la CPU 2 PLC 1212 C et l’affiche sur
HMI2 puis l’envoyer sur la CPU 1 PLC 1500 et la lire par Le HMI1

Création des API1 PLC1516

142
143
Création des HMI1

144
Création es HMI2

charger la configuration des appareils chaque équipement a part CPU1 puis CPU2 puis HMI1 puis
HMI2

Compilation complète

145
Puis charger

Pour la programmation de la CPU2 CPU 1212C

Compilation complète du logiciel

Déclaration du tableau de variables dans la CPU 1212C

146
Création DATA BLOC DB communication

147
Creation Bloc envoyer DB1 Et création variable real température

Création bloc FC1 de communication et ajout instruction PUT

148
149
Création bloc FC2 de communication et ajout instruction PUT

150
151
Appel de FC1 et FC2 par le programme principal main OB1

152
 Pour la programmation de la CPU1 CPU 1516

Création DATA Bloc envoyer DB1 Et création variable real température pour recuperer les données
de la température dans la CPU1 reçu de la CPU2 1212C ;ces données seront envoyer de DB1 de CPU2
vers DB1 de la CPU1

Programmation du MHI2

Création de la table des variables de HMI2 depuis la table des variables de la CPU2

153
Creation de vue

Création du bargraph

Selection bargraph

Definir la vue comme vue initial dans le HMI

Création du bargraph

154
Définir les valeurs Max et Min

Puis choisir la source des données depuis la table du HMI : température LU (du capteur)

Choisir l’animation

De 0 à 25 % couleur Jaune

De 26 à 60% couleur vert

De 61 % a 100 % couleur rouge

155
Création du champs d’affichage de la température

Accessoires puis cliquer sur Champs E/S et clisser dans la vue

156
Cliquer sur le champs E/S puis propriétés puis général

Choisir la source des données : TEMPERATURE LUE et le type Real

Choisir la forme d’affichage décimal et 9999,99

Puis mode sortie (juste l’affichage)

157
Création bouton d’autorisation d’envoi des données depuis PLC2 1212C a la PLC 1 CPU 1516

Cliquer sur propriété puis général et modifie le nom

158
Puis évènement

Cliquer et sélectionner Presser choisir la fonction Mise A 1 bit

Choisir la source des données la variable IHM nomme CONDITION D’ENVOIE

Cliquer et sélectionner Relâcher et choisir la fonction RAZ bit

Choisir la source des données la variable IHM nomme CONDITION D’ENVOIE

159
Création du bouton Vue2

Puis évènement

Cliquer sur Clic puis choisir la fonction ActiverVue

Choisir la vue_1

160
Ecriture le text TEMPERATURE

Choisir A text puis la modifier en TEMPERATURE

161
Vue d’alarmes

Création de la liste des alarmes

Création de bouton vue1

Choisir propriétés puis choisir Clic puis la fonction ActiverVue et choisir la vue racine

162
163
164
Création des Vues HMI1

Création de la table des variables IHM1 depuis la table de variables CPU1 1516

Création des vues

165
166
167
168
