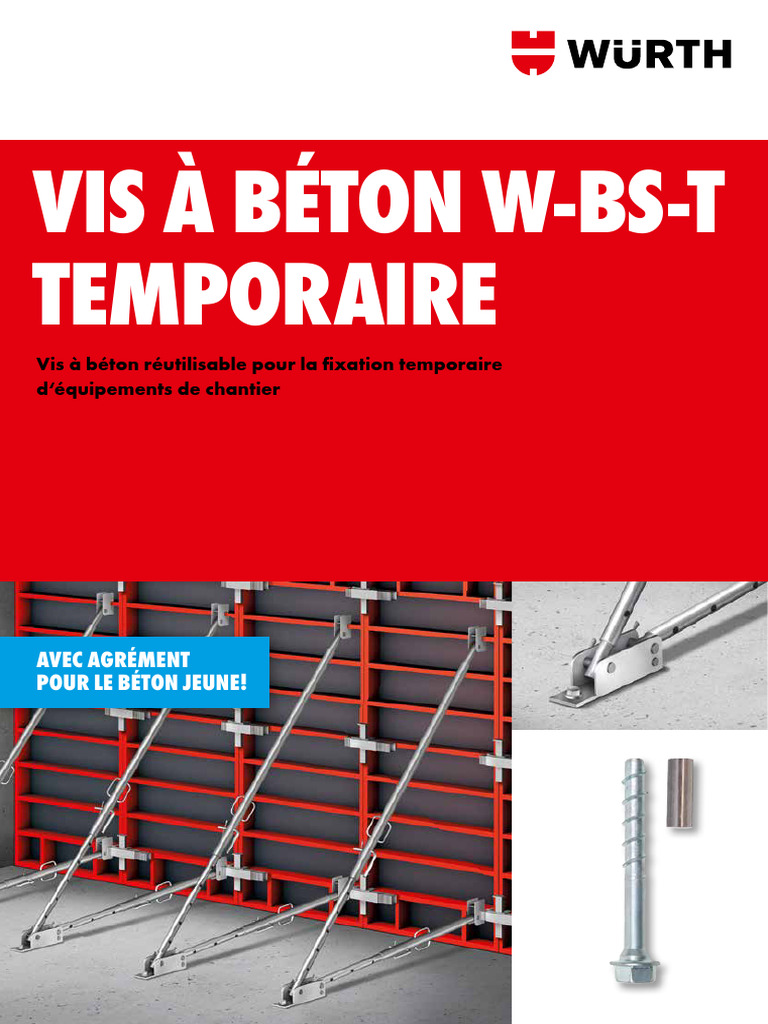

VIS À BÉTON W-BS-T

TEMPORAIRE
Vis à béton réutilisable pour la fixation temporaire
d‘équipements de chantier

AVEC AGRÉMENT
POUR LE BÉTON JEUNE!
VIS À BÉTON W-BS-T TEMPORAIRE
Vis à béton réutilisable pour la fixation temporaire d'équipements de chantier
Moins de frais de matériel,
puisque réutilisable
La vis à béton W-BS-T temporaire est réutilisable
plusieurs fois et permet ainsi de réaliser des
économies substantielles de frais de matériel. La
condition pour la réutilisation est que pas plus
de trois pas de vis pénètrent dans la douille de
contrôle jointe (voir Mise en œuvre).
C‘est aussi simple que cela
(montage traversant)
Avant chaque utilisation, vérifier l‘usure de la vis
à béton. Elle peut être réutilisée si pas plus de 3
pas de vis peuvent pénétrer dans la douille de
contrôle.
2 VIS À BÉTON W-BS-T
La fixation temporaire d‘équipements de chan-
tier, comme par ex. les étais dans la construction
de coffrages, joue un rôle décisif pour que le
chantier puisse se dérouler rapidement. Comme
elle est pratiquée la plupart du temps avant que
le béton n‘atteigne sa résistance caractéristique
à la pression, c‘est-à-dire avant l‘échéance d‘un
délai de 28 jours après le coulage du béton, les
chevilles à expansion ou les vis à béton ne sont
pas une solution sûre et agréée.
La vis à béton W-BS-T temporaire en revanche
est agréée pour des fixations temporaires dans
du béton jeune.
Grande sécurité grâce à l‘agrément
à grande portée
• Pour équipements temporaires de chantier
dans le béton jeune (à partir d‘une résistance
à la pression du béton de fck, cube ≥ 10 N/mm²)
• Dans du béton fissuré et non fissuré
• Dans du béton armé et non armé
• Pour béton normal des classes de résistance
C20/25 à C50/60
Entièrement démontable
La vis à béton W-BS-T temporaire peut être
démontée entièrement et complètement.
Il suffit de dévisser.
Confection du trou Nettoyage du trou
Elle est donc idéale pour les étais, contrefiches
de coffrages, les échafaudages ou les protec-
tions antichutes comme les garde-corps qui
doivent être fixés dans un béton qui n‘a pas
encore complètement durci.
Vous pouvez alors poursuivre rapidement vos
travaux tout en respectant les exigences strictes
de sécurité sur le chantier.
Agrément technique général
Z-21.8-2090
Aucun temps d‘attente
S‘agissant d‘une fixation entièrement mécanique,
elle est pleinement sollicitable immédiatement
après le montage. Aucun délai d‘attente gênant.
Pose rapide
La pose s‘effectue par simple vissage avec
une visseuse à percussion tangentielle ou avec
un cliquet. Aucun couple de serrage particulier
ou outil de pose spécial n‘est nécessaire.
Pose de la vis à Visser la vis à béton
béton avec une visseuse à
percussion tangenti-
elle ou un cliquet
Utilisations typiques

Contrefiches de coffrage Garde-corps de chantier

Données techniques dans le béton

Diamètre de cheville (mm) 10 12 14

Longueur de la cheville dans le béton hnom ≥ (mm) 75 75 90 75 90 115

Béton fissuré et non fissuré
4 4 8 4 8 10 11,3
Résistance à la pression fck, cube ≥ 10 N/mm²
Charge admissible en traction1) Béton fissuré et non fissuré
Fadm. (kN) 4,6 4,6 8,6 4,6 8,6 12 14
et cisaillement1) d'une cheville individuelle Résistance à la pression fck,cube ≥ 15 N/mm²
Béton fissuré et non fissuré
5,3 5,3 9,3 5,3 9,3 13,3 16
Résistance à la pression fck,cube ≥ 20 N/mm²
Entraxe minimum s [mm] 320 320 390 320 390 500
Distance min. au bord dans le sens de la charge c1 (mm) 105 105 130 105 130 165
Distance min. au bord en cisaillement c2 (mm) 160 160 195 160 195 250
Epaisseur min. d'élément de construction hmin ≥ (mm) 150 150 195 150 195 200 225
1)
Le coefficient partiel de sécurité de γF = 1,5 réglementé par l‘agrément est pris en considération.

Aperçu pour commande

Hauteur de Longueur Longueur de la Profondeur Ø de

Taille de Ø nom. de Ouverture de N° d'art.
Exécution fixation totale L cheville dans le de perçage rondelle UE/Qté
cheville foret (mm) clé SW (mm) acier, zingué
tfix(mm) (mm) béton hnom (mm) h1 (mm) (mm)
Avec rondelle 10 5 80 10 75 85 SW15 20 5929 910 080 50
Sans rondelle 12 15 105 12 90 100 SW22 – 5929 912 105 25
Avec rondelle 14 5 80 14 75 85 SW22 28 5929 914 080 25
Avec rondelle 14 15 130 14 115 125 SW22 28 5929 914 130 25
Avec rondelle
14 15 130 14 115 125 SW24 32 5929 914 131 25
et collerette
Avec rondelle 14 35 150 14 115 125 SW22 28 5929 914 150 25

Une douille de contrôle est jointe à chaque emballage

VIS À BÉTON W-BS-T 3

VIS À BÉTON W-BS-T TEMPORAIRE
Vis à béton réutilisable pour la fixation temporaire
d'équipements de chantier

Würth AG © by Würth AG
Reproduction interdite sans autorisation
Dornwydenweg 11 Imprimé en Suisse
MKB-CH/Schu/12-18/A180295
4144 Arlesheim Tous droits réservés
T +41 61 705 91 11 Responsable du contenu: Nous nous réservons le droit de procéder, à tout moment et sans avertissement préalable ni
notification, à des modifications permettant, selon nous, d’améliorer la qualité. Les illustrations
info@wuerth-ag.ch Thomas Rosa peuvent être des exemples de produits; leur apparence peut différer de la marchandise livrée.
www.wuerth-ag.ch Rédaction: MKB Sous réserve d’erreurs et exclusion de responsabilité pour des fautes d’impression.

Accessoires pour la pose

Foret pour marteau perforateur

Plus Quadro-L Vario Cliquet réversible ½ pouce Douille à chocs ½ pouce
∅ 10 N° article 0648 051 016 N° article 0712 012 0 SW15 N° article 0714 13 07
∅ 12 N° article 0648 051 221 SW22 N° article 0714 13 10
∅ 14 N° article 0648 051 421 SW24 N° article 0714 13 11

Visseuse à percussion tangentielle Visseuse à choc tangentielle sans fil

ESS ½" pouce ASS 18-A EC Combi Pompe à souffler
N° article 0702 317 0 N° article 5700 510 … N° article 0903 990 001
