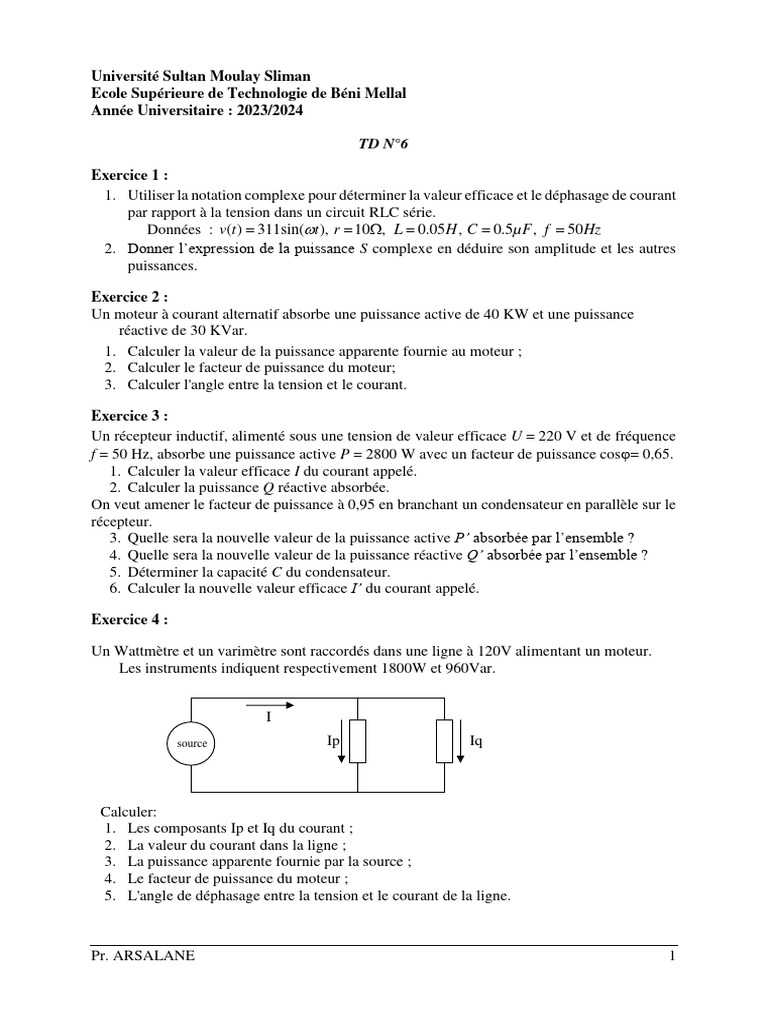

Université Sultan Moulay Sliman

Ecole Supérieure de Technologie de Béni Mellal

Année Universitaire : 2023/2024

TD N°6

Exercice 1 :
1. Utiliser la notation complexe pour déterminer la valeur efficace et le déphasage de courant
par rapport à la tension dans un circuit RLC série.
Données : v(t )  311sin(t ), r  10, L  0.05H , C  0.5µF , f  50 Hz
2. Donner l’expression de la puissance S complexe en déduire son amplitude et les autres
puissances.

Exercice 2 :
Un moteur à courant alternatif absorbe une puissance active de 40 KW et une puissance
réactive de 30 KVar.
1. Calculer la valeur de la puissance apparente fournie au moteur ;
2. Calculer le facteur de puissance du moteur;
3. Calculer l'angle entre la tension et le courant.

Exercice 3 :
Un récepteur inductif, alimenté sous une tension de valeur efficace U = 220 V et de fréquence
f = 50 Hz, absorbe une puissance active P = 2800 W avec un facteur de puissance cos= 0,65.
1. Calculer la valeur efficace I du courant appelé.
2. Calculer la puissance Q réactive absorbée.
On veut amener le facteur de puissance à 0,95 en branchant un condensateur en parallèle sur le
récepteur.
3. Quelle sera la nouvelle valeur de la puissance active P’ absorbée par l’ensemble ?
4. Quelle sera la nouvelle valeur de la puissance réactive Q’ absorbée par l’ensemble ?
5. Déterminer la capacité C du condensateur.
6. Calculer la nouvelle valeur efficace I’ du courant appelé.

Exercice 4 :

Un Wattmètre et un varimètre sont raccordés dans une ligne à 120V alimentant un moteur.
Les instruments indiquent respectivement 1800W et 960Var.

I
source Ip Iq

Calculer:
1. Les composants Ip et Iq du courant ;
2. La valeur du courant dans la ligne ;
3. La puissance apparente fournie par la source ;
4. Le facteur de puissance du moteur ;
5. L'angle de déphasage entre la tension et le courant de la ligne.

Pr. ARSALANE 1
Exercice 5 :
Une tension de 200 V et de fréquence 50 hertz est appliquée à un ensemble de récepteurs dont
les caractéristiques (résistances et réactances à la fréquence indiquée) sont données par la figure
suivante : 2
1 4 5
3 4

1 3

3
200V

On demande :
1. Les courants dans les différentes branches ;
2. Les tensions entre leurs extrémités.

Exercice 6 :
Une ligne monophasée partant d’un poste de transformation alimente une charge située à
quelques Kilomètre plus loin (voir figure ci-dessous). La ligne possède une réactance inductive
de 12 et une résistance de 2,4. Au poste , les instruments indiquent une tension de 12,47
KV, une puissance active de 3Mw, et une puissance réactive de 2Mvar.

Poste
12.47 Kv
3Mw Charge
2Mvar 12  2.4 

Calculer:
1. La valeur du courant de ligne et son déphasage par rapport à la tension au poste ;
2. La puissance active absorbée par la charge ;
3. La puissance réactive absorbée par la charge ;
4. La tension aux bornes de la charge ;
5. L'angle de déphasage entre la tension au poste et celle aux bornes de la charge.

Exercice 7 :
Une ligne électrique est modélisée en PI selon la figure suivante. Dans les deux extrémités de
la ligne on trouve une source et une charge électrique (P = 1KW cosφ de la charge est 0.7).
La valeur efficace de la tension aux bornes de la charge est 220V. Les paramètres de la ligne
électrique sont
 La résistance est 0.01 Ω
 L’impédance de L’inductance est 0.001 Ω
 L’impédance de la capacité est 1000 Ω

1. Faire le bilan de puissance complet

Pr. ARSALANE 2
