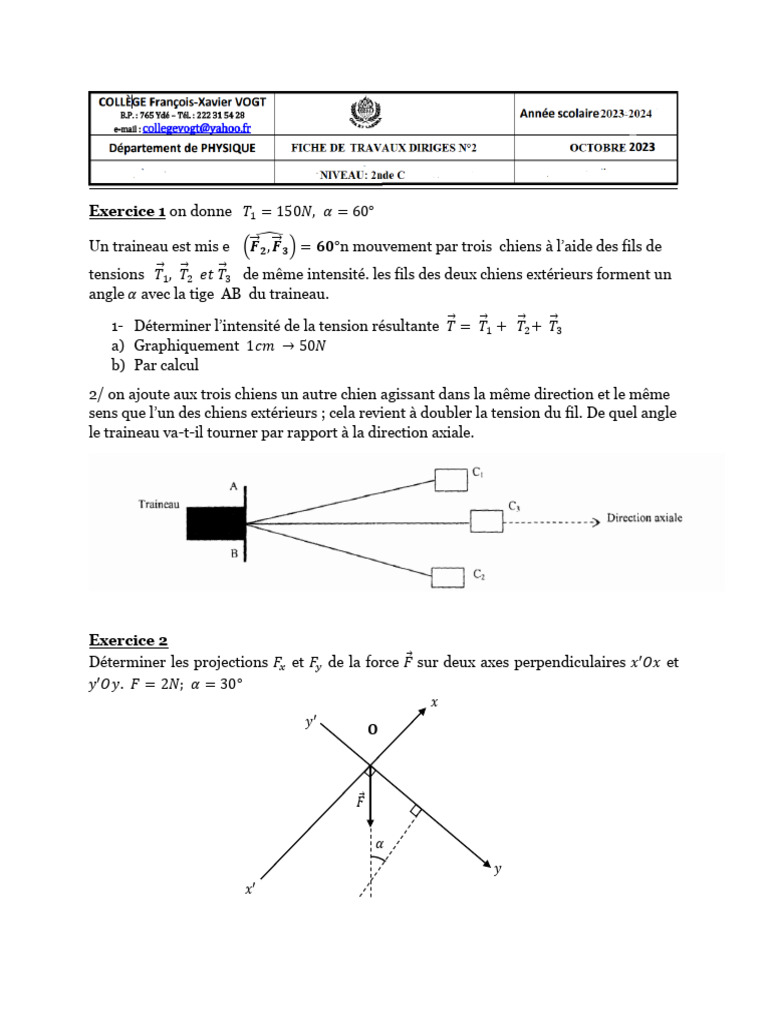

Un traineau est mis e (𝑭 ⃗
𝟐 , 𝑭𝟑 ) = 𝟔𝟎°n mouvement par trois chiens à l’aide des fils de
tensions 𝑇⃗ 1, 𝑇
⃗ 2 𝑒𝑡 𝑇
⃗ 3 de même intensité. les fils des deux chiens extérieurs forment un
angle 𝛼 avec la tige AB du traineau.
⃗ = 𝑇
1- Déterminer l’intensité de la tension résultante 𝑇 ⃗1 + 𝑇
⃗ 2+ 𝑇
⃗3
a) Graphiquement 1𝑐𝑚 → 50𝑁
b) Par calcul
2/ on ajoute aux trois chiens un autre chien agissant dans la même direction et le même
sens que l’un des chiens extérieurs ; cela revient à doubler la tension du fil. De quel angle
le traineau va-t-il tourner par rapport à la direction axiale.
Exercice 2
Déterminer les projections 𝐹𝑥 et 𝐹𝑦 de la force 𝐹 sur deux axes perpendiculaires 𝑥′𝑂𝑥 et
𝑦′𝑂𝑦. 𝐹 = 2𝑁; 𝛼 = 30°
𝑥
𝑦′
𝐎
𝛼
𝑦
𝑥′
Exercice 3
Exercice 4
Déterminer graphiquement et par calcul, les caractéristiques de la résultante de deux
forces ayant chacune une intensité de 100 N et dont les droites d’action font un angle de
90°, puis de 60°. Echelle de dessin 0,5 cm pour 10 N.
Exercice 5
On considère deux forces 𝐹1 et 𝐹2 d’intensité 𝐹1 = 2𝑁 et 𝐹2 = 4𝑁 faisant un angle 𝛼 =
120°.
1. Représenter 𝐹1 et 𝐹2 : échelle : 1cm pour 1 N
2. Déterminer graphiquement puis par le calcul, l’intensité de la force 𝐹 telle que 𝐹1 + 𝐹2 +
𝐹=𝑂 ⃗
3. Soit deux forces 𝐹1 et 𝐹4 de même intensité et faisant de 𝛽= 60°. Déterminer l’intensité
commune sachant que l’intensité de leur résultante 𝐹 est de 17,3 N.
Exercice 6 :
La courbe d’étalonnage 𝑇 = 𝑓(𝑎) d’un ressort
à spires non jointives est représentée sur la
figure ci-contre. 𝑇 est la tension du ressort, a
son allongement.
1. Calculer la raideur k du ressort.
2. Déduire de la courbe l’allongement 𝑎1 du
ressort lorsque la norme de la tension est
𝑇 = 0,25 𝑁.
Exercice 7
Un solide S de centre d’inertie G et de poids P est posé sur un plan incliné rugueux qui fait
l’angle 𝛼 avec horizontale. Il y a donc frottement entre le solide S et le plan incliné.
1. Que peut-on dire de la réaction 𝑅⃗ du plan incliné sur S ?
2. Si 𝛼 est petit, le solide S reste en équilibre. On fait croître la valeur de 𝛼 et on admet
que lorsque l’équilibre cesse (𝛼 = 𝛼𝑚 ). La réaction 𝑅⃗ du plan incliné sur le solide S
s’oppose au glissement et fait avec la perpendiculaire au plan incliné un angle 𝜑 tel
que tan 𝜑 = 0,2.
Déterminer la valeur m qui correspond à cet équilibre limite.
Exercice 8
Ngor pose sur la couverture horizontale de son livre
une boîte d’allumettes de masse m. Il soulève un bord
du livre pour former un plan incliné d’un angle 𝛼 par 𝛼
rapport au plan horizontal. (voir figure)
1. Faire l’inventaire de toutes les forces extérieures qui s’exercent sur la boîte d’allumettes
puis les représenter qualitativement.
2. Déterminer à l’équilibre les caractéristiques de la force exercée par le livre sur la boîte
d’allumettes.
3. En déduire les caractéristiques de la force exercée par la boîte d’allumettes sur le livre.
4. Existe-t-il une force de frottement entre la boîte et le plan incliné ? Si oui, trouver son
intensité.
On donne : g = 10 N.k𝐠 −𝟏 ; m = 50g ; 𝜶 = 𝟑𝟎°
Exercice 9
Un corps (A) homogène de masse m = 2 kg repose sans frottement sur un plan incliné
faisant un angle 𝛼 = 60° par rapport à l’horizontale. Il est maintenu fixe à l’aide d’un
ressort de masse négligeable, de constante raideur k = 500N.m−1, de longueur à vide 𝑙0 =
20 cm et faisant un angle 𝛽= 30° par rapport au plan incliné.
1. Représenter les forces qui s’exercent sur le corps
(A).
2. Rappeler les conditions pour avoir l’équilibre
du corps (A).
3. Déterminer la valeur de la tension du ressort ainsi
que sa longueur L.
4. En réalité les frottements ne sont pas négligeables
et sont équivalentes à une force parallèle au plan
incliné et dirigée vers le haut. La valeur de la
tension du ressort est dans ce cas 10 N. Trouver la
valeur f de la force de frottement.
Exercice 10 𝑪
Une charge de poids P = 75 N est maintenue en équilibre
par un fil BD. Les fils AB et BC font respectivement avec 𝑨
20°
la verticale des angles de 60° et 30°. 60°
1. Reproduire le schéma et représenter toutes les forces 𝑩
qui s’exercent sur le solide puis au point B.
2. Déterminer la tension de chaque fils
𝑫
Exercice 11
Une boule en bois de masse m= 195g est suspendue à l’extrémité inférieure d’un ressort.
Cette
boule est immergée dans l’eau jusqu’au 1/3 de son volume total, comme l’indique
la figure ci-contre (voir figure).
1- A l’équilibre, le ressort, de masse négligeable et de constante de raideur
k= 50N.𝑚−1, s’allonge de x= Δℓ= 1,9cm.
1.a- Calculer la valeur de la tension du ressort.
1.b- Représenter les forces qui s’exercent sur la boule.
1.c- Ecrire la condition d’équilibre de la boule. En déduire la valeur de la poussée
d’Archimède s’exerçant sur cette boule.
1.d- Déterminer le volume de la boule.
1.e- Déterminer la densité du bois.
2- Le ressort est coupé brusquement de son extrémité inférieure.
2.a- Déterminer le nouveau volume immergé Vi’ de la boule.
2.c- La boule sera-t-elle complement immergée ? Justifier
Exercice12 coordonnées d’un vecteur
⃗ 1 et 𝑇
Un camion embourbé est tiré horizontalement par deux tracteurs 𝑇 ⃗ 2 qui
modélisent les actions des câbles sur le camion.
1.Ecrire algébriquement les
coordonnées de 𝑇 ⃗1
C’ C
E D
Exercice14
Un ressort, à spires non jointives (ressort qui peut travailler en extension et en
compression)
a une longueur à vide ℓ0= 20cm et une masse négligeable.
Lorsqu’il est étiré, sa longueur est
ℓ1= 24cm pour une tension T1= 5N.
Déterminer sa nouvelle longueur ℓ2 pour une tension
T2=12N.
3- On accroche à ce ressort le cylindre précédant de masse m
qui repose sur un plan lisse et horizontal P (voir figure). La
longueur du ressort à l’équilibre vaut ℓ= 10cm.
3.a- Le ressort est-il allongé ou comprimé ? Justifier.
3.b- Représenter qualitativement (sans considération
d’échelle) les forces extérieures à ce cylindre.
3.c- Déterminer l’intensité de chacune de ces forces.
