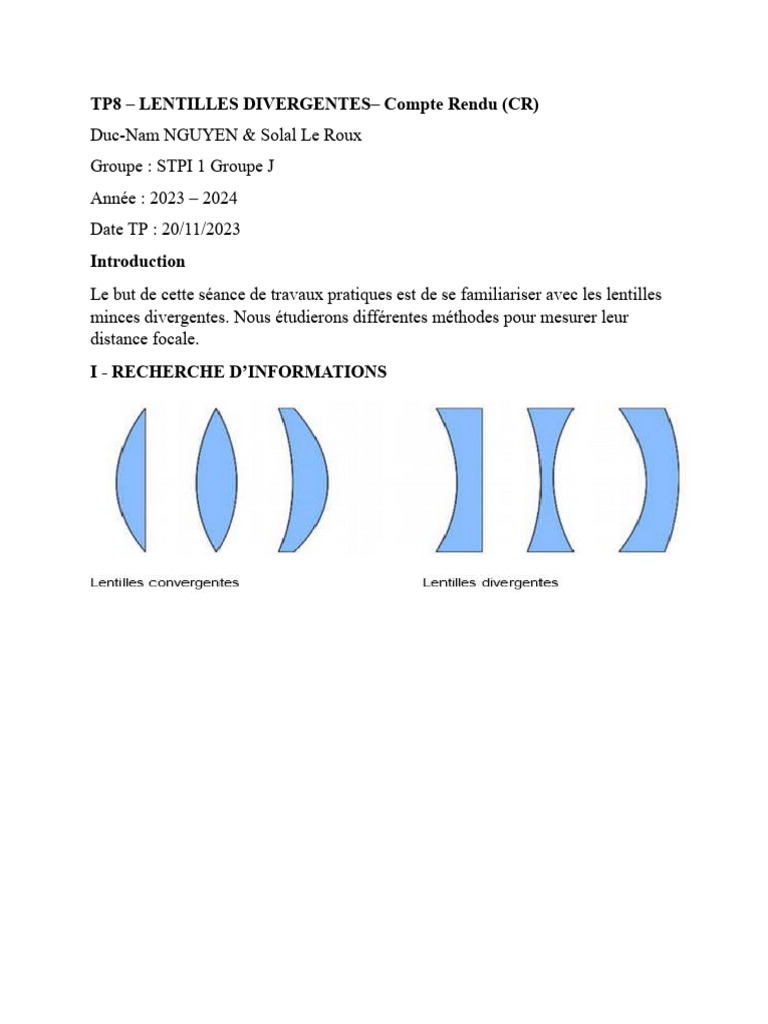

TP8 – LENTILLES DIVERGENTES– Compte Rendu (CR)

Duc-Nam NGUYEN & Solal Le Roux

Groupe : STPI 1 Groupe J
Année : 2023 – 2024
Date TP : 20/11/2023
Introduction
Le but de cette séance de travaux pratiques est de se familiariser avec les lentilles
minces divergentes. Nous étudierons différentes méthodes pour mesurer leur
distance focale.
I - RECHERCHE D’INFORMATIONS
- Dans une lentille divergente, la distance focale O F ' ' est négative. La vergence
no
V= '
avec O F ' ' <0, donc la vergence est négative
OF'
II - MISE EN ÉVIDENCE DE LA DIVERGENCE D’UNE LENTILLE
MINCE : MÉTHODE DE L’OBJET A L’INFINI
1 - Principe

-> Dans le cas d’une lentille convergente, l’image est réelle, elle se forme en sortie
de la lentille

-> Dans le cas d’une lentille divergente, l’image est virtuelle et se forme avant la
lentille
2 - Étude expérimentale
- Pour pastille : 5f’ = 135,3 cm f’=27.06 cm
- Pour pastille : 5f’ = 143 cm f’=28.6 cm
- Pour lentilles double pastille : pas d’image derrière la lentille
L’étude expérimentale confirme nos conclusions théoriques.
III - MÉTHODES DES POINTS CONJUGUÉS
1 – Principe

2 - Étude expérimentale
- Par auto-collimation, on trouve F’1 = 28,6 cm
- Si on positionne l’objet à AO1=2f’1, alors on trouve O1 A ' =48,7 cm
- On trouve un grandissement γ =−1.4=−2( arrondi supérieur )
A’ F’1 L2 O1O2 O2A’’ A’’B’’
12 105.9 118 40.7 11.5 3.8
6

O1A O1A’ A’B’ O1O2 O2A’’ A’’B’’ grandissement O2A’

-6.73E+01 4.87E+0 -1.15E+01 3.87E+01 1.84E+01 4.50E+0 5.42E-01 1.00E+01
1 0
-6.73E+01 4.87E+0 -1.15E+01 3.67E+01 1.59E+01 5.20E+0 6.27E-01 1.20E+01
1 0
-6.73E+01 4.87E+0 -1.15E+01 3.47E+01 3.64E+01 6.60E+0 7.95E-01 1.40E+01
 1 0
-6.73E+01 4.87E+0 -1.15E+01 3.27E+01 5.73E+01 8.80E+0 1.06E+00 1.60E+01
1 0
-6.73E+01 4.87E+0 -1.15E+01 3.07E+01 8.70E+01 1.19E+0 1.43E+00 1.80E+01
1 1

3 - Exploitation des résultats

1/O2A'' = f(1/O2A')
7,00E-02

6,00E-02

f(x) = 1,14E+00 x − 5,05E-02

5,00E-02

4,00E-02
1/O2A’
Linéaire (1/O2A’)
3,00E-02

2,00E-02

1,00E-02

0,00E+00
5,00E-02 6,00E-02 7,00E-02 8,00E-02 9,00E-02 1,00E-01 1,10E-01
IV - METHODE DE BADAL
1 – Principe

- Dans le graphique, l’objet A réel se trouve sur le plan focal objet de L1. L’image
réelle se situe dans le plan focal image de L2.
2 - Réalisation expérimentale
- distance focale L1 f’1= 28,6 cm
- distance focale L2 f’2= 19,8 cm
- O1 A=28.6 cm
- O1 O2=41.4 cm
- O2 F ' 2=19.8 cm
- F ' 2 A ' '=34.5 cm

O1O2 O2F’2 O2A’’ F’2A’’ F’3

4.14E+01 1.98E+01 5.43E+01 3.45E+01 -1.14E+01
4.64E+01 1.98E+01 5.57E+01 3.59E+01 -1.09E+01
F’3 = -11 cm

Conclusion

Une lentille divergente L1 associe à un objet réel une image virtuelle. Pour qu’une
image réelle se forme, il faut un objet virtuel, qui peut être apporté par l’insertion
d’une lentille convergente L2 avant la lentille, de telle manière que O2O1<O2A’.
Si on rajoute une autre lentille convergente après, l’image finale se forme sur le
plan focal image de la deuxième lentille convergente.
