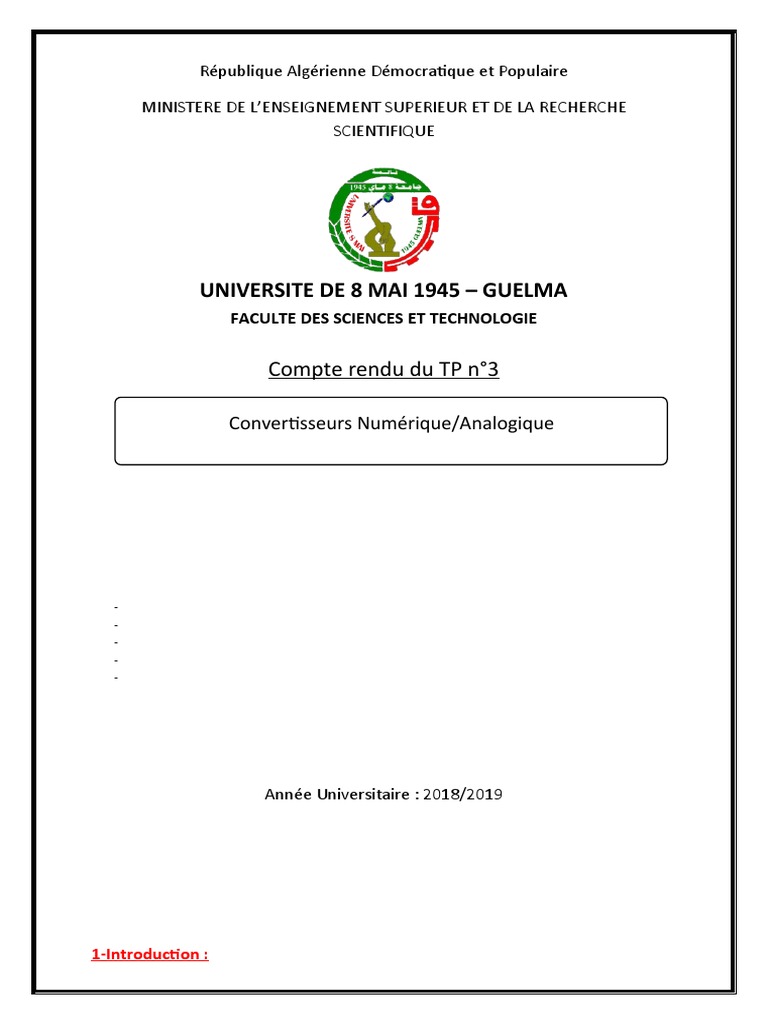

République Algérienne Démocratique et Populaire

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR ET DE LA RECHERCHE

SCIENTIFIQUE

UNIVERSITE DE 8 MAI 1945 – GUELMA

FACULTE DES SCIENCES ET TECHNOLOGIE

Compte rendu du TP n°3

Convertisseurs Numérique/Analogique

-
-
-
-
-

Année Universitaire : 2018/2019

1-Introduction :
Les circuits intégrés industriels utilisent un principe similaire au précédent TP. le DAC0800
de Motorola utilise commutateurs analogiques en guise interrupteurs. Le DAC0800 est un CNA 8
bits rapide à sorties différentielles en courant (l’ALI final est à ajouter par l’utilisateur). La
tension différentielle en sortie peut atteindre 20 V en chargeant avec deux résistances
comme l’indique la Figure 1

Figure 1

2-Objectif du TP :
1-Comprendre l’opération de conversion N/A

2-Comprendre le fonctionnement du module DAC0800

3-Mettre en œuvre la convertisseur numérique analogique DAC0800

4-Etude comment générer des sorties unipolaires et bipolaire en utilisation du DAC0800

5-Tracer les caractéristiques de transferts du conversion

6-Mesurer le quantum st l’erreur de gain du convertisseur

2-Partie Théorique :

2.1. Présentation du CNA

Un convertisseur numérique-analogique ou CNA est chargé de transformer une grandeur numérique

représentée par un nombre N en une tension proportionnelle vs. Sur la Figure 2 , le symbole #
marque le signal numérique et le ∩ une grandeur analogique.

Figure 2
2.2. Caractéristiques essentielles

Parmi la multitude de paramètres définis autour d’un CNA, on ne retient que les caractéristiques
essentielles nécessaires au choix du composant.

Caractéristiques de transfert

C’est la représentation graphique de la loi liant vs à N : On distingue deux types de convertisseurs

suivant le signe de vs :

• Unipolaire quand 0 ≤ vs ≤ Vmax sur la Figure 3,

• Bipolaire quand –Vmax ≤ vs ≤ +Vmax sur la Figure3 .

Figure 3

L’excursion (accuracy en anglais)

C’est la différence entre les valeurs extrêmes de la tension de sortie vs.

Le quantum q

C’est l’incrément théorique de la tension de sortie correspondant à un écart de ± 1 LSB (Least

significant bit) en entrée. On a donc 2 −1 = n E q (rappel : 2n valeurs correspondent à 2n –1
intervalles) (Figure 3).

La résolution et la taille (en bits)

La résolution est toujours de 1 LSB puisque c’est le plus petit incrément possible en entrée. C’est
pourquoi on préfère plutôt parler du nombre de bits ou de taille du convertisseur.

Tension de décalage (ou offset)

Pour une valeur numérique en entrée nulle, la tension prend une valeur ε appelée erreur d’offset
(Figure 6).

Erreur de gain Cette erreur ∆G

 est l’écart mesuré entre la pente de la caractéristique théorique idéale G0 et la pente de la
caractéristique réelle G (Figure 7). La tension de sortie s’écrit alors : vs = K ⋅ q ⋅ N où K =1+ ∆G

Erreur de linéarité

Les sommets de la caractéristique sont en fait joints par une courbe qui traduit la non linéarité. Le
maximum des écarts entre la caractéristique réelle et la caractéristique théorique est l’erreur de
linéarité. Elle est souvent ramenée en pourcentage à l’excursion E : E i max( ) 100 ε ε = (Figure ).

3-Partie Pratique :

Manipulation 1 :

Tab1
 Entrée numérique Sorie analogique
D7 D6 D5 D4 D3 D2 D1 D0 Vout Iout
calculé mesure calculé mesure
0 0 0 0 0 0 0 0 0.003 0.00
0 0 0 0 0 0 0 0 0.022 -0.394
0 0 0 0 0 0 1 0 0.041 -8.14
0 0 0 0 0 1 0 0 0.08 -16.54
0 0 0 0 1 0 0 0 0.015 -32.84
0 0 0 1 0 0 0 0 0.3 -65.74
0 0 1 0 0 0 0 0 0.62 -132.14
0 1 0 0 0 0 0 0 1.24 -264.47
1 0 0 0 0 0 0 0 2.47 -529.84
1 1 1 1 1 1 1 1 4.31 -1067.54

D4 observation

Manipulation 2 :

Tab2

Entrée numérique Sorie analogique

D7 D6 D5 D4 D3 D2 D1 D0 calculé mesure
Vout Vout Iout Iout Iout+
Iout
0 0 0 0 0 0 0 0 -4.88 0 -
1056.6
0 0 0 0 0 0 1 0 -480 8.1 -
1048.4
0 0 0 0 1 0 0 0 -4.75 32.1 1023
0 0 1 0 0 0 0 0 -3.64 132.3 -924.1
0 1 1 1 1 1 1 1 0.44 325.7 -530.6
1 0 0 0 0 0 0 0 0.09 530.6 -525.7
1 0 0 0 0 0 1 0 0.16 538.8 -517.4
1 0 0 0 1 0 0 0 0.31 563.7 -492.6
1 0 1 0 0 0 0 0 1.33 443.1 -393.3
1 1 0 0 0 0 0 0 2.57 776.2 -260.1
1 1 1 1 1 1 1 1 5.0 - 0
1096.5

Réponses des questions

4-Conclusion :
