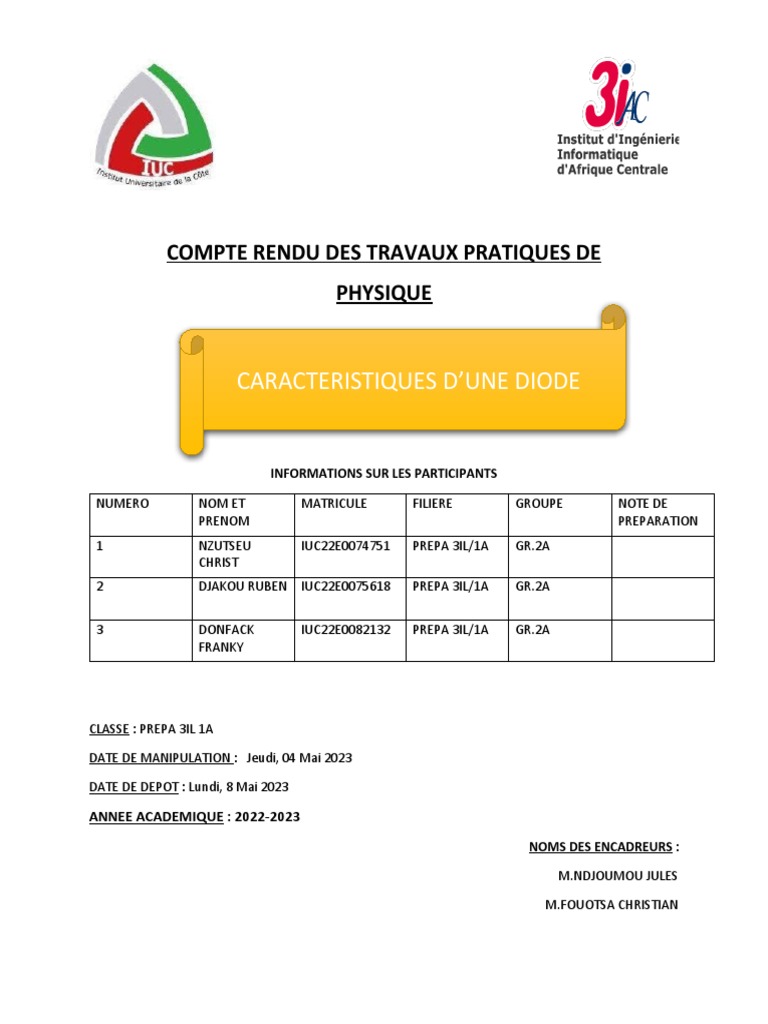

PHYSIQUE
M.NDJOUMOU JULES
M.FOUOTSA CHRISTIAN
INTRODUCTION
Une diode à jonction est un appareil semi-conducteur qui agit principalement comme
commutateur à sens unique de courant. Elle permet au courant de circuler facilement dans une
direction (généralement de l’anode vers la cathode). Dans ce Travail Pratique, il sera question
pour nous, à l’aide de nos mesures de la tension et de l’intensité circulant dans notre diode
semi-conductrice, de déterminer les caractéristiques directes de celle-ci. Ainsi, nous serons en
mesure de mieux assimiler le fonctionnement d’une diode dans un montage électrique.
I- BUT DE LA MANIPULATION
Cette manipulation a pour but principal de déterminer les caractéristiques directe d’une diode semi-
conductrice.
Le matériel ayant été utilisé tout au long de notre expérience est le suivant :
o 01 Diode à jonction
o 01 Résistance de protection
o 01 Voltmètre analogique
o 01 Ampèremètre analogique
o 01 Générateur
o 08 fils de connexion
o 01 Plaque d’essai
2
CARACTERISTIQUES D’UNE DIODE
IV- PRINCIPE DE LA MANIPULATION
Les étapes à réaliser pour mener à bien cette manipulation sont les suivantes :
+ Rp
-
+
+
-
+ V - A
-
Les incertitudes des grandeurs telles que la tension électrique et l’intensité du courant sont données par
la formule :
3
CARACTERISTIQUES D’UNE DIODE
Calibre ×Classe
Incertitude de la grandeur =
100
1 ×1 ,
Pour la tension U on aura donc : ∆ U = ∆ U =0,01
100
−3
10 ×1,5 ×10 −4
Pour l’intensité I on aura donc : ∆ I = ∆ I =0,0015=1,5 ×10
100
Voici ci-dessous les tableaux obtenus après la collecte des données au laboratoire :
i. Valeurs lues
U(V) 14 21 37± 0.01 40± 0.01 42± 0.01 47± 0.01 48± 0.01 50± 0.01 52± 0.01 53± 0.01 58± 0.01
± 0.01 ± 0.01
I(A) 0 0 0 1 1 2 2 3 4 5 14
± 0,0015 ± 0,0015± 0,0015 ± 0,0015 ± 0,0015 ± 0,0015 ± 0,0015 ± 0,0015 ± 0,0015 ± 0,0015 ± 0,0015
60± 0.01 62± 0.01 64± 0.01 65± 0.01 65± 0.01
23± 0,0015 33± 0,0015 42± 0,0015 52± 0,0015 62± 0,0001
U(V) 0,14 0,21 0,37 0,40 0,42 0,47 0,48 0,50 0,52 0,53 0,58± 0.01
± 0.01 ± 0.01 ± 0.01 ± 0.01 ± 0.01 ± 0.01 ± 0.01 ± 0.01 ± 0.01 ± 0.01
I(A) 0 0 0 1 1 2 2 3 4 5 14
± 0,0001 ± 0,0001± 0,0001 ± 0,0001 ± 0,0001 ± 0,0001 ± 0,0001 ± 0,0001 ± 0,0001 ± 0,0001 ± 0,0001
0,60± 0.01 0,62± 0.01 0,64± 0.01 0,65± 0.01 0,65± 0.01
4
CARACTERISTIQUES D’UNE DIODE
23± 0,0001 33± 0,0001 42± 0,0001 52± 0,0001 62± 0,0001
|amax −a min|
∆ R=
2
∆ R=¿
VIII- DISCUSSION
En analysant les résultats obtenus, nous pouvons conclure que la diode à jonction
est un composant qui permet le passage du courant électrique dans un seul sens.
En effet, lorsque la tension d’entrée est nulle, l’intensité qui circule dans le circuit est
également nulle. Lorsque la tension d’entrée est positive, l’intensité qui circule dans
le circuit augmente progressivement. Cela nous a donc permit de déterminer
expérimentalement la résistance dynamique :
5
CARACTERISTIQUES D’UNE DIODE
IX- CONCLUSION
Parvenu au terme de notre rapport , nous pouvons dire avec certitude que ce Tp nous permis de
connaitre les differentes caracteristiques d’une diode à jonction et de connaitre comment
l’utiliser . Il nous permit d’apprendre à faire le montage d’un circuit.
