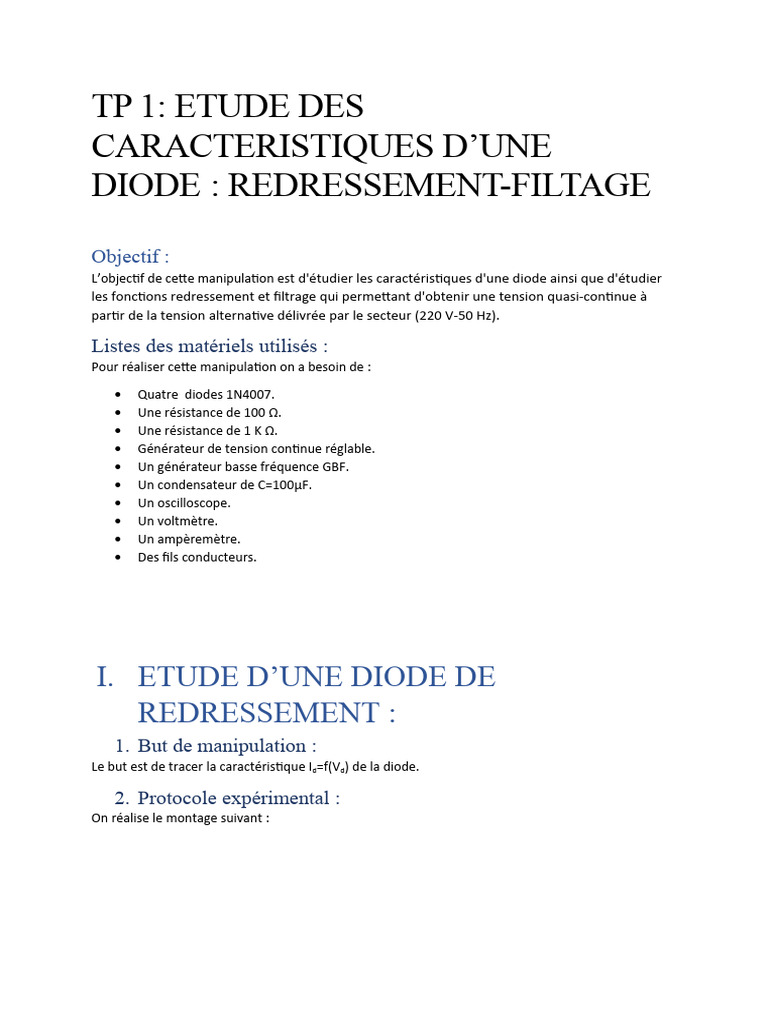

TP 1: ETUDE DES

CARACTERISTIQUES D’UNE
DIODE : REDRESSEMENT-FILTAGE
Objectif :
L’objectif de cette manipulation est d'étudier les caractéristiques d'une diode ainsi que d'étudier
les fonctions redressement et filtrage qui permettant d'obtenir une tension quasi-continue à
partir de la tension alternative délivrée par le secteur (220 V-50 Hz).

Listes des matériels utilisés :

Pour réaliser cette manipulation on a besoin de :

 Quatre diodes 1N4007.

 Une résistance de 100 Ω.
 Une résistance de 1 K Ω.
 Générateur de tension continue réglable.
 Un générateur basse fréquence GBF.
 Un condensateur de C=100µF.
 Un oscilloscope.
 Un voltmètre.
 Un ampèremètre.
 Des fils conducteurs.

I. ETUDE D’UNE DIODE DE

REDRESSEMENT :
1. But de manipulation :
Le but est de tracer la caractéristique Id=f(Vd) de la diode.

2. Protocole expérimental :
On réalise le montage suivant :
On branche la diode 1N4007 en série avec un générateur et une résistance de 100 Ω, et on varie la
tension de générateur E de 0 à 15 V. et on mesure à l’aide d’un voltmètre la tension Vd aux bornes
de la diode, et à l’aide d’un ampèremètre le courant Id traversant la diode.

3. Résultats expérimentaux :
On suivant les étapes demandées on obtient les résultats suivants :

Source E0 Id (mA) Vd (V)

0.1 8 ×10-3 0.079

0.2 11×10-3 0.22

0.3 10.3×10-3 0.3

0.4 22.5×10-3 0.4

0.5 39×10-3 0.42

0.6 0.28 0.52

0.7 0.34 0.54

0.8 0.44 0.56

0.9 1.25 0.6

2 14.1 0.68

3 19.6 0.72

4 33 0.74

5 39.1 0.76

6 105 0.78

7 110 0.78

8.5 117.5 0.78

10 127.5 0.79

11.5 137.5 0.8

 12 140.5 0.8

On trace la courbe Id=f(Vd) :

4. Interprétation des résultats :

On déduit à l’aide des résultats obtenus, les éléments du schéma équivalent V d et Rd.

En effet : Rd est la pente de la courbe.

 Δv 0 , 74−0 , 68
Donc : Rd = = =3 , 17 Ω
Δi ( 33−14.1 )∗10−3
Et on remarque que le courant Id devient important après la tension Vd dépasse la valeur V0=0,6V.

Donc : Vd=0,6 V.

5. Conclusion :
Quand la tension E de générateur soit inferieur a V0, la diode est bloquée et ne laisse pas le courant
passer. Mais lorsque E est supérieur à V0, la diode devient passante et laisse le courant passer.

II. Applications :
1)Redressement simple alternance :
a. But :
Le but de cette manipulation et d’observer une des application et utilisations des diodes dans
l’électronique, et aussi d’observer les effets d’un circuit redresseur a simple alternance.

b. Protocole expérimental :
On réalise le montage suivant :

On branche un GBF en série avec une diode 1N4007 et une résistance de 1 kΩ. et on visualise a l’aide
d’un oscilloscope les deux tensions Vd aux bornes de la diode, et Ur la tension aux bornes de la
résistance R.
 c. Résultats expérimentaux :
En appliquant le protocole expérimental demandés, on obtient les oscillogrammes relatifs aux
tensions aux bornes de la charge Rc :

Valeur moyenne du signal :

On obtient d’après l’oscilloscope : Umoy=0,5V

Calcul théorique de la valeur moyenne :

On remarque que les deux valeurs sont égales.

Conclusion :
Le redressement nous a permet de transformer un signal alternatif sinusoïdale, (qui contient une
partie positif et une partie négatif) a un signal positif qui s’annule sur l’intervalle [0 ,T/2].

En effet quand la tension aux bornes du GBF dépasse la tension seuil V0 de la diode, la diode est
passante, sinon, celle-ci est bloquée et ne laisse pas le courant passer. Donc il supprime les
alternances négatives et garde les alternances positives.

Le redressement est l’un des utilisations des diodes.

2) Filtrage :
a. But de manipulation :
Le but de cette manipulation est de réaliser un circuit de filtrage et d’observer son effet et son
comportement à travers un oscilloscope.

b. Protocole expérimentale :
On réalise le montage suivant :

On réalise le même montage dans la manipulation

précédente et on branche un condensateur de
capacité C=100µF, en parallèle avec la résistance R,
et on visualise a l’aide d’un oscilloscope les deux
tensions Ve du GBF (tension d’entrée), et la
tension Vs aux bornes de la résistance
(tension de sortie).

c. Résultats expérimentaux :
On obtient les oscillogrammes des tensions
d’entrée et de sortie suivant :
On mesure d’après l’oscilloscope la valeur moyenne du signal et on
obtient : Vmoy=1,4V.

d. Conclusion :
ce circuit de filtrage nous permet d’augmenter la valeur moyenne du
signal, et permet aussi de réduire la composante alternative d’un
signal, et il transforme le signal alternatif sinusoïdale de GBF en un
signal quasi-continue.

3) Redressement double alternance :

a. But de manipulation :
Le but de cette manipulation et de réaliser un montage de redressement double alternance, et
d’observer son comportement à travers un oscilloscope, et en déduire ses effets sur un signale
alternatif sinusoïdale.

b. Protocole expérimentale :

On réalise le montage suivant, en utilisant quatre diodes 1N4007, et une résistance 1KΩ et on
alimente le circuit par une source de tension alternatif sinusoïdale de fréquence f=50 Hz.

On visualise par un oscilloscope la tension aux bornes de la résistance R.

c. Résultats expérimentaux :
On obtient l’oscillogramme suivant :
