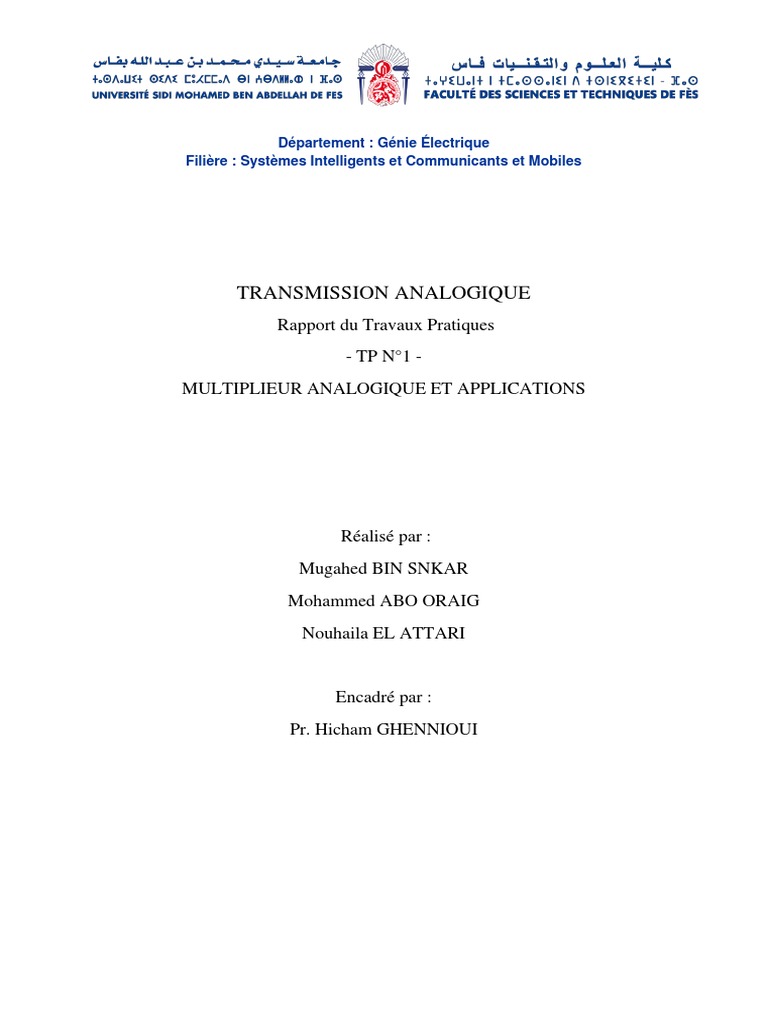

Département : Génie Électrique

Filière : Systèmes Intelligents et Communicants et Mobiles

TRANSMISSION ANALOGIQUE
Rapport du Travaux Pratiques
- TP N°1 -
MULTIPLIEUR ANALOGIQUE ET APPLICATIONS

Réalisé par :
Mugahed BIN SNKAR
Mohammed ABO ORAIG
Nouhaila EL ATTARI

Encadré par :
Pr. Hicham GHENNIOUI
1. BUT :
• Vérifier le fonctionnement du circuit AD633.
• Effectuer les opérations de base de la racine carrée et de la division à l’aide du circuit AD633.

2. EQUIPEMENTS DU TRAVAIL :
• Circuit AD633.
• Alimentation +/-15 Vpp.
• Oscilloscope.
• Analyseur de spectre.
• GBF et AOP.

3. GENERALITES SUR LE MULTIPLIEUR ANALOGIQUE :

Un multiplieur analogique est un circuit dont la grandeur de sortie est proportionnelle au produit des
deux signaux appliqués en entrée. Le multiplieur est dit "à 4 quadrants" si les deux entrées peuvent
prendre un signal quelconque (Comme on l'a vu dans le cours).
Les multiplieurs peuvent être utilisés pour des opérations dépassant l'opération de multiplication. De
ce fait, il joue un rôle considérable dans les techniques de traitement analogique du signal de mesure.
On le trouve généralement associé à des amplificateurs permettant de réaliser des modules autonomes
et facilitant ainsi la mise en œuvre des traitements divers.
Parmi les applications, nous pouvons citer :
• Un filtre commandé par une tension.
• La modulation d'amplitude.
• La démodulation d'amplitude.
• La linéarisation de capteurs ou de systèmes d'acquisition.
Dans cette activité, nous allons utiliser le multiplieur pour effectuer des opérations de base.

4. DISCRIPTION DU CIRCUIT AD633 :

Le circuit AD633 est un multiplieur 4 quadrants. Son brochage est donné au niveau de la figure
suivant :

Il est généralement alimenté par les tensions continues suivantes : +VS=15V et –VS=-15V.
(𝑋1−𝑋2)∗(𝑌1−𝑌2)
La fonction de transfert de ce circuit est : W= +𝑍
10

2
EXERCICE 1 - MONTAGE DE BASE :

1) Un ensemble de mesures a été effectué en changeant les entrées entre des valeurs positives et négatives :

X1 5 5 -9 -10
Y1 9 -9 5 -10
W 4.7 -4.6 -4.5 12.34

1
D’après cet ensemble de mesures, on a vérifié que, V0 =k.X1.Y1, avec k=10.

Donc il s’agit bien d’un circuit AD633 4 quadrants.

2) Utilisation du multiplieur pour élever au carrée un signal sinusoïdal :
On a mis à l’entrée un signal carré : X1=Y1=A.cos (2πft)
𝐴.𝑘 1
V0=K.X1.Y1= .(1+cos(2π2ft)), avec K=10.
2
𝐴
= 20.(1+cos (2π2ft))

Amplitude Valeur Moyenne Fréquence

Signal d’entrée 1V 0V 0.5 kHz
Signal de sortie 0.06V VDC -VAC=1.2-0.6=0.6V 1 kHz=2.Fentree

Signal d'entrée
Signal de sortie

Remarques :
- On remarque que la fréquence du signal de sortie est double que le signal d’entrée.
- On a un composant continu sur le signal de sortie, et donc la valeur moyenne de la sortie
n’est pas nulle.
3) D’après les mesures, On remarque que le produit n’est plus réalisé à partir d’une valeur de tension de
sortie de 10V (les entrées doivent -10 V < (X1 et Y1) < +10 V.

3
EXERCICE 2 - RACINE CARREE

𝑊 𝐸
+
1) On a : la tension à la borne d'amplificateur est nulle, Donc V-= 𝑅 𝑅
1 1 =V+=0
+
𝑅 𝑅

0 𝑉2
⟹ E=-W ⟹ E= 10 . ⟹V0 =√−10𝐸 , (avec E<0)

2) Le signal d’entrée doit être négatif.

3) On applique en entrée un signal continu et on trouve :
E -10 -8 -6 -4 -2 0
V0 10.3 8.7 7.8 6.2 4.6 0
Vtheorique 10 8.9 7.7 6.3 4.47 0
Remarques :
- Plus que E diminue ↘, plus que V0 augment ↗
- Ou bien, plus que |E| augment ↗, plus que V0 augment ↗
- La fonction mathématique reliant les deux signaux est : V0 =√−10𝐸
4) La caractéristique V0 en fonction de E obtenue à partir des mesures :

V0 en fontcion de E
12

10

8
V0 (V)

0
10- 9- 8- 7- 6- 5- 4- 3- 2- 1- 0
E (V)

4
EXRECICE 3 – DIVISION

𝑊 𝐸
+
-
1) On a : la tension à la borne d'amplificateur est nulle, Donc V = 𝑅 𝑅
1 1 =V+=0
+
𝑅 𝑅
𝑉𝑥.𝑉𝑦 −10.𝐸
⟹ E=-W ⟹ E=-( ) ⟹ V0=( )
10 𝑉𝑥

2) Le signal d'entrée VX doit être diffèrent de zéro, et Vx > E

3) En Vx=5v :
E -10 -5 -3 -1
V0 13.5 (saturation) 10.36 6.2 4.6
Vtheorique 20 10 6 4
Remarques :
- D'après les mesures, on vérifie l’opération de la division (en respectant les conditions sur
l’entrée).
- En cas de E>Vx, le montage ne réalise par l'opération de division.

EXRECICE 4 – ETUDE FREQUENTIELLE

1) L’expression de la transformée de Fourier d’un signal sinusoïdal :

𝐴
Soit x(t)=A.cos(2πf0t) ⟹ TF[x(t)]=X(f)= 2 .[𝛅 (𝐟 – 𝐟0) + 𝛅(𝐟 + 𝐟0)].

Le spectre :
𝐴
2

-f0 f0=500Hz

2) L’expression de la transformée de Fourier du produit d’un signal constant par un signal sinusoïdal :
(en utilisant le multiplieur AD633 qui fournit le produit de deux tensions)
Vx= A (DC)
Vy= A*cos(2πf0t) (AC)

5
 𝐴2 𝐴2
W(t)=k.𝐴2 .cos(2πf0t) = [cos(2πf0t) ⟹ TF[w(t)]= W(f)= 20 [𝛅 (𝐟 – 𝐟0) + 𝛅(𝐟 + 𝐟0)].
10

Le spectre :

𝐴2
20

-f0 f0=500Hz

3) L’expression de la transformée de Fourier du produit deux signaux sinusoïdaux :

Soit Vx=Vy=Am.cos(2πf0t).
w(t)=k.Vx.Vy= k. 𝐴2 .cos(2πf0t) cos(2πf0t)
𝐴2 1
= k.𝐴2 .𝑐𝑜𝑠 2 (2πf0t) =10 . 2 (1+cos(2π2f0t))
𝐴2
⟹ TF [w(t)]= 20 [2.𝛅(f)+ 𝛅 (𝐟 – 2𝐟0) + 𝛅(𝐟 +2𝐟0)].

Le spectre :

𝐴2
10

𝐴2
20

-2f0 f0 2f0=1000Hz
