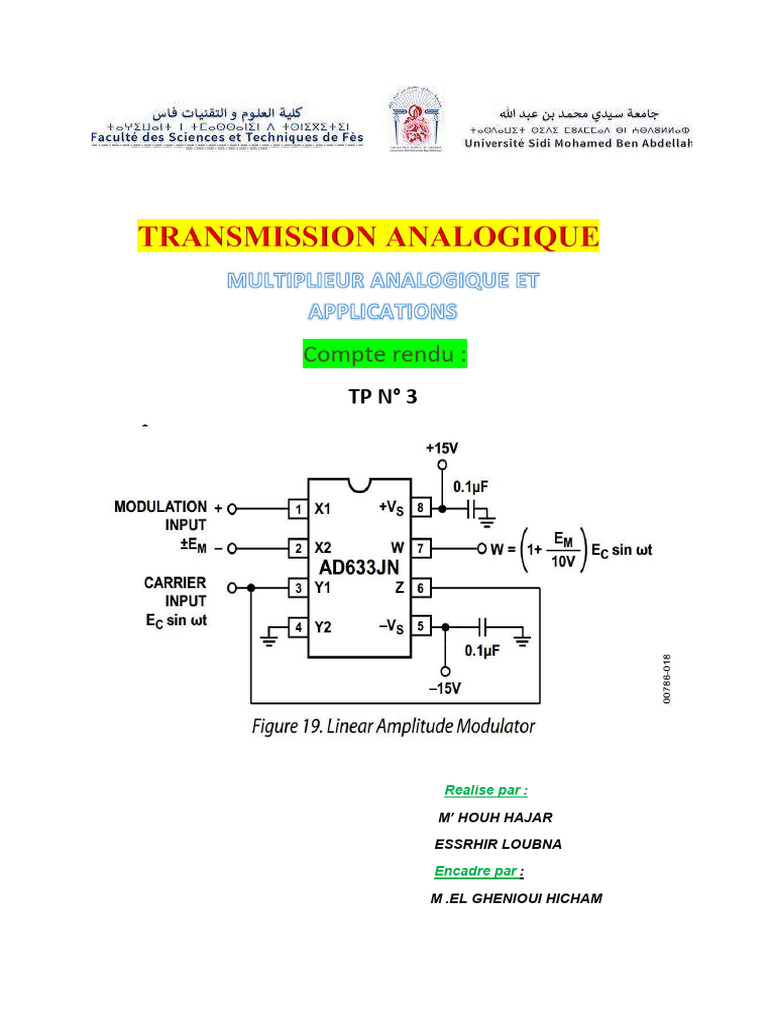

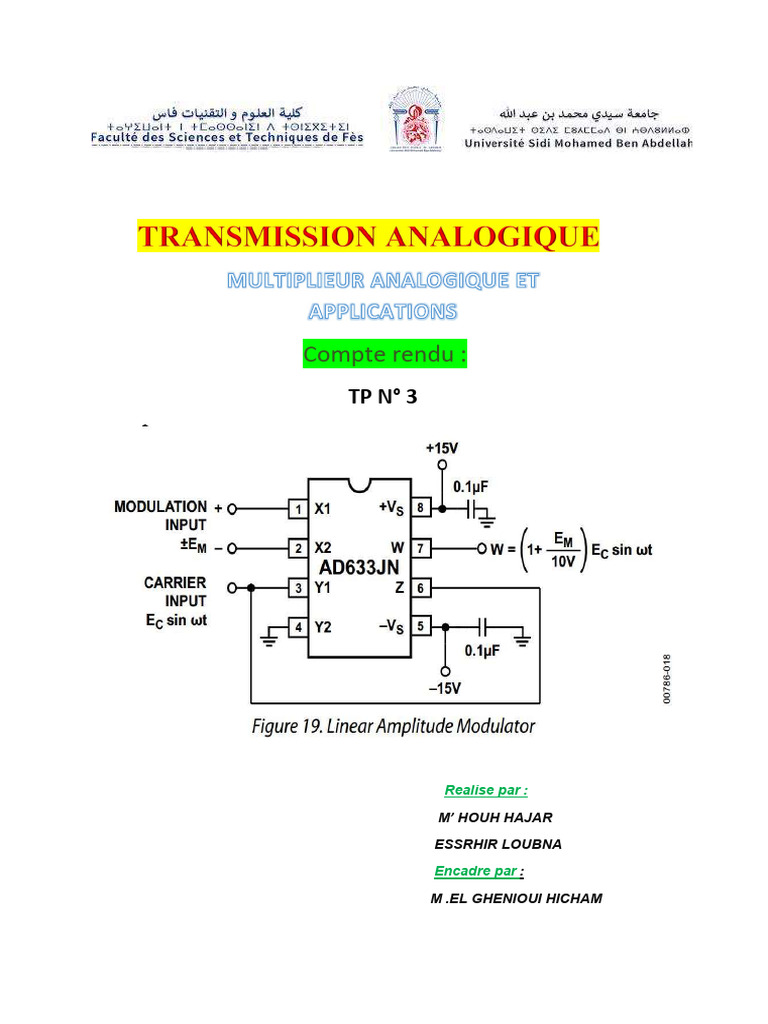

Compte rendu :

TP N° 3

Realise par :

M’ HOUH HAJAR

ESSRHIR LOUBNA
Encadre par :

M .EL GHENIOUI HICHAM

-Objectifs de l’activité :
♦ Vérifier le fonctionnement du circuit AD633
♦ Effectuer les opérations de base de la racine carrée et
de la division à l’aide du circuit AD633.

-Équipements du travail :
♦ Circuit AD633.
♦ Alimentation +/- 15 Vpp.
♦ Oscilloscope.
♦ Analyseur de spectre.
♦ GBF et AOP.

-Description du circuit AD633:

Le circuit AD633 est un multiplieur 4 quadrants . Son
brochage est donné au niveau de la figure 1.1 .
Il est généralement alimenté par les tensions continues
suivantes : +Vs=15V et –Vs=-15V

EXERCICE 1 - MONTAGE DE BASE :

On change les entrées des valeurs positives et négatives on obtient les mesures suivantes :

X1 5 5 -9 -10
 Y1 9 -9 5 -10
W 4.7 -4.6 -4.5 12.34

D’après cet ensemble de mesures, on a vérifié que, V0 =k.X1.Y1, avec k= 1/ 10.

Donc il s’agit bien d’un circuit AD633 4 quadrants.

2. Utilisation du multiplieur pour élever au carrée un signal sinusoïdal :

On a mis à l’entrée un signal carré :

X1=Y1=A.cos (2πft)

V0=K.X1.Y1= 𝐴.𝑘 /2. (1+cos (2π2ft)), avec K= 1/ 10. = 𝐴 /20. (1+cos (2π2ft))

Amplitude Valeur Moyenne Fréquence

Signal d’entrée 1V 0V 0.5 kHz
Signal de sortie 0,06V VDC -VAC=1.2-0.6=0.6V 1 kHz=2.Fentree

Remarque :

- On remarque que la fréquence du signal de sortie est double que le signal d’entrée.

- On a un composant continu sur le signal de sortie, et donc la valeur moyenne de la sortie n’est pas
nulle.

3. D’après les mesures, On remarque que le produit n’est plus réalisé à partir d’une valeur de tension
de sortie de 10V (les entrées doivent -10 V < (X1 et Y1) < +10 V.

EXERCICE 2 - RACINE CARREE

 1. On a :

la tension à la borne d'amplificateur est nulle, Donc V-= ( / 𝑅 + 𝐸 /𝑅)/( 1/ 𝑅 + 1/ 𝑅 )=V +=0

⟹ E=-W ⟹ E=𝑉02/ 10. ⟹V0 = (−10𝐸) 1/2, (avec E<0)

2. Le signal d’entrée doit être négatif.

3. On applique en entrée un signal continu et on trouve :

E -10 -8 -6 -4 -2 0
V0 10.3 8.7 7.8 6.2 4.6 0
Vthéorique 10 8.9 7.7 6.3 4.47 0

Remarque :

- Plus que E diminue ↘, plus que V0 augment ↗

- Ou bien, plus que |E| augment ↗, plus que V0 augment ↗

- La fonction mathématique reliant les deux signaux est : V0 =(−10E)1/2

4.La caractéristique V0 en fonction de E obtenue à partir des mesures :

Bonjour Monsieur,

Je suis étudiante en génie chimique. J'espère que vous allez bien. J'aimerais savoir si
vous trouvez notre compte rendu satisfaisant, car vous avez mentionné que je ne l'ai
pas fournir

Exercice 3 ,DIVISION :
MONTAGE REALISE :
MESURES PRISES :
E 5 5 5 5
VX 5 3 -4 -2
VYEXP -10.32 -16.17 11.89 24.96
VYTHEO -10 -16.66 12.5 25

3.1 ETUDE FREQUENTIELLE :

VISUALISATION DU SPECTRE D’AMLITUDE :
