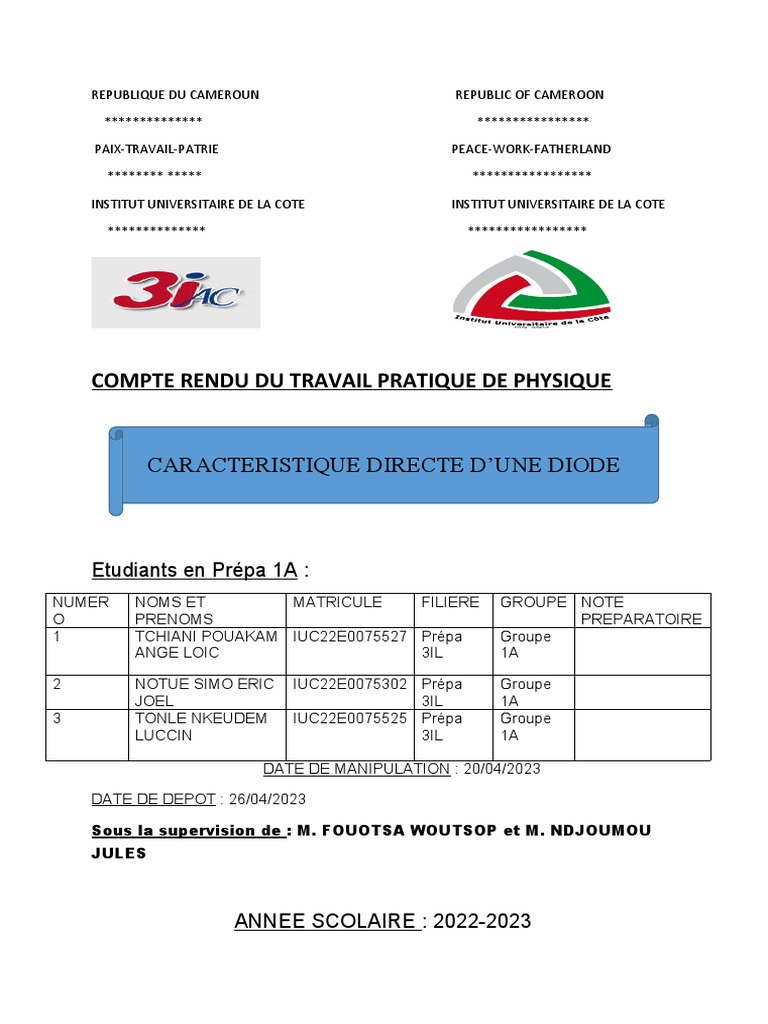

REPUBLIQUE DU CAMEROUN REPUBLIC OF CAMEROON

************** ****************

PAIX-TRAVAIL-PATRIE PEACE-WORK-FATHERLAND

******** ***** *****************

INSTITUT UNIVERSITAIRE DE LA COTE INSTITUT UNIVERSITAIRE DE LA COTE

************** *****************

COMPTE RENDU DU TRAVAIL PRATIQUE DE PHYSIQUE

CARACTERISTIQUE DIRECTE D’UNE DIODE

Etudiants en Prépa 1A :

NUMER NOMS ET MATRICULE FILIERE GROUPE NOTE
O PRENOMS PREPARATOIRE
1 TCHIANI POUAKAM IUC22E0075527 Prépa Groupe
ANGE LOIC 3IL 1A

2 NOTUE SIMO ERIC IUC22E0075302 Prépa Groupe

JOEL 3IL 1A
3 TONLE NKEUDEM IUC22E0075525 Prépa Groupe
LUCCIN 3IL 1A

DATE DE MANIPULATION : 20/04/2023

DATE DE DEPOT : 26/04/2023

Sous la supervision de : M. FOUOTSA WOUTSOP et M. NDJOUMOU

JULES

ANNEE SCOLAIRE : 2022-2023

 INTRODUCTION
Les diodes sont des composants électroniques qui permettent de laisser le courant
passer dans un seul sens. Elles sont largement utilisées dans les circuits
électroniques pour la rectification, la protection et la régulation de la tension. Ceux-ci
admettent également une tension seuil et une résistance dynamique.

I-BUT DE LA MANIPULATION
Le but de cette manipulation est de comprendre le fonctionnement d’une diode et
d’étudier ses caractéristiques.

Désignation Caractéristiques Quantité

Alimentation 0-15 V 1
stabilisée
Diode à jonction 1
Résistance de protection 1

Fils de connexion 6
Plaque d’essai 1
Ampèremètre 1
Voltmètre 1
II-Liste du matériel

Voltmètre : qui sert à mesurer la tension électrique aux bornes d’un conducteur ohmique.
Ampèremètre : qui sert à mesurer, l’intensité du courant électrique qui traverse le
conducteur ohmique.
Fils de connexion : qui permet d’interconnecter les différents composants d’un circuit.
L’alimentation stabilisé : qui alimente le circuit avec une tension continue.

CARACTERISTIQUE DIRECTE D’UNE DIODE 1

Diode à jonction : qui permet de laisser passer le courant électrique.
Plaque d’essai : qui permet de tester ou prototype un circuit.

III-Principe de la Manipulation
1. Montage du circuit : Nous avons connecté la diode en série avec le
générateur et l’ampèremètre puis nous l’avons mis en parallèle avec le
voltmètre.
2. Mesure de la tension et de l’intensité : Nous avons fait varie la tension
entrante et à chaque fois nous avons mesuré la tension aux bornes de
la diode ainsi que le courant qui la traverse.

IV-Montage de la manipulation

V A

V-ETUDE THEORIQUE

CARACTERISTIQUE DIRECTE D’UNE DIODE 2

 Incertitude et valeur réelle
a) Incertitude

Les données de l’ampèremètre sont :

Calibre=10 mA classe=1.5

Les données du multimètre sont :

Calibre=1 v classe=1

L’incertitude se détermine comme suit :

classe∗calibre
∆x=
echelle

Sur I :

−3
1.5∗10∗10
∆I= =1.5*10-4≈0.0001 A
100

Sur U :

1∗1
∆U=∆U= =0.01 V
100

b) Valeur réelle

valeur lue∗calibre
Valeur réelle= echelle

c) Résistance dynamique

U =r d I+Vs

U−Vs
rd =
I

CARACTERISTIQUE DIRECTE D’UNE DIODE 3

 TABLEAU DE DONNEES
U(V) 0,02±0,01 0,03± 0.01 0,11± 0,01 0,12± 0,01 0,13± 0,01 0,14± 0,01 0,14± 0,01

I(A) 0,0000 ± 0,0001 0,0000 ± 0,0001 0,0007 ± 0,0001 0,0011 ± 0,0001 0,0018 ± 0,0001 0,0019 ± 0,0001 0,0021 ± 0,0001
U(V) 0,15 ± 0,01 0,12 ±0,01 0,14 ± 0,01 0,16 ±0,01 0,17 ± 0,01 0,18 ±0,01 0,22 ±0,01

I(A) 0,0025 ± 0,00010,0010 ± 0,00010,0020 ± 0,00010,0040 ± 0,00010,0070 ± 0,00010,0100 ± 0,00010,045 ± 0,0001

U(V) 0,22 ±0,01

I(A) 0,051 ± 0,0001

GRAPHE :(sur papier millimétré)

Valeur de r d :
U=ri
16,6−7 9,6 0,024
a 1= = = =0,4 8 ohm
24−18,1 5,9 0,05

15 , 6−6 9,6 0,024

a 2= = = =0 ,35 ohm
2 5−16,8 8,2 0 ,069

a1 +a 2 0,4 8+ 0,35
rd = = =0,41 ohm
2 2

∆ =|a1−a 2| =|0 , 4−0,35|=0,065 ohm

rd 2 2

Donc : r d =( 0,410 ± 0,065 ) ohm

Tension seuil :
Vs=U−r d I

Vs=0,22−0,4∗0,051=0,2 v

CARACTERISTIQUE DIRECTE D’UNE DIODE 4

 VI-DISCUSSION
En analysant les résultats obtenus, nous pouvons conclure que la diode à jonction
est un composant qui permet le passage du courant électrique dans un seul sens. En
effet, lorsque la tension d’entrée est nulle, l’intensité qui circule dans le circuit est
également nulle. Lorsque la tension d’entrée est positive, l’intensité qui circule dans
le circuit augmente progressivement. Cela nous a donc permit de déterminer
expérimentalement la résistance dynamique : r d =( 0,410 ± 0,065 ) ohm et une tension
seuil : Vs=0,2 v .

CONCLUSION GENERALE
Ce TP nous a permis de mieux comprendre les caractéristiques de la diode à
jonction et son utilisation dans les circuits électroniques. Nous avons également
appris à mesurer les différentes valeurs de l’intensité et de la tension et à dresser un
graphique de la caractéristique de la diode.

CARACTERISTIQUE DIRECTE D’UNE DIODE 5

 ANNEXE :

AMPEREMETRE VOLTMETRE MULTIMETRE

RE

Résistor

MONTAGE

CARACTERISTIQUE DIRECTE D’UNE DIODE 6
