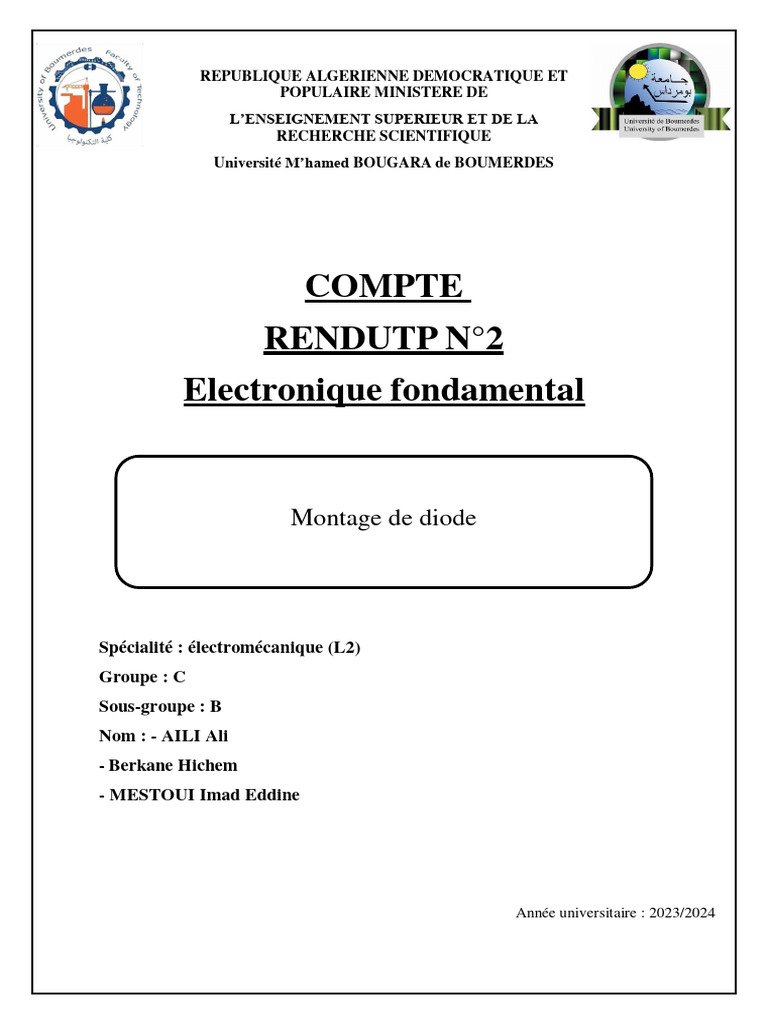

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET

POPULAIRE MINISTERE DE
L’ENSEIGNEMENT SUPERIEUR ET DE LA
RECHERCHE SCIENTIFIQUE
Université M’hamed BOUGARA de BOUMERDES

COMPTE
RENDUTP N°2
Electronique fondamental

Montage de diode

Spécialité : électromécanique (L2)

Groupe : C
Sous-groupe : B
Nom : - AILI Ali
- Berkane Hichem
- MESTOUI Imad Eddine

Année universitaire : 2023/2024

 PARTIE THEORIQUE
Objectif
*Découvrir le composant électrique – la diode à jonction PN –
*Relever la caractéristique courant-tension d’une diode à jonction dans le sens direct et inverse
*Déterminer la résistance dynamique de la diode.
Définitions
 Diode à jonction

Est un dipôle non linéaire et non symétrique (polarisée) réalisée à base de semi-conducteur par la
juxtaposition de deux zones dopées avec des porteurs de signes opposé (PN), on parle alors d’une Jonction.
Elle est constituée de deux électrodes :
 Anode (A)
 Cathode(K)

Polarisation de la diode
 Polarisation direct

La tension appliquée (VAK > 0) permet le passage d’un courant électrique de l’anode vers la cathode

appelé courant direct.

 Polarisation inverse
La tension appliquée (VAK < 0) empêche le passage du courant. Le courant inverse est pratiquement
nul.
Polarisation direct
Polarisation inverse
Caractéristique courant –tension de la diode
Cette caractéristique décrit l’évolution du courant traversant la diode en fonction de la tension à ses
bornes en courant continu

Matériels
1. Résistance

2. Voltmètre

3. Ampèremètre

4. La plaque d’essai

5. Alimentation d’une tension continue

6. Diode

Lois
Loi des mailles : Valim – VD – VR = 0

VR = Valim – VD
R.I = Valim – VD
I=(Valim-VD)/R

5
PARTIE PRATIQUE
1.1 Dans ce montage la diode est bloquée le courant

1.2 On a mesuré la tension par le voltmètre et le courant par l’ampèremètre et tant que la diode bloque
le courant alors I=0 après on a utilisé la règle suivante et on a classé les valeurs dans le tableau
ci-dessous
V=Lecture(v)*Calibre(v)/échelle(v)
Donc
E(V)=0.6, Lv=6, Cv=10, ev=100
E(V)=1, Lv=3, Cv=30, ev=100
E(V)=2, Lv=6, Cv=30, ev=100
E(V)=3, Lv=10, Cv=30, ev=100
E(V)=4, Lv=13, Cv=30, ev=100
E(V)=5, Lv=16, Cv=30, ev=100
E(V)=6, Lv=20, Cv=30, ev=100
E(V)=7, Lv=23, Cv=30, ev=100
E(V)=8, Lv=27, Cv=30, ev=100
E(V)=9, Lv=29, Cv=30, ev=100
E(V)=10, Lv=33, Cv=30, ev=100

V1(v) 0,6 0,9 1,8 3 3,9 4,8 6 6,9 8,1 8,7 9,9
I1(A) 0 0 0 0 0 0 0 0 0 0 0
E(v) 0,6 1 2 3 4 5 6 7 8 9 10

2.1 Dans cette figure la diode est passante

2.2 On a mesuré la tension par le voltmètre et le courant par l’ampèremètre après on a utilisé les règles
suivantes et on a classé les valeurs dans le tableau ci-dessous

Pour le courant I=LA*CA/eA

E(V)=0.6, LA=52, CA=100*10−6, eA=100
E(V)=1, LA=4, CA=10*10−3 , eA=100
E(V)=2, LA=14, CA=10*10−3, eA=100
E(V)=3, LA=23, CA=10*10−3, eA=100
E(V)=4, LA=12, CA=30*10−3, eA=100
E(V)=5, LA=14, CA=30*10−3, eA=100
E(V)=6, LA=17, CA=30*10−3, eA=100
E(V)=7, LA=20, CA=30*10−3, eA=100
E(V)=8, LA=24, CA=30*10−3, eA=100
E(V)=9, LA=27, CA=30*10−3, eA=100
E(V)=10, LA=30, CA=30*10−3 , eA=100 6
Pour la tension V=Lv*Cv/ev

E(V)=0.6, Lv=52, Cv=1, ev=100

E(V)=1, Lv=59, Cv=1, ev=100
E(V)=2, Lv=62.5, Cv=1, ev=100
E(V)=3, Lv=64, Cv=1, ev=100
E(V)=4, Lv=65, Cv=1, ev=100
E(V)=5, Lv=66, Cv=1, ev=100
E(V)=6, Lv=67, Cv=1, ev=100
E(V)=7, Lv=22, Cv=3, ev=100
E(V)=8, Lv=25, Cv=3, ev=100
E(V)=9, Lv=26, Cv=3, ev=100
E(V)=10, Lv=27, Cv=3, ev=100

V2(v) 0,52 0,59 0,625 0,64 0,65 0,66 0,67 0,66 0,75 0,78 0,81
I2(A) 0,000055 0,0004 0,0014 0,0023 0,0036 0,0042 0,0051 0,006 0,0072 0,0081 0,009
E(v) 0,6 1 2 3 4 5 6 7 8 9 10

CONCLUSION
En conclu que la diode permet au courant de circuler facilement dans une direction, mais restreint fortement
le courant de circuler dans la direction opposée.
