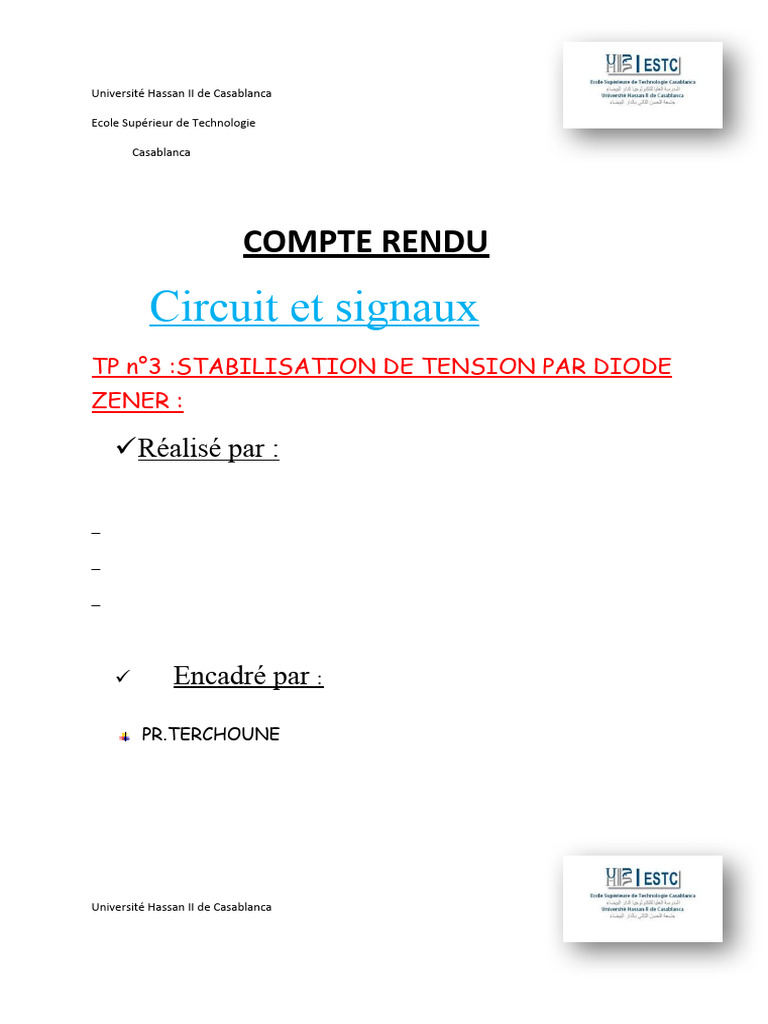

Université Hassan II de Casablanca

Ecole Supérieur de Technologie

Casablanca

COMPTE RENDU
Circuit et signaux
TP n°3 :STABILISATION DE TENSION PAR DIODE
ZENER :

Réalisé par :

 Encadré par :

PR.TERCHOUNE

Université Hassan II de Casablanca

Ecole Supérieur de Technologie

Casablanca

SOMMAIRE :

 Objectif du TP
 Matériels utilisés
 La manipulation
 conclusion
objectif du TP :
Connaître la caractéristique I = f(U) d'une diode zener.

- Savoir polariser la diode zener (détermination de la valeur de RP)

pour les deux types de stabilisation (amont et aval).

Connaître les composants élémentaires de l’électronique et leurs

applications dans les fonctions de base

Matériel utilisé :

Voltmètre :

Le voltmètre est un appareil pour mesurer

la tension (différence de potentiel) entre
deux points. La plupart des voltmètres
actuels sont numériques

Résistance variant R :

une résistance est un composant

électrique ou électronique dont la principale caractéristique est
d’opposer une plus ou moins grande résistance (mesurée en Ohms) à
la circulation du courant électrique.

ALIMENTATION STABILISE (DC) :

Une alimentation stabilisée est un dispositif
électronique, utilisant un éventuel redressement
à l'aide de diodes suivi d'un filtrage capacitif,
permettant le réglage de la tension. Ce type
d'alimentation ne comporte pas de circuit de
régulation, tout au plus un système
 d'abaissement actif de la tension (par claquage à
l'aide d'une diode Zener par exemple, épaulée en
option d'un transistor 'ballast' pour en
augmenter le courant disponible).
Boite à décades :
Une boîte de décade ou une boîte de résistance à décades (en
anglais : decade box) est une résistance dotée d'un sélecteur qui permet
de modifier la valeur (en ohms) de la résistance sur une échelle de dix. Il
s'agit d'une pièce préfabriquée qui peut être adaptée sur différents
circuits électriques.

III - MANIPULATION :
Faire varier la valeur de la tension u aux bornes de l’alimentation et
lire sur le voltmètre les valeurs correspondantes de la tension Ud aux
bornes de la diode On prendra des valeurs négatives et positives.
Lire la valeur de l’intensité du courant sur l’ampèremètre. On prendra
une vingtaine de valeurs aussi régulièrement espacées que possible.
Pour prendre des valeurs négatives,il suffit d’inverser les
branchements aux bornes de l’alimentation.

TABLEAU DE MESURES :

E 0.05 0.15 0.2 0.5 1 2.5 5 8 9.1

U(V) 20mV 0.1 0.14 0.42 0.92 2.1 5 8 0.9
I(A) 12µA 10 µA 11 µA 26 µA 50 µA 14
µA
28
µA
44
µA
0.12

On inverse la diode :

E 0.05 0.15 0.2 0.5 1 2.5 5 8 9.1

U(V) 18mV 0.1 0.15 0.44 0.6 2.2 4.9 8 9.1
I(A) 14 µA 10 12 26 9 µA 15 28 44 50
µA µA µA µA µA µA µA
Définition :
La stabilisation permet d’obtenir une tension ‘’la plus continue
possible’’ malgré des ‘’perturbations extérieures » » On utilise les
caractéristiques intrinsèques d’un composant stabilisateur ( diode
zéner

Stabilisation de tension :

De par leurs caractéristiques, les diodes Zener sont idéales pour

stabiliser des tensions continues ayant une ondulation résiduelle non
négligeable (cas des tensions redressées filtrées). Le montage de la
figure 1 est un stabilisateur de tension. Il permet de maintenir la
tension U, aux bornes de la charge Ru, sensiblement constante
lorsque le courant UI , varie entre 0 et U max I et/ou lorsque la
tension d'entrée (non régulée) Vc varie entre V etV C C min max ,
c'est le cas des tensions redressées filtrées. Pour que la diode Zener
fonctionne et assure son rôle de stabilisateur, il faut qu'un courant
Iz non nul circule en permanence dans ce composant, et ce quelque
soient les variations de la tention d’entrée VC et de la charge RU
ETUDE STATIQUE :

Stabilisation amont :
possibles :
le montage AMONT ou montage LONGUE DERIVATION dans lequel
on mesure la tension aux bornes du dipole étudié et de

l'ampèremètre

montage en Amont :

Ve 1 3 5 6 9 10 13 14

Vs 0.84 2.4V 4.1V 5V 7.6V 8.4V 9.6V 9

V

On mesure la vraie valeur de l'intensité qui circule dans la

résistance : ΔI = 0. Par contre le voltmètre mesure la différence de
potentiel aux bornes de l'ensemble résistance + ampèremètre. On
mesure V = (Rx + Ra).I
L'incertitude de mesure liée au montage utilisé est donc ΔRx / Rx =

Ra.I / V = Ra / Rx
Stabilisation Aval :
le montage AVAL ou montage COURTE DERIVATION dans lequel on mesure la
tension aux bornes du dipole étudié.

Montage en aval :

Rc
Vs
Is
On mesure la valeur vraie de V : ΔV = 0. Mais l'ampèremètre mesure
la somme des courants qui circulent dans la résistance (I) et dans le
voltmètre (i).
i = ΔI = V / Rv. Donc ΔRx / Rx = V / I.Rv = Rx / Rv.

Conclusions pratiques :
Pour les faibles résistances, Rx / Rv est plus petit que Ra / Rx : il
faut utiliser le montage AVAL
Pour les grosses résistances, c'est l'inverse qui se produit et il faut
utiliser le montage AMONT.
