Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

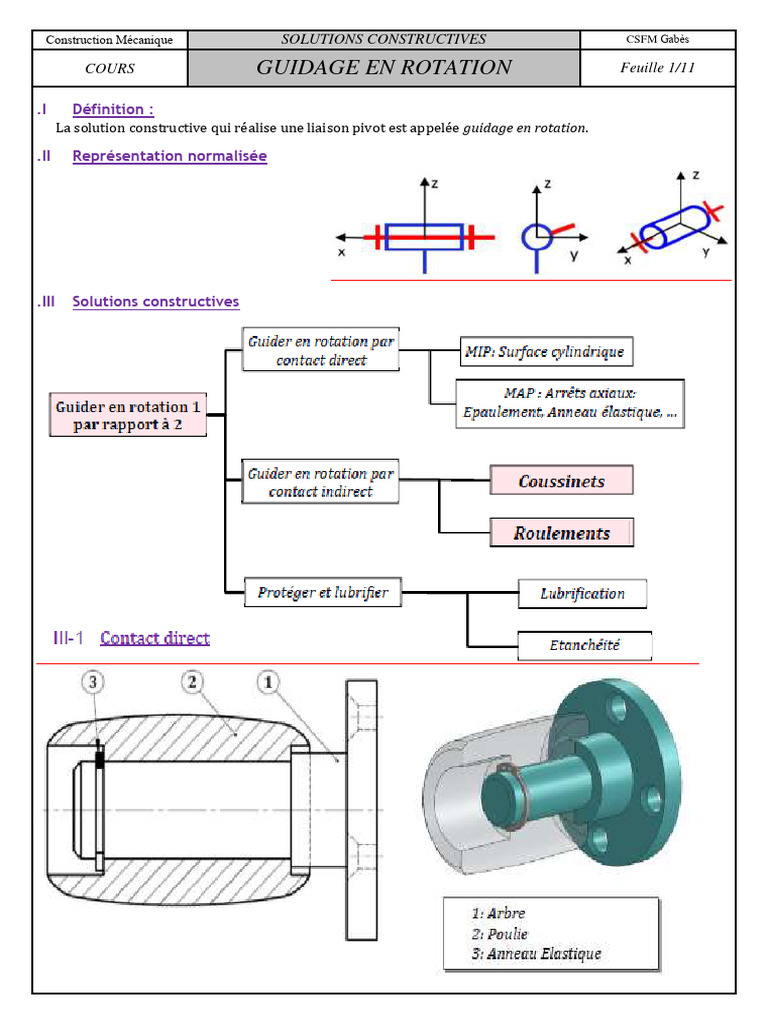

COURS GUIDAGE EN ROTATION Feuille 1/11

.I Définition :
La solution constructive qui réalise une liaison pivot est appelée guidage en rotation.

.II Représentation normalisée

.III Solutions constructives

 Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 2/11

1.1 ) Avantage :

Coût peu élevé

1.2 ) Inconvénients

Frottements, Echauffement, Usure

1.3 ) Domaine d’utilisation
A cause des risques d’échauffement, cette solution est à réserver aux domaines suivants :
 Faibles vitesses ;
 Efforts transmissibles peu élevés
III-2 Contact indirect : Guidage par Coussinets
Le principe du contact direct est amélioré en interposant des bagues de frottement qui vont :
 Diminuer le coefficient de frottement ;
 Augmenter la durée de vie de l’arbre et du logement ;
 Diminuer le bruit ;
Reporter l’usure sur les bagues.
 Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 3/11

III-3 Guidage en rotation par roulements

3.1 Principe :
Pour améliorer le rendement, on remplace le frottement de glissement par le frottement de
roulement en interposant des éléments roulants (Billes Rouleaux cylindrique ou conique, Aiguilles)
entre l’arbre et son moyeu « alésage ».

3.2 Composition d’un roulement :

1 : Bague extérieure, liée à l’alésage (logement du roulement)

1
2 : Bague intérieure, liée à l’arbre
2
3 : Cage, assure le maintien des éléments roulants

3 4 : Eléments roulants, situés entre les deux bagues :

4

3.3 Représentation graphique :

 Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 4/11

3.4 Types de charge supportées par les roulements :

Charge ………………. Charge ………………. Charge ……………….

3.5 Les principaux types de roulements à billes et à rouleaux :

Aptitude à la
Représentation Aptitude à Remarques
Type de roulement charge
la vitesse Utilisations
Normale Conventionnelle Radiale Axiale

Roulement Le plus utilisé.

Très économique.Existe
à billes +++ ++ +++ en plusieurs variantes
à contact radial (Etanche, avec rainure
et segment d’arrêt …)

Les roulements à une

Roulement
rangée de billes doivent
à une ou deux être montés par paire.
+++ +++ ++ Avec une rangée de
rangées de billes
billes, la charge ne peut
à contact oblique être appliquée que d’un
côté.

Il se monte par paire. Il

Roulement à
est utilisé lorsque
deux rangées l’alignement des paliers
+++ + ++ est difficile ou dans le
de billes
cas d’arbre de grande
à rotule longueur pouvant fléchir
sensiblement.

Roulement à Il supporte des grandes

rouleaux ++++ 0 +++ charges radiales. Les
bagues sont séparables,
cylindriques facilitant le montage.

Roulement à Il se monte par paire et

rouleaux ++++ +++ ++ en opposition. Les
bagues sont séparables,
coniques facilitant le montage.

Légende : ++++ : Très élevé +++ : Elevé ++ : Modéré + : Passable 0 : Nul

Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 5/11

3.6 REGLES DE MONTAGE DES ROULEMENTS :

………………………………………………………………………………………………………...

………………………………………………………………………………………………………...

………………………………………………………………………………………………………...

………………………………………………………………………………………………………...

Montage ARBRE TOURNANT Montage ALESAGE (moyeu) TOURNANT

La bague intérieure est …………………… La bague intérieure est ……………………

La bague extérieure est …………………... La bague extérieure est …………………...

3.7 MISE EN PLACE DES ARRETS EN TRANSLATION

Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 6/11

3.8 COTATION DES PORTEES DE ROULEMENT :

………………………………………………………………………………………………….……..….
 Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 7/11

3.9 MONTAGE DES ROULEMENTS A BILLES A CONTACT RADIAL :

1er cas : ARBRE TOURNANT par rapport à la charge

 Ajustements :
- Les bagues intérieures tournantes sont montées
………………..……… : FIXE

Tolérance de l’arbre : .……

- Les bagues extérieures fixes sont montées

40 …...

13 ….
TOURNANT
………………..……… :
Tolérance de l’alésage : .……

 Arrêts axiaux des bagues :

- Les bagues intérieures montées sérrées sont arrêtées
en translation par quatre obstacles : ………………..….
Ajustement ………………………….
- Les bagues extérieures montées glissantes sont arrêtées
en translation par deux obstacles : ………………..…... Ajustement ………………………….

2nd cas : ALESAGE (moyeu) TOURNANT par rapport à la charge

 Ajustements :
- Les bagues intérieures fixes sont montées
TOURNANT
………………..……… :
Tolérance de l’arbre : .……
40 …...

13 ….

- Les bagues extérieures tournantes sont montées FIXE

………………..……… :
Tolérance de l’alésage : .……

 Arrêts axiaux des bagues :

- Les bagues intérieures montées glissantes sont arrêtées
en translation par deux obstacles : ………………..…... Ajustement ………………………….

- Les bagues extérieures montées sérrées sont arrêtées Ajustement ………………………….

en translation par quatre obstacles : ………………..….
 Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 8/11

3.10 APPLICATION : TOURET A MEULER Ensemble en

rotation

Echelle 1:2

(Meule)

L’arbre porte-meule (2) est guidé en rotation par deux roulements (3) et (4). Répondre aux questions suivantes :
a) Colorier l’ensemble des pièces en rotation
b) De quel type de roulement s’agit-il ? ………………………………………………………………………….
c) Est-ce un montage à arbre ou à alésage tournant ? ……………………………………...…………………...

d) Quelles sont les bagues montées serrées (extérieures ou intérieures) ? ……………………………………….

e) Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) : ………………………….……

f) La bague intérieure du roulement (4) est liée indirectement en translation avec l’arbre (2), à gauche en G, à droite
en H. Etablir sur le diagramme ci-dessous, la suite des contacts entre la bague intérieure et l’arbre (2) :

g) Les bagues extérieures sont-elles montées avec jeu ou avec serrage ? ………………………….……………

h) Identifier les obstacles arrêtant ces bagues axialement (A, B, C, D, E, F, G, H) : ………………………….……

i) La bague extérieure du roulement (3) est-elle liée en translation avec le bâti (1) (OUI ou NON) ? ………………

j) Donner la tolérance des portées des bagues intérieures situées sur l’arbre : …….……….……….……..….…

k) Donner la tolérance des portées des bagues extérieures situées sur l’alésage : …….……….……….………..
l) Coter les portées de roulement sur l’arbre (2)
m) Coter les portées de roulement sur les alésages (1) et (8)
 Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 9/11

3.11 MONTAGE DES ROULEMENTS A ROULEAUX CONIQUES :

Ces roulements doivent être montés par paire et en opposition (roulements montés inversés).

1er cas : ARBRE TOURNANT par rapport à la charge

MONTAGE DIRECT EN « X »
Montage appelé en « X » car les perpendiculaires aux chemins de roulement dessinent un « X »
 Ajustements :
- Les bagues intérieures tournantes sont montées FIXE
………………..……… :
C
D
Tolérance de l’arbre : .……

A B

45 …...
- Les bagues extérieures fixes sont montées

14 ….
………………..……… : TOURNANT

Tolérance de l’alésage : .…… A B

 Liaisons axiales des bagues : C

D

- Les bagues intérieures avec l’arbre :

…………..……………..……………..………………
- Les bagues extérieures avec l’alésage : Ajustement ………………………….

…………..……………..……………..……………… Ajustement ………………………….

…………..……………..……………..………………

2nd cas : ALESAGE (moyeu) TOURNANT par rapport à la charge

MONTAGE INDIRECT EN « O »
Montage appelé en « O » car les perpendiculaires aux chemins de roulement dessinent un « O »
 Ajustements :
- Les bagues intérieures fixes sont montées
TOURNANT
………………..……… :
A B
Tolérance de l’arbre : .……
C
D
45 …...

- Les bagues extérieures tournantes sont montées

14 ….

FIXE
………………..……… :
Tolérance de l’alésage : .……
C D

 Liaisons axiales des bagues :

A B
- Les bagues intérieures avec l’arbre :
…………..……………..……………..………………
…………..……………..……………..……………… Ajustement ………………………….
- Les bagues extérieures avec l’alésage : Ajustement ………………………….
…………..……………..……………..………………
 Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 10/11

3.12 MONTAGE DES AUTRES TYPES DE ROULEMENT :

 Pour les roulements à rouleaux cylindriques, les roulements à deux rangées de billes à contact oblique et les
montages mixtes, on applique les mêmes règles de montage que pour les roulements à billes à contact
radial (§ II.6).
 Pour les roulements à une rangée de billes à contact oblique, on applique les mêmes règles de montage
que pour les roulements à rouleaux coniques (§ II.8).
3.13 APPLICATION : ROUE DE REMORQUE OU CARAVANE

Echelle 3 :4

La jante d’une roue est fixée sur un ensemble moyeu/tambour de frein (2) . Cet ensemble est guidé en rotation autour de
la fusée de l’essieu (1) avec deux roulements (3) et (4) :
a) Colorier l’ensemble des pièces en rotation
b) De quel type de roulement s’agit-il ? …………………………………………………………….…………...
c) Est-ce un montage à arbre ou à alésage tournant ? ……………………………………...……………………

d) Est-ce un montage direct en « X » ou indirect en « O » ? ………………………………………………..…….

e) Comment appelle-t-on l’écrou (6) ? …………………………………………………………….………….…

f) Quelle est la fonction de la rondelle (7) ? …………………………………………………………….……….

g) Choisir une rondelle-frein (7) entre les deux rondelles ci-contre et justifier :
(A) ou (B) : ………………………………………….…….……….………………..…….
h) Les bagues intérieures sont montées serrées ou avec jeu ? …………………………………………..……….
i) Donner la tolérance des portées des bagues intérieures situées sur l’arbre : …….……….……….……..….…
j) Les bagues extérieures sont-elles montées serrées ou avec jeu ? ……………………………………..…..….
k) Donner la tolérance des portées des bagues extérieures situées sur l’alésage : …….………..……….………..
l) Quel élément permet de régler axialement le jeu du montage des roulements ? ………...….……….…………
m) Coter les portées de roulement sur la fusée de l’essieu (1)
n) Coter les portées de roulement sur l’ensemble moyeu/tambour de frein (2).
Construction Mécanique SOLUTIONS CONSTRUCTIVES CSFM Gabès

COURS GUIDAGE EN ROTATION Feuille 11/11
