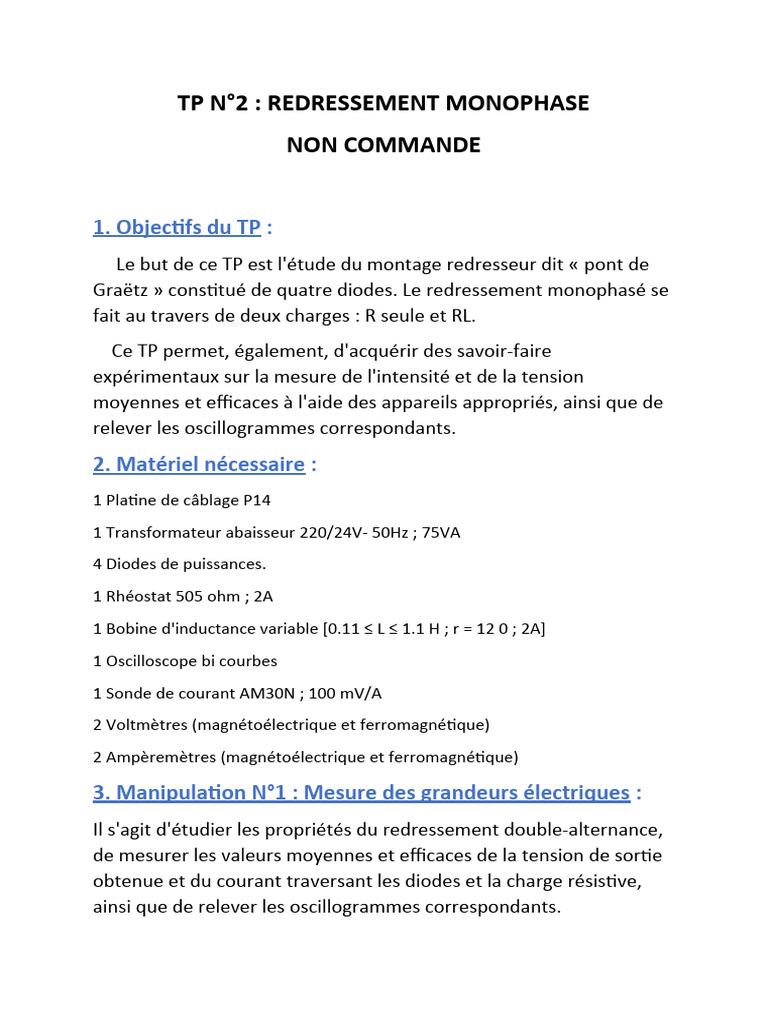

TP N°2 : REDRESSEMENT MONOPHASE

NON COMMANDE

1. Objectifs du TP :
Le but de ce TP est l'étude du montage redresseur dit « pont de
Graëtz » constitué de quatre diodes. Le redressement monophasé se
fait au travers de deux charges : R seule et RL.
Ce TP permet, également, d'acquérir des savoir-faire
expérimentaux sur la mesure de l'intensité et de la tension
moyennes et efficaces à l'aide des appareils appropriés, ainsi que de
relever les oscillogrammes correspondants.
2. Matériel nécessaire :
1 Platine de câblage P14
1 Transformateur abaisseur 220/24V- 50Hz ; 75VA
4 Diodes de puissances.
1 Rhéostat 505 ohm ; 2A
1 Bobine d'inductance variable [0.11 ≤ L ≤ 1.1 H ; r = 12 0 ; 2A]
1 Oscilloscope bi courbes
1 Sonde de courant AM30N ; 100 mV/A
2 Voltmètres (magnétoélectrique et ferromagnétique)
2 Ampèremètres (magnétoélectrique et ferromagnétique)

3. Manipulation N°1 : Mesure des grandeurs électriques :

Il s'agit d'étudier les propriétés du redressement double-alternance,
de mesurer les valeurs moyennes et efficaces de la tension de sortie
obtenue et du courant traversant les diodes et la charge résistive,
ainsi que de relever les oscillogrammes correspondants.
  Schéma du montage
Le redresseur est un pont de Graëtz placé au secondaire d'un transformateur.
Dans un premier temps le courant est juste limité par une résistance R.

 Câblage du schéma réalisé en TP :

  Recommandations préliminaires pour l'expérimentation
• L'oscilloscope est l'instrument de mesure de base dans cette
manipulation. Il est particulièrement important de connaitre la
différence entre les positions AC et DC !
• Pour les courants, on utilisera une sonde de courant « AM30N »
les chronogrammes seront gradués en Ampère en utilisant le réglage
sur 100 mV/A
Les masses des deux voies de l'oscilloscope étant communes,
dans le cas du redressement par pont de diodes, il y a risque de
court-circuit et de détériorations des diodes, si l'on visualise
simultanément les tensions d'entrée ve(t) et aux bornes de la charge
uc(t).
Ne jamais visualiser simultanément les tensions d'entrée et de
sortie. Si nécessaire, visualiser les individuellement une après l'autre.
 Câblage du schéma avec l’oscilloscope :
  La formule de la valeur efficace :
Ueff = Umax/√2
 La formule de la valeur moyenne :
Umoy = Umax/T
Umax : la valeur maximale.
T : la période de temps.
 Les tensions et les courants mesurées à l’aide de
l’oscilloscope :
La valeur moyenne de is(t) et Uc(t) à l’aide de l’oscilloscope :
is(t) = 0.5A
Uc(t) = 20V
La valeur efficace de is(t) et Uc(t) à l’aide de l’oscilloscope :
is(t) = 1.06A
Uc(t) = 16.98V

 Les tensions et les courants mesurées à l’aide des

appareils de mesure :
 Pour un ampèremètre et voltmètre analogique
magnétoélectriques :
is(t) = 0A
ic(t) = 0.33A
Uc(t) = 18V

 Pour un ampèremètre et voltmètre analogique

ferromagnétiques :
is(t) = 0.25A
ic(t) = 0.4A
Uc(t) = 21V
