KOUOKAM KAMDEM ROLAND

AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

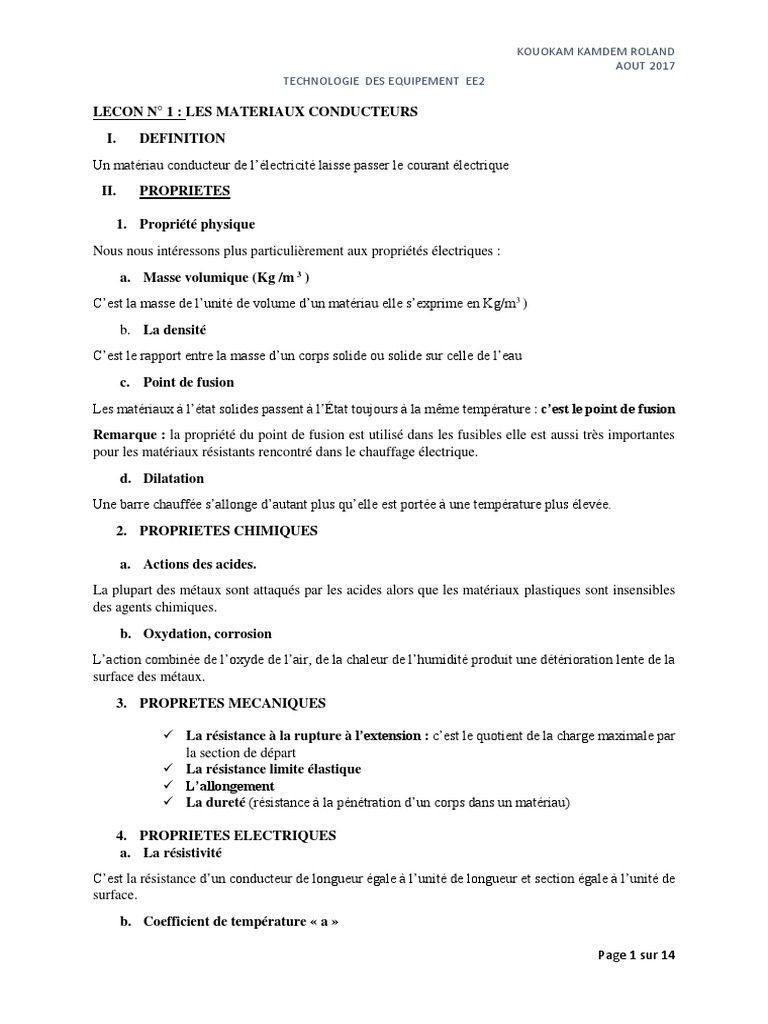

LECON N° 1 : LES MATERIAUX CONDUCTEURS

I. DEFINITION
Un matériau conducteur de l’électricité laisse passer le courant électrique
II. PROPRIETES

1. Propriété physique
Nous nous intéressons plus particulièrement aux propriétés électriques :
a. Masse volumique (Kg /m 3 )
C’est la masse de l’unité de volume d’un matériau elle s’exprime en Kg/m3 )
b. La densité
C’est le rapport entre la masse d’un corps solide ou solide sur celle de l’eau
c. Point de fusion
Les matériaux à l’état solides passent à l’État toujours à la même température : c’est le point de fusion
Remarque : la propriété du point de fusion est utilisé dans les fusibles elle est aussi très importantes
pour les matériaux résistants rencontré dans le chauffage électrique.
d. Dilatation
Une barre chauffée s’allonge d’autant plus qu’elle est portée à une température plus élevée.
2. PROPRIETES CHIMIQUES

a. Actions des acides.

La plupart des métaux sont attaqués par les acides alors que les matériaux plastiques sont insensibles
des agents chimiques.
b. Oxydation, corrosion
L’action combinée de l’oxyde de l’air, de la chaleur de l’humidité produit une détérioration lente de la
surface des métaux.
3. PROPRETES MECANIQUES

 La résistance à la rupture à l’extension : c’est le quotient de la charge maximale par

la section de départ
 La résistance limite élastique
 L’allongement
 La dureté (résistance à la pénétration d’un corps dans un matériau)

4. PROPRIETES ELECTRIQUES
a. La résistivité
C’est la résistance d’un conducteur de longueur égale à l’unité de longueur et section égale à l’unité de
surface.
b. Coefficient de température « a »

Page 1 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

Lorsque la température d’un matériau varie, la résistivité ρ du matériau varie également

III. DIFFERENTS TYPES DES MATERIAUX CONDUCTEURS

 Conducteurs et câbles
 Pièces d’appareillages
 Fusibles

IV. CHOIX DES MATERIAUX CONDUCTEURS

Le choix des matériaux conducteurs s’effectue en fonction des différentes conditions :
 Electrique (résistivité, tension admissible)
 Mécanique
 Physique et chimique

V. TABLEAU REPRESENTANT LES MATERIAUX CONDUCTEURS USUELS

Propriété Masse Point de Résistivité Coefficient de Emplois

volumique fusion température
Désignation et Kg/dm3 ᵒC × 10−8 Ωm × 10−4
composition
Cuivre réduit 8.9 1080 1.72 4.25 Fils – câbles-
à 99.9% Cu barres
Cuivre écroui 8.9 1020 1.72 4.25 Contacts
dur appareillage
Aluminium A 2.7 660 2.78 45 Câbles-
5 a 99.5% Al 2.83 bornes de
connexion –
cage de
moteur
Argent (Ag) 10.5 96+0 1.59 40 Fusible-
contacts

Page 2 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

LECON N° 2 : LES MATERIAUX ISOLANTS

I. DEFINITION
Un matériau isolant est un matériau qui ne laisse pas passer le courant électrique.
II. PROPRIETES DIELECTRIQUES

1. Rigidité diélectrique
C’est la valeur de la différence de potentielle que peut supporter un isolant sans subir de détérioration
2. Constante diélectrique
C’est le rapport entre capacité de condensateurs
3. La résistivité
Alors que les matériaux conducteurs sont caractérisés par des résistivités de 10-8 Ωm. les insolents ont
des résistivités qui vont de 108 Ωm à 1015 Ωm.
4. Angle de pertes
III. CLASSIFICATION DES MATERIAUX ISOLANTS

1. Classification en fonction de l’état physique

Les matériaux peuvent se présenter sous trois états
 Solide : le bois
 Liquide : l’huile, le vernis isolant
 Gazeux : l’air sec

2. Classification d’après l’origine

 Origine minérale
 Origine organique
 Origine synthétique

IV. LES DIFFERNTS TYPES DE MATERIAUX ISOLANTS

 Mica (feuilles minces à l’état naturel)
 Verre
 Porcelaine
 Bois
 Papier
 Caoutchouc
 Coton
 Air
 Huile minérale

V. TABLEAUX DES MATERIAUX ISOLANTS

Page 3 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

DESIGNATION CARACTERISTIQUES EMPLOIS

COMPOSITION PARTICULIERES
Mica (feuilles minces à l’état Très grande rigidité diélectrique Aggloméré à des résines
naturel) (matière inflammables)
verre Grande résistance mécanique Isolateurs de lignes aériennes
mais très fragile Fibre et tissus de verre
porcelaine Résiste aux chocs thermiques et Isolateur H.T support de
à la chaleur résistance électrique
bois Très légers, peut couteux Poteaux-tableaux-moulures –
barreaux-planches-panneaux
Papier Très sensible à humidité souple Rubans imprégnés pour
isolation câbles HT, carton
Caoutchouc Très élastique résiste mal aux Produit en bandes ou moulés
huiles vulcanisées
Air Rigidité très élevée Isolation des lignes aériennes –
interrupteurs disjoncteurs

Page 4 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

LECON N° 3 : LES CANALISATIONS ELECTRIQUES

I. DEFINITION
Une canalisation est un ensemble constitué par un ou plusieurs conducteurs ou câbles, conduit et les
éléments assurant leurs protections, leurs fixations et leur mode de pose.
En d’autre terme une canalisation est l’ensemble constitué par un conduit et les conducteurs.
II. CONSTITUTION

Page 5 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

LECON N° 4: LES CONDUCTEURS ET CABLES

I. DEFINITIONS
 Un conducteur isolé est formé par un ensemble comportant l’âme conductrice et l’enveloppe
isolante
 Un conducteur nue ne possède aucun isolent électrique on les rencontre dans le transport
aérien en haute tension
 Un câble est un ensemble comportant plusieurs conducteurs électrique distincte et
mécaniquement solidaire
 Câble unipolaire est un conducteur isolé comportant un plus plusieurs gaines de protection
 L’âme conductrice c’est la partie centrale et métallique d’un conducteur conduisant le courant
électrique
 Enveloppe isolante c’est la matière isolante entourant l’âme conductance et assurant son
isolation
II. CONSTITUTION
1. Constitution du conducteur
a) Ame
C’est la partie centrale d’un conducteur conduisant le courant électrique.
 L’âme est dit massive lorsque elle est formé d’un fils unique jusqu’à 4 mm2 de section.

 L’âme est dit câblée lorsqu’elle est formée de plusieurs brins torsadée.

Les brins des âmes câblées sont repartis en couches successives

1ere couche : 1+ 6 = 7
2eme couche : 1+6+12=19
3eme couche : 1+6+12+18 =37
4eme couche : 1+6+12+18+24 =61
b) Enveloppe isolante
Enveloppe isolante est la matière entourant l’âme, elle est destinée à assurer son isolation. Elle doit
posséder des propriétés bien précises.
i. Propriété électrique
 Très forte résistivité
 Pertes diélectriques faibles
 Rigidité diélectrique élevée

Page 6 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

ii. Propriétés physique et chimique

 Bonne résistance à la chaleur et au froid
 Tenue au vieillissement
 Résistance à humidité, à la corrosion et au feu
iii. Propriété mécanique
Des essais de résistance à la traction, à la torsion, à la flexion permettent de contrôler les qualités
mécaniques.
iv. Matériaux employés
Actuellement les matières synthétiques ont remplacé les produits tels que les papiers imprégnés ou les
caoutchoucs naturels.
 Le polychlorure de vinyle (PVC) ou le polyéthylène
 Le caoutchouc butyle vulcanisé
2. CONSTITUTION DU CABLE
Ensemble est constituée par :
 Un ou plusieurs conducteurs isolés
 Leur revêtement individuel éventuel
 La protection d’assemblage éventuelle
 Le ou les revêtements de protection éventuels

a) les câbles monoconducteurs.

C’est un câble qui possède qu'un seul Conducteur

b) les câbles multiconducteurs

III. COULEURS DES CONDUCTEURS ET CABLES

Les couleurs sont repérés par des couleurs.
Pour les conducteurs de protection on a le vert –jaune et pour un conducteur neutre on le bleu clair
Page 7 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

1. Circuit monophasées

Remarque :

 Pour les sections supérieures à 25 mm2 on peut utiliser un câble à deux conducteurs + un
conducteur de protection vert /jaune séparé.
 Le conducteur bleu clair est utilisé comme conducteur de phase lorsque le neutre n’est pas
distribué
2. Circuit triphasés

Remarque :
 En triphasé pour les sections supérieures à 25 mm2, on peut dans les deux cas de figure
ajouter à un câble 3 ou 4 conducteurs, un conducteur de protection vert/jaune séparé.
 Le conducteur bleu clair est aussi utilisé comme conducteur de phase lorsque le neutre
n’est pas distribué
IV. DENOMINATION DES CONDUCTEURS ET CABLES
La dénomination des conducteurs est déterminé d’après les spécifications normalisés et non en fonction
des conditions d’emploie
Il existe deux types de dénominations
 La dénomination norme française(NF)
 La dénomination norme européenne (CENELEC)
CENELEC : comité européenne de normalisation pour électrotechnique
Page 8 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

UTE: Union technique de l’électricité

1. Règle de normalisation : norme française

Le groupe principal des symboles comprend :
 Les chiffres donnant en volt la tension normalisée ou spécifier (250 V ; 500V ou 1000V)
 La lettre S indique que le conducteur est souple et son absence indique qu’il est rigide :
 Pour un câble la lettre M indique que le câble est plat et son absence indique qu’il est rond
2. Code de dénomination
Le tableau ci-dessous donne le code des lettres et les chiffres ou les dénominations des conducteurs et
câbles

Symboles et pose
Symboles 1-Lettre du type de câble
H Modèle harmonisé.
A Modèle national reconnu par la CENELEC
N Modèle national non reconnu par la CENELEC
2-Chiffre de la tension d’emploi.
.01 100/100V.
.03 300/300V.
.05 300/500V.
.07 450/750V.
.1 0,6/1KV.
.3 1,7/3KV.
.6 3,5/6KV.
3-Isolation conducteur et gaine
B Ethylène Propylène Caoutchouc.
E Polyéthylène.
N Polychloroprène.
R Caoutchouc naturel.
S Caoutchouc au silicone.
V PVC à 70°C.
V2 PVC à 90°C.
V3 PVC à 105°C.
X Polyéthylène façonné.
4-construction spécial.
H Câble plat à disjoindre.
H2 Câble plat non séparable.
5-forme et type de conducteur.
F Conducteur souple classe 5 CEI 228.
H conducteur souple classe 6 CEI 228.
K conducteur souple pour installations fixes.
R conducteur fixe à fils torsadés cylindriques.
S conducteur fixe à fils torsadés et contour
sectoriel.
U conducteur fixe à fil massif et cylindrique.
Page 9 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

3. Exemple de dénomination

1. Code CENELEC
Câble H 05 VV F 3G 1,5

 H harmonisé
 Tension nominale 500 V maxi
 Isolant - V - PVC
 Gaine - V - PVC
 -
 Pas de code - cuivre
 Ame souple
 3 conducteurs de 1.5 mm² dont PE

2. Code UTE

Câble U1000 RGPFV 335

 Câble UTE  Gaine interne en plomb
 Tension nominale 1000v  Armature métallique feuillard
 Pas de code - rigide  Gaine externe en PVC
 Pas de code - cuivre  3 conducteurs de 35 mm² sans PE
 Isolant – R – polyéthylène réticulé
 Bourrage – G – matière élastique
V. MARQUE DES CONDUCTEURS
Inscription sur le fil
Ces inscriptions comportent :
 Le nom de la série Ex : U = 500V
 La marque NF-USA
 La marque du fabricant Ex : câblerie du Cameroun

VI. CRITERE DE CHOIX D’UN CONDUCTEUR

Pour choisir un conducteur dans une installation électrique, on doit respecter le critère de choix
suivant :
 Type de canalisation
 Type de conduits
 Type de pose
 Type d’appareille d’utilisation

Page 10 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

LECON N° 5: LES CONDUITS

I. DEFINITION
Un conduit est un matériel de pose permettant le cheminement des conducteurs et des câbles en leur
assurant une protection mécanique continue supplémentaire.

II. PROPRIETES DES CONDUITS

La mise en œuvre et les conditions d’influences externes déterminent les propriétés que doit avoir le
conduit:
 Résistance mécanique.
 Etanchéité à l’eau.
 Résistance aux températures élevées.
 Non propagation de la flamme.
 Protection contre les condensations internes.
 Facilité de mise en œuvre.
Il existe essentiellement deux grandes familles de conduit :
 Conduits métalliques
 Conduits isolants
Les conduits peuvent avoir les particularités suivantes :
 Rigide
 Souple
 Cintrable
III. CLASSIFICATION DES CONDUITS
Les conduits sont désignés par rapport aux trois critères suivants
1. Isolement
 Conduits en matière isolante
 Conduits avec un fourreau isolant
 Conduits métallique
2. Procédés de mise en œuvre
 R- conduit rigides : ils nécessitent un outillage pour être mis en forme
 C-conduit de chaleur : ils sont flexibles et peuvent êtres travaillés à la main sans outillage
 S- conduits souples : ils ne nécessitent aucun effort pour leur mise en forme
Page 11 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

3. Résistance mécanique à écrasement

 O– ordinaires : faibles contraintes
 D- Déformables : sous l’action d’une charge ils peuvent s’aplatir momentanément et
revenir à leur diamètre initial après suppression de la charge
 T – transversalement élastique :
 B – blindés. Ils supportent de fortes contraintes d’écrasement

IV. DIFFERENT TYPES DE CONDUIT

V. DOMAINE D’UTILISATION
Les conduits peuvent être posés
 en apparent
 en encastré
 dans les vides de construction
 en caniveaux
La pose des câbles dans des conduits est justifiée lorsqu’une protection complémentaire mécanique est
nécessaire à la bonne tenue des câbles.
VI. DESIGNATION DES CONDUITS
Désignation normalisé
Deux désignations sont utilisées, une conforme au code international (Norme CEI) et l’autre conforme
aux normes européennes (Norme UTE). La norme UTE prédomine de plus en plus.
Le code de la désignation UTE (Norme NE 500 86) est constitué de la manière suivante:

Page 12 sur 14
 KOUOKAM KAMDEM ROLAND
AOUT 2017
TECHNOLOGIE DES EQUIPEMENT EE2

NE – XX – IRL - 3321

Les quatre derniers chiffres traduisent quatre propriétés codées de 1 à 7

VII. QUALITES D’UN BON CONDUIT
Un bon conduit doit être :

Bonne résistance mécanique

Bonne résistance aux températures élevés

Non propagation de la flamme

Facilité de mise en œuvre

Facilité à l’encastrement

Bonne étanchéité
VIII. ELEMENT PERMETTANT LE CHOIX D’UN CONDUIT
 La nature du local
 L’influence extérieure
 Le type de conducteur et câble

Page 13 sur 14
TECHNOLOGIE DES EQUIPEMENTS ET INSTALLATION ELECTRIQUE EE2

Page 14 sur 14
