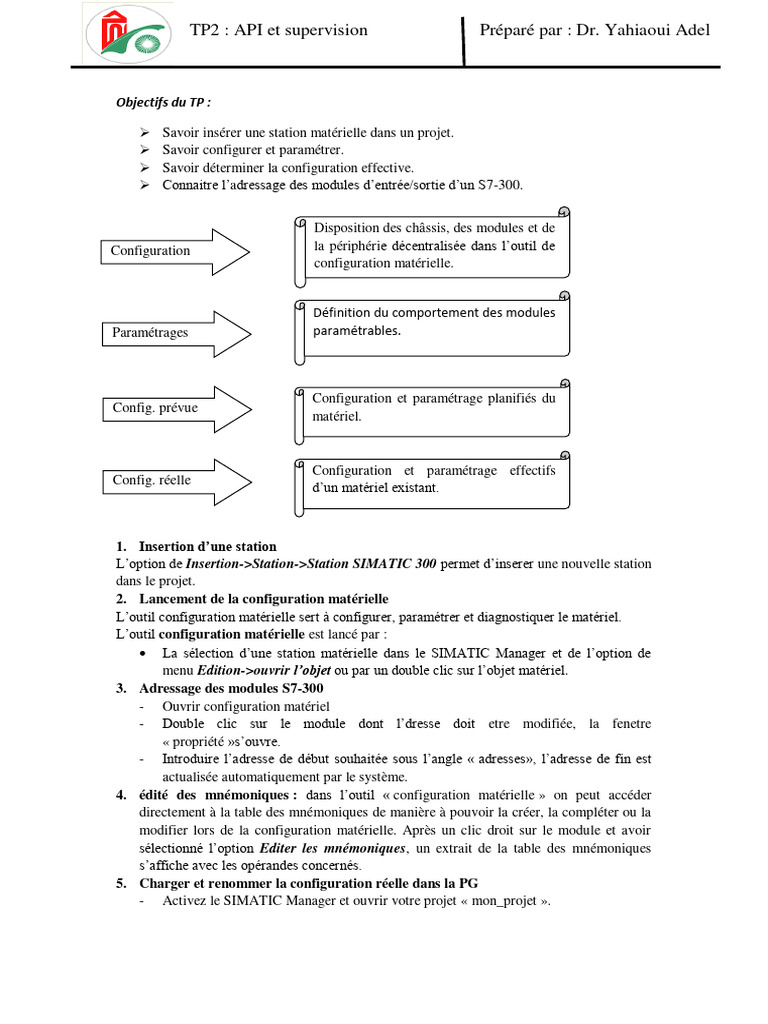

Savoir insérer une station matérielle dans un projet.
Savoir configurer et paramétrer. Savoir déterminer la configuration effective. Connaitre l’adressage des modules d’entrée/sortie d’un S7-300.
Disposition des châssis, des modules et de
Configuration la périphérie décentralisée dans l’outil de configuration matérielle.
Définition du comportement des modules
Paramétrages paramétrables.
Configuration et paramétrage planifiés du
Config. prévue matériel.
Configuration et paramétrage effectifs
Config. réelle d’un matériel existant.
1. Insertion d’une station
L’option de Insertion->Station->Station SIMATIC 300 permet d’inserer une nouvelle station dans le projet. 2. Lancement de la configuration matérielle L’outil configuration matérielle sert à configurer, paramétrer et diagnostiquer le matériel. L’outil configuration matérielle est lancé par : La sélection d’une station matérielle dans le SIMATIC Manager et de l’option de menu Edition->ouvrir l’objet ou par un double clic sur l’objet matériel. 3. Adressage des modules S7-300 - Ouvrir configuration matériel - Double clic sur le module dont l’dresse doit etre modifiée, la fenetre « propriété »s’ouvre. - Introduire l’adresse de début souhaitée sous l’angle « adresses», l’adresse de fin est actualisée automatiquement par le système. 4. édité des mnémoniques : dans l’outil « configuration matérielle » on peut accéder directement à la table des mnémoniques de manière à pouvoir la créer, la compléter ou la modifier lors de la configuration matérielle. Après un clic droit sur le module et avoir sélectionné l’option Editer les mnémoniques, un extrait de la table des mnémoniques s’affiche avec les opérandes concernés. 5. Charger et renommer la configuration réelle dans la PG - Activez le SIMATIC Manager et ouvrir votre projet « mon_projet ». TP2 : API et supervision Préparé par : Dr. Yahiaoui Adel
- Chargez la configuration effective de votre poste de travail dans votre projet
SIMATIC Manager->Système cible->charger station dans la PG. - Renommer la station matérielle SIMATIC 300(1) ainsi créée en cliquant deux fois sur « SIMATIC 300(1) » et renommez la station. 6. Paramétrer et tester le mémento de cadence de la CPU Les mémentos de cadence sont des mémentos qui modifient périodiquement leur valeur binaire, une période ou fréquence donnée est affectée à chaque bit de l’octet de mémento de cadence. Exemple : pour un feu clignotant avec une fréquence de clignotement de 0.5 Hz (periode 2s, allumé 1s, éteint 1s). Marche à suivre : 1. Ouvrez l’outil configuration matérielle, SIMATIC Manager affichage (hors ligne)- >Sélection la station->double clique sur « Matériel ». 2. Paramétrez l’octet de mémento MB10 comme octet de mémento de la CPU (double clique sur la CPU->Cycle/Mémonto de cadence). 3. Enregistrez et compiler la configuration modifié dans la CPU (Station->Enregistrer et compiler). 4. Chargez la configuration modifiée dans la CPU (Système cible->Charger dans le module). 5. Quittez l’outil configuration matérielle. 6. Visualisez l’octet de mémento MB10 au format « binaire » pour constater les différents rythmes de clignetement (sélectionnez ‘Mon_programme’ dans le SIMATIC Manager->Système cible->Visualiser ou forcer des variables-> entrer dans la table des variables MB 10 comme opérande->avec le bouton droit de la souris, sélectionner le format ‘binaire’->activer la fonction avec le bouton).
