RAZKAOUI Ahmed
Azilal - Maroc Dipôle RC
EX 01

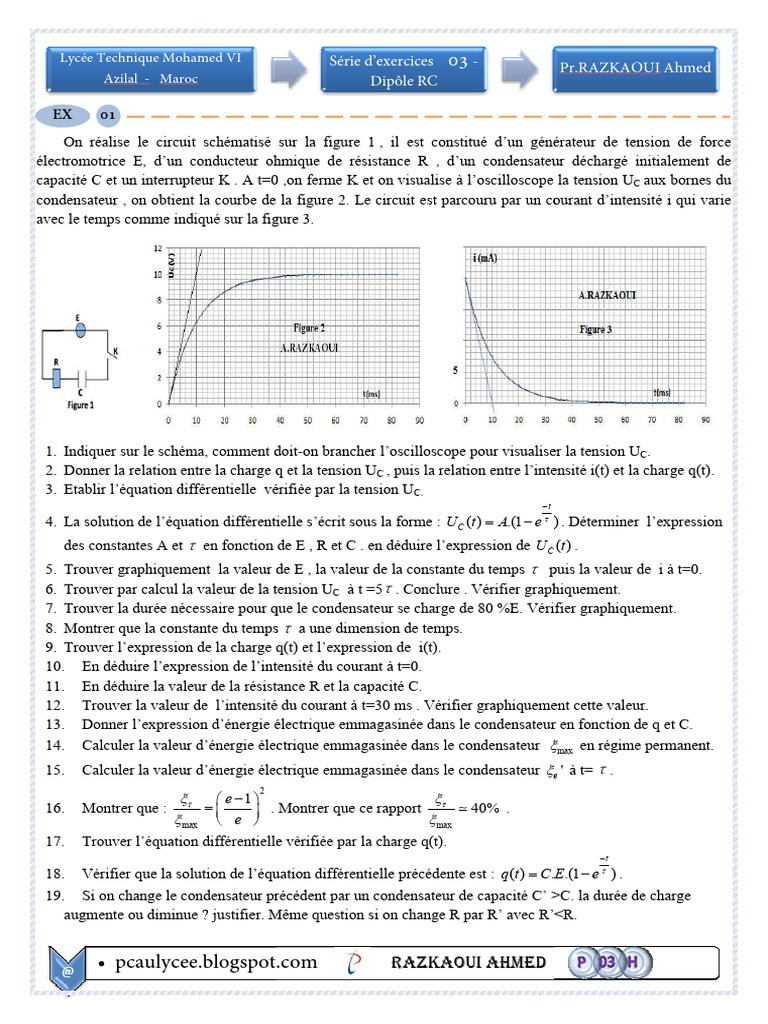

On réalise
ise le circuit schématisé sur la figure 1 , il est constitué d’un générateur de tension de force
électromotrice E, d’un conducteur ohmique de résistance R , d’un condensateur déchargé initialement de
capacité C et un interrupteur K . A t=0 ,on
,o ferme K et on visualise à l’oscilloscope la tension UC aux bornes du
condensateur , on obtient la courbe de la figure 2. Le circuit est parcouru par un courant d’intensité i qui varie
avec le temps
mps comme indiqué sur la figure 3.
@
• pcaulycee.blogspot.com RAZKAOUI AHMED
Lycée Technique Mohamed VI Série d’exercices 03 - Pr.RAZKAOUI Ahmed
Azilal - Maroc Dipôle RC
EX 02
EX 03
@
• pcaulycee.blogspot.com RAZKAOUI AHMED
Lycée Technique Mohamed VI Série d’exercices 03 - Pr.RAZKAOUI Ahmed
Azilal - Maroc Dipôle RC
2.4. Calculer la variation d’énergie électrique emmagasinée dans le condensateur entre l’instant t1 = 0
et t2 = 2ms.
EX 04
La courbe suivante représente la variation de Ln(U C ) en fonction de temps lors de la décharge d’un
condensateur de capacité C par un conducteur ohmique de résistance R= 5 k .
t
1. Sachant que U C E.e . Trouver
l’expression de Ln(U C ) en fonction de t,
E et .
2. Trouver l’équation mathématique de la
courbe.
3. En déduire la valeur de E et .
4. Déduire la valeur de C.
@
• pcaulycee.blogspot.com RAZKAOUI AHMED
