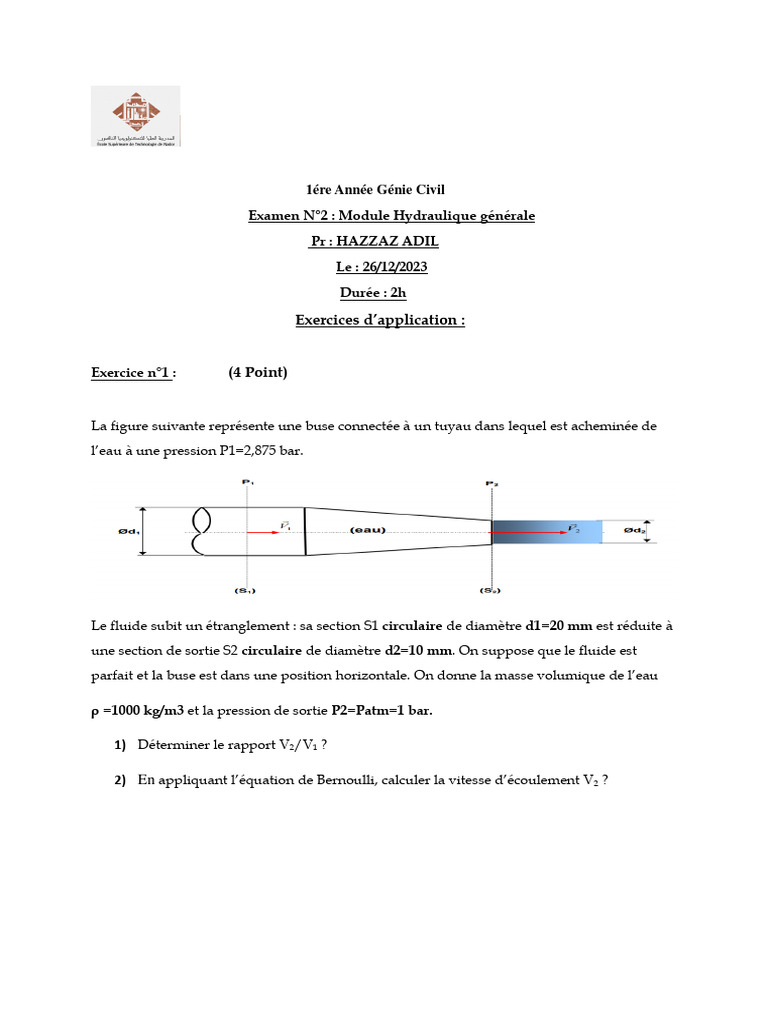

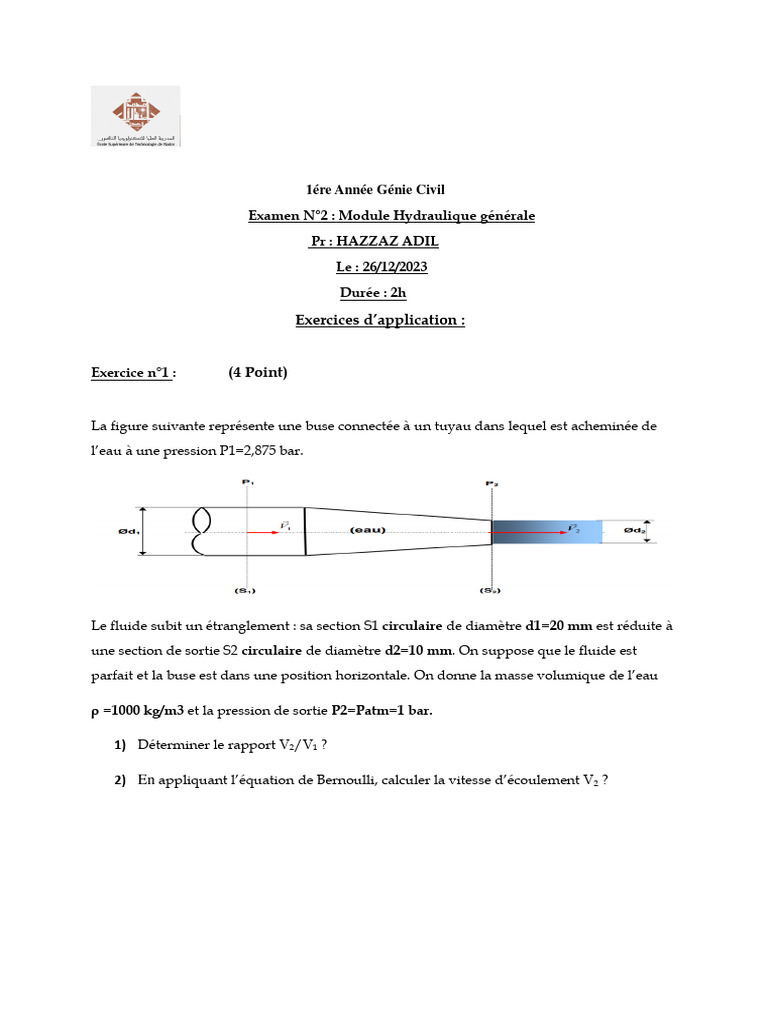

1ére Année Génie Civil

Examen N°2 : Module Hydraulique générale

Pr : HAZZAZ ADIL
Le : 26/12/2023
Durée : 2h
Exercices d’application :

Exercice n°1 : (4 Point)

La figure suivante représente une buse connectée à un tuyau dans lequel est acheminée de
l’eau à une pression P1=2,875 bar.

Le fluide subit un étranglement : sa section S1 circulaire de diamètre d1=20 mm est réduite à

une section de sortie S2 circulaire de diamètre d2=10 mm. On suppose que le fluide est
parfait et la buse est dans une position horizontale. On donne la masse volumique de l’eau

ρ =1000 kg/m3 et la pression de sortie P2=Patm=1 bar.

1) Déterminer le rapport V2/V1 ?

2) En appliquant l’équation de Bernoulli, calculer la vitesse d’écoulement V2 ?

Exercice n°2 : ( 3 Point)

La figure ci-dessous représente un piston qui se déplace sans frottement dans un cylindre de
section S1 et de diamètre d1=4 cm remplit d’un fluide parfait de masse volumique

ρ=1000 kg/m3 . Le piston est poussé par une force F à une vitesse V1 constante et une
pression P1=1,5 bar. Le fluide peut s’échapper vers l’extérieur par un cylindre de section S2
et de diamètre d2 = 1 cm à une vitesse V2 et une pression P2= Patm =1 bar

Travail demandé :

1) Ecrire l’équation de continuité et déterminer l’expression de la vitesse V1 en fonction

de V2 ?

2) En appliquant l’équation de Bernoulli, déterminer la vitesse d’écoulement V2 en

fonction de P1, Patm et ρ ? (On suppose que les cylindres sont dans une position
horizontale (Z1=Z2))

3) En déduire le débit volumique Qv ?

4) En application de principe fondamentale de la dynamique, Déterminer la force F

applicable sur le piston ?

Exercice n°3 : (3 Point)

On considère un réservoir remplie d’eau à une hauteur H= 3 m , muni d’un petit orifice
circulaire à sa base de diamètre d= 30 mm. On suppose g=9,81 m/s
 1) En précisant les hypotèses prises en comptes, appliquer le théorème de Bernouilli
pour calculer la vitesse V2 d’écoulement d’eau ?

2) En déduire le débit volumique Qv en (l/s) en sortie de l’orifice.

3) En ferme le réservoir. Que devient V2 ? (On donne PA=1,5 bar et on néglige les forces
de pesanteur)

Exercice n°4 : (3 point)

Une conduite cylindrique amène l’eau d’un barrage (dont le niveau ZA est maintenu
constant) dans une turbine.

On branche à la sortie de la turbine une canalisation évacuant l’eau vers un lac.

Le niveau ZB de la surface libre du lac est supposé constant.
Le débit massique traversant la turbine est Qm= 175 kg/s.
On donne : l’accélération de la pesanteur g= 9,8 m/s 2 et H=(ZA-ZB)=35 m.
1) En appliquant le théorème de Bernoulli, déterminer la puissance utile Pu développer
dans la turbine ?

2) Calculer la puissance récupérée sur l’arbre de la turbine si son rendement global est
η=70% ?
Exercice n°5 : (7 Point)

Le réservoir cylindrique représenté ci-dessus, ouvert à l’air libre, a une section SA de

diamètre DA = 2 m. Il est muni, à sa base, d’un orifice de vidage de section SB et de diamètre
DB = 14 mm. Le réservoir est plein jusqu’à une hauteur H=(ZA – ZB)= 2,5 m de fioul, liquide
considéré comme fluide parfait, de masse volumique ρ= 817 kg/m3 . On donne :
l’accélération de la pesanteur g=9,8 m/s2 et On note α=(SB/SA)

Partie 1 : L’orifice est fermé par un bouchon :

1) En appliquant la RFH entre A et B , déterminer la pression PB au point B ?
2) En déduire la valeur de la force de pression FB qui s’exerce sur le bouchon ?

Partie 2 : L’orifice est Ouvert :

On procède à la vidange du réservoir. Le fioul s’écoule du réservoir. Sa vitesse moyenne
d’écoulement au point A est notée VA, et sa vitesse d’écoulement au niveau de l’orifice est
notée VB.

3) Ecrire l’équation de continuité. En déduire VA en fonction de VB et α ?

4) En appliquant le théorème de Bernoulli entre A et B, établir l’expression littérale de la

vitesse VB en fonction de g, H et α ?

5) Calculer la valeur de α. L’hypothèse de considérer un niveau H du fluide varie

lentement est elle vraie ? Justifier votre réponse ?

6) Calculer VB en considérant l’hypothèse que α<<1 ?

7) Déterminer le débit volumique QV en (l/s) du fluide qui s’écoule à travers l’orifice ?

8) Quelle serait la durée T en h du vidage si ce débit restait constant ?

Bonne chance
