3 émeSc-Tech

TRANSMISSION DE Dossier élève

Génie Mécanique APPLICATIONS
MOUVEMENT

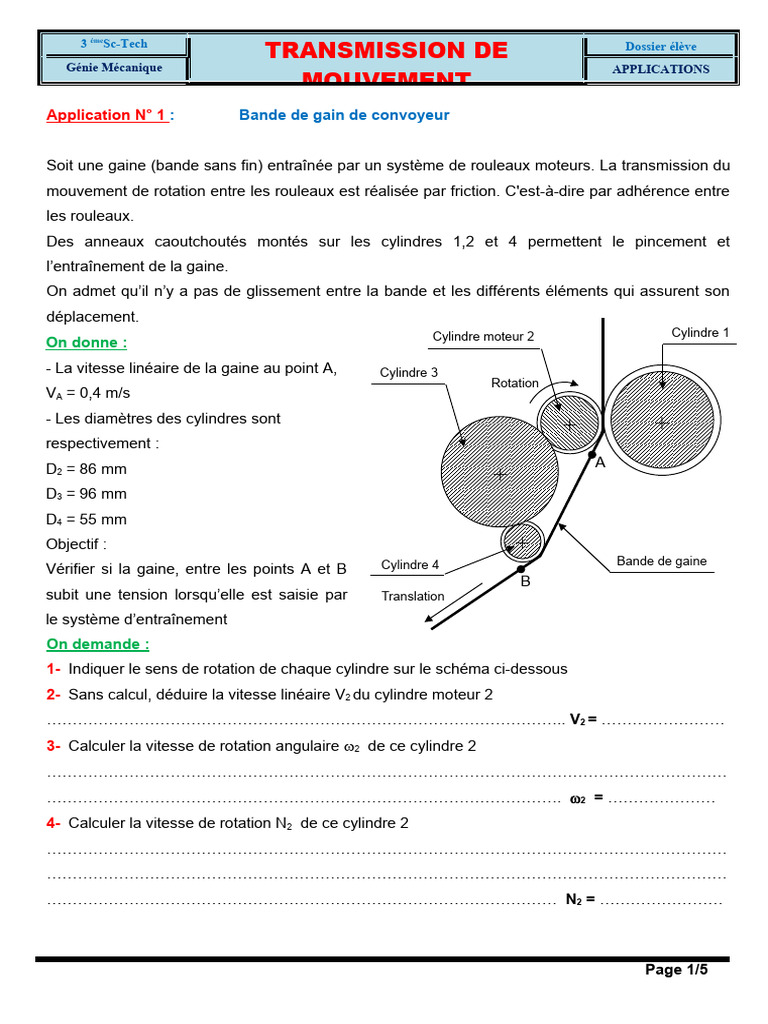

Application N° 1 : Bande de gain de convoyeur

Soit une gaine (bande sans fin) entraînée par un système de rouleaux moteurs. La transmission du
mouvement de rotation entre les rouleaux est réalisée par friction. C'est-à-dire par adhérence entre
les rouleaux.
Des anneaux caoutchoutés montés sur les cylindres 1,2 et 4 permettent le pincement et
l’entraînement de la gaine.
On admet qu’il n’y a pas de glissement entre la bande et les différents éléments qui assurent son
déplacement.
Cylindre moteur 2 Cylindre 1
On donne :
- La vitesse linéaire de la gaine au point A, Cylindre 3
Rotation
VA = 0,4 m/s
- Les diamètres des cylindres sont
+ +
respectivement :
D2 = 86 mm A
+
D3 = 96 mm
D4 = 55 mm
Objectif : +
Cylindre 4 Bande de gaine
Vérifier si la gaine, entre les points A et B
B
subit une tension lorsqu’elle est saisie par Translation
le système d’entraînement
On demande :
1- Indiquer le sens de rotation de chaque cylindre sur le schéma ci-dessous
2- Sans calcul, déduire la vitesse linéaire V2 du cylindre moteur 2
……………………………………………………………………………………….. V2 = ……………………
3- Calculer la vitesse de rotation angulaire 2 de ce cylindre 2
……………………………………………………………………………………………………………………
………………………………………………………………………………………. 2 = …………………
4- Calculer la vitesse de rotation N2 de ce cylindre 2
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………… N2 = ……………………

Page 1/5
5- Calculer le rapport de transmission r4/2 entre les cylindres 2 et 4
……………………………………………………………………………………………………………………
……………………………………………………………………………………… r4/2 = ……………………
6- Calculer la vitesse de rotation N4 du cylindre 4
……………………………………………………………………………………………………………………
……………………………………………………………………………………… N4 = ……………………..
7- Calculer la vitesse linéaire V4 du cylindre 4
……………………………………………………………………………………………………………………
……………………………………………………………………………………… V4 = ……………………..
8- Sans calcul, déduire la vitesse linéaire VB de la gaine au point B
……………………………………………………………………………………… VB = ……………………..
9- Comparer les vitesse linéaire VA et VB, puis conclure sur la tension de la gaine entre les point A
et B
……………………………………………………………………………………………………………………

Application N°2 : Système de bouchage des bouteilles

Le tapis roulant est utilisé dans un système de bouchage des bouteilles

Un moteur électrique (non représenté) tourne à une vitesse constante N m = 1500 tr/mn avec une
puissance p =1,5 Kw entraîne la rotation du tambour, celui-ci a un diamètre extérieur D = 60 mm
Le tapis possède un pas régulier (distance entre le vérin C1 et le vérin C2) Pas = 300 mm

Page 2/5
On demande :
1- Comment est assurée la transmission entre le tambour et le tapis ?
…………………………………………………………………………………………………………………….
2- Calculer la vitesse angulaire T du tambour moteur
……………………………………………………………………………………………………………………
……………………………………………………………………………………….. T = ……………………
3- Calculer le couple transmissible CT appliqué sur le tambour
……………………………………………………………………………………………………………………
…………………………………………………………………………………….... CT =…………………….
4- Calculer la vitesse linéaire d’un point M situé sur la circonférence extérieure du tambour
……………………………………………………………………………………………………………………
………………………………………………………………………………………. VM = ……………………
5- On suppose que le glissement entre le tambour et la courroie est négligeable, déduire la vitesse
de translation du tapis VT
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
6- Calculer le temps t de passage de la bouteille entre le vérin C1 est le vérin C2
……………………………………………………………………………………………………………………
………………………………………………………………………………………… t = …………………….

Page 3/5
Application N°3:
5
Arbre III
4

1
Arbre II Arbre I

Moteur

Données :

 Le moteur éléctrique :
- La vitesse de rotation NI = 1500 tr/mn .
- Puissance Pm = 3 Kw
 Les diamètres primitifs des poulies :
- Poulie motrice d1 = 100 mm
- Poulie réceptrice d2 = 125 mm
 Les nombres des dents des roues dentées pour chaînes :
- Pignon (3) Z3 = 17 dents
- Roue (4) Z4 = 85 dents

On demande de :
1- Calculer le rapport de transmission r1-2 entre l’arbre I et l’arbre II
……………………………………………………………………………………………………………………
.…………………………………………………………………………………………... r1-2 = ……………….

2- Calculer la vitesse de rotation N2 de l’arbre II

……………………………………………………………………………………………………………………
.…………………………………………………………………………………………... N2 = ……………….

Page 4/5
3- Pour un rondement η1-2 = 0,95, calculer le couple C2 appliqué sur l’arbre II
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
.…………………………………………………………………………………………... C2 = ……………….
4- Calculer le rapport de transmission r3-4 entre l’arbre II et l’arbre III
……………………………………………………………………………………………………………………
.…………………………………………………………………………………………... r3-4 = ……………….
5- Calculer la vitesse de rotation N4 de l’arbre III
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
.…………………………………………………………………………………………... N4 = ……………….
6- Calculer la vitesse angulaire 4 de l’arbre III
……………………………………………………………………………………………………………………
.…………………………………………………………………………………………... 4 = ……………….
7- Pour un rondement η3-4 = 0,96, calculer le couple C4 appliqué sur l’arbre III
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
.…………………………………………………………………………………………... C4 = ……………….
8- Calculer le rapport de transmission global rg du système
……………………………………………………………………………………………………………………
.…………………………………………………………………………………………... rg = ……………….

Page 5/5
