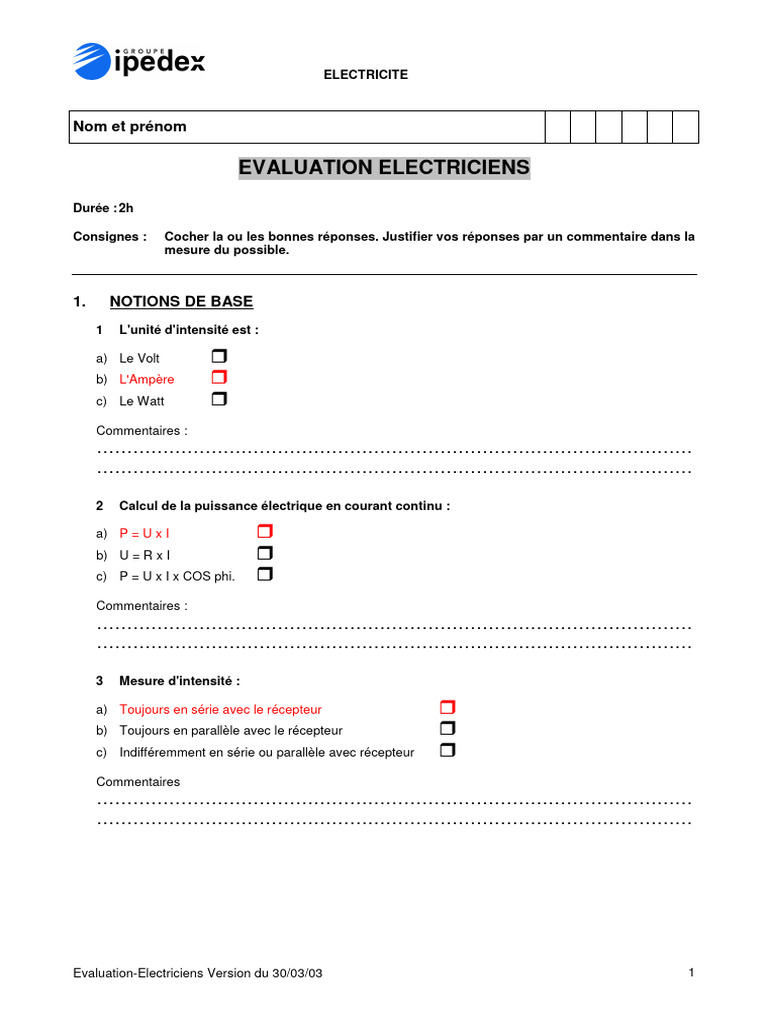

ELECTRICITE

Nom et prénom

EVALUATION ELECTRICIENS
Durée : 2h

Consignes : Cocher la ou les bonnes réponses. Justifier vos réponses par un commentaire dans la
mesure du possible.

1. NOTIONS DE BASE
1 L'unité d'intensité est :

a) Le Volt

b) L'Ampère

c) Le Watt

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

2 Calcul de la puissance électrique en courant continu :

a) P = U x I

b) U = R x I

c) P = U x I x COS phi.

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

3 Mesure d'intensité :

a) Toujours en série avec le récepteur

b) Toujours en parallèle avec le récepteur

c) Indifféremment en série ou parallèle avec récepteur

Commentaires
………………………………………………………………………………………
………………………………………………………………………………………

Evaluation-Electriciens Version du 30/03/03 1

 ELECTRICITE

4 Le facteur de puissance est :

a) Le déphasage entre la puissance et la réactance

b) Le déphasage entre le courant et l'impédance

c) Le déphasage entre la tension et l'intensité

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

5 La mise en parallèle de 2 composants électriques :

a) Diminue la valeur de l'impédance équivalente totale

b) Augmente la valeur de l'impédance équivalente totale

c) Ne modifie pas la valeur de l'impédance équivalente totale

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

2. ALTERNATEURS

6 La fréquence d'un réseau est liée :

a) Au courant d'excitation des alternateurs

b) A la vitesse des alternateurs

c) Au régime de neutre des alternateurs

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

7 La vitesse de rotation d'un alternateur à 2 pôles sur nos sites doit être de :

a) 1000 tours par minute

b) 1500 tours par minute

c) 3000 tours par minute

Commentaires :
…………N…(t/min)…=…40f/P……3000/1…=…3000t/min…………………
…P…=…paires…de…poles……………………………………………………
…f…=…fréquence…en Hz…………………………………………………

8 L'action + vite sur le moteur d'un groupe électrogène couplé à un réseau stable en fréquence :

a) Augmente l'intensité de l'alternateur du groupe électrogène

b) Augmente la fréquence de l'alternateur du groupe électrogène

c) Augmente la tension de l'alternateur du groupe électrogène

Evaluation-Electriciens Version du 30/03/03 2
 ELECTRICITE

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

9 Le disjoncteur de couplage d'un groupe électrogène de secours sur un réseau principal peut
être fermé :
a) Seulement en contrôlant que les valeurs de tension et fréquence sont identiques
et stabilisées en amont et en aval du disjoncteur de couplage

b) Seulement en contrôlant que les valeurs de tension et d'intensité sont identiques
et stabilisées en amont et en aval du disjoncteur de couplage

c) Seulement en contrôlant que les valeurs de tension sont nulles et stabilisées aux
bornes du disjoncteur de couplage

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

3. TRANSFORMATEURS

10 Un transformateur transforme :

a) Une tension

b) Une fréquence

c) Une puissance

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

11 La couleur de l'assécheur d'air d'un transformateur doit être :

a) Rose

b) Bleu

c) Vert

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

12 Sur un transformateur élévateur :

a) La tension au primaire est supérieure à la tension au secondaire

b) L'intensité au primaire est supérieure à l'intensité au secondaire

c) La tension et l'intensité sont supérieures au primaire par rapport au secondaire

Commentaires :

Evaluation-Electriciens Version du 30/03/03 3

 ELECTRICITE
………………………………………………………………………………………
………………………………………………………………………………………

Evaluation-Electriciens Version du 30/03/03 4

 ELECTRICITE

13 Un DGPT2 sert à :

a) Protéger le transformateur contre les décharges atmosphériques

b) Protéger le transformateur contre un défaut d'isolement sur le réseau

c) Protéger d'un défaut interne du transformateur

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

14 Lors d'un contrôle d'isolement d'un transformateur 5,5 kV / 400 V, quels sont les calibres que
vous utiliseriez :

Côté primaire entre phases et terre :

a) 5000 V

b) 1000 V

Côté primaire entre phases :

a) 5000 V

b) 1000 V

Côté secondaire entre phases et terre :

a) 5000 V

b) 1000 V

Côté secondaire entre phases :

a) 5000 V

b) 1000 V

Entre phases du primaire et secondaire :

a) 5000 V

b) 1000 V

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

4. TABLEAU DE DISTRIBUTION

15 Les protections différentielles servent à protéger contre :

a) Les surcharges

b) Les défauts d'isolement

c) Les surtensions

Commentaires :
Evaluation-Electriciens Version du 30/03/03 5
 ELECTRICITE
………………………………………………………………………………………
………………………………………………………………………………………

16 Le contrôle de serrage des bornes d'un tableau basse tension selon la gamme standard doit
se faire :

a) Tous les 6 mois

b) Tous les ans

c) Tous les 5 ans

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

17 Le contrôle d'isolement d'un tableau avec un Mégohmmètre doit se faire :

a) Seulement entre phases

b) Seulement entre phases et terre

c) Entre phases + entre phases et terre

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

18 Les transformateurs de courant :

a) Doivent être débranchés coté secondaire seulement à vide

b) Doivent être débranchés coté secondaire seulement en charge

c) Peuvent être débranchés coté secondaire indifféremment à vide ou en charge

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

19 Le contrôleur permanent d'isolement (CPI) :

a) Déclenche au second défaut

b) N'indique que le premier défaut

c) Déclenche au second défaut et indique le premier défaut

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

Evaluation-Electriciens Version du 30/03/03 6

 ELECTRICITE

5. ONDULEURS ET REDRESSEURS

20 La tension de floating d'un redresseur :

a) Doit être contrôlée à chaque visite et réglée si nécessaire

b) Est un réglage usine qu'il ne faut surtout pas toucher

c) Doit être réglée après avoir débranché les batteries

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

21 Sur un onduleur à l'arrêt :

a) Je dois fermer le disjoncteur de batteries en premier

b) Je dois fermer le disjoncteur redresseur en premier

c) Je peux fermer indifféremment les disjoncteurs batteries ou redresseur

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

22 Avant le couplage de 2 redresseurs :

a) Je dois seulement vérifier que les courants sont identiques

b) Je dois seulement vérifier que les diodes anti-retours sortie
redresseur ne sont pas en court-circuit

c) Je doits vérifier les 2 points précédents

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

23 Le réseau By-pass (réseau 2) d'un onduleur est :

a) Forcément plus fiable que le réseau 1 parce qu'il y a moins de composants

b) Forcément moins fiable parce que le courant est plus important que sur le réseau 1

c) Est aussi fiable que le réseau 1 dans la mesure où tout est électronique

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

Evaluation-Electriciens Version du 30/03/03 7

 ELECTRICITE

6. BATTERIES

24 Sur les batteries d'un redresseur 12 V :

a) Je peux travailler avec des outils non isolés puisque la tension n'est pas dangereuse

b) Je peux travailler avec des outils non isolés si j'ai consigné le disjoncteur batteries

c) Je dois travailler dans tous les cas avec des outils isolés

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

25 Sur des batteries CD / NI, je mesure la densité de l'électrolyte :

a) Pour connaître l'état de charge de la batterie

b) Pour savoir si la batterie est en état de fonctionner

c) Pour rajouter de l'eau distillée ou de la potasse

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

26 Je reconnais les batteries au Plomb de chez Olgham par :

a) Le repère Optimis qui est différent de celui des batteries CD / NI

b) La présence systématique d'une étiquette qui indique que c'est du Plomb

c) Le fait que ce fournisseur ne fabrique pas de batteries CD / NI

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

27 La tension de floating d'un élément de batterie CD / NI est de :

a) 1,4 V environ

b) 2,35 V environ

c) 12 V environ

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

Evaluation-Electriciens Version du 30/03/03 8

 ELECTRICITE

7. MOTEUR ASYNCHRONE

28 Un moteur asynchrone 380 V / 220 V doit être couplé sur un réseau 280 V triphasé :

a) En triangle

b) En étoile

c) En zig zag

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

29 La valeur de courant sur chaque phase d'un moteur asynchrone doit être :

a) Très différente

b) A peu prés identique

c) Egale au courant dans le neutre

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

30 Le contrôle d'isolement d'un moteur asynchrone doit se faire :

a) Couplage déconnecté

b) Couplage connecté

c) Indifféremment couplage connecté ou déconnecté

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

31 La protection thermique d'un moteur asynchrone doit être réglée :

a) A la valeur du courant de démarrage du moteur

b) En fonction de la section du câble d'alimentation du moteur

c) A la valeur du courant nominal du moteur

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

Evaluation-Electriciens Version du 30/03/03 9

 ELECTRICITE

32 La protection contre le fonctionnement sur 2 phases est assurée par :

a) Le fusible

b) Le contacteur

c) Le relais thermique

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

8. LECTURE DE SCHEMA (voir schéma joint)

33 Sur le plan de câblage du tiroir de la pompe relevage eau GX 401 A :

Dans ce schéma électrique :

a) Il n'y a pas de relais thermique

b) Le relais thermique s'appelle XD

c) Le relais thermique s'appelle RT

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

Ce tiroir est équipé :

a) D'un sectionneur sans fusible sur le circuit puissance de la pompe

b) De bornes sectionnables avec fusibles sur le circuit puissance de la pompe

c) D'un sectionneur avec fusible sur le circuit puissance de la pompe

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

34 La représentation du câblage de la pompe au niveau du tiroir montre que :

a) Le conducteur de protection (conducteur de mise à la terre) passe par le tore TE

b) Le conducteur de protection ne passe pas par le tore TE

c) Il manque le conducteur de protection

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

Evaluation-Electriciens Version du 30/03/03 10

 ELECTRICITE

35 La bobine CCH permet de :

a) Réaliser un démarrage étoile / triangle

b) Alimenter la résistance de réchauffage

c) Donner une information vitesse au relais protection différentielle

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………

36 Le voyant LD m'indique :

a) Un défaut si la protection différentielle déclenche

b) Un défaut si j'appuie sur le bouton AT

c) Un défaut si le contact < Sécurité GX 307 A > s'ouvre

d) Un défaut si le tiroir est débroché

Commentaires :
………………………………………………………………………………………
………………………………………………………………………………………
……………………………………………………………………………………..

Evaluation-Electriciens Version du 30/03/03 11
