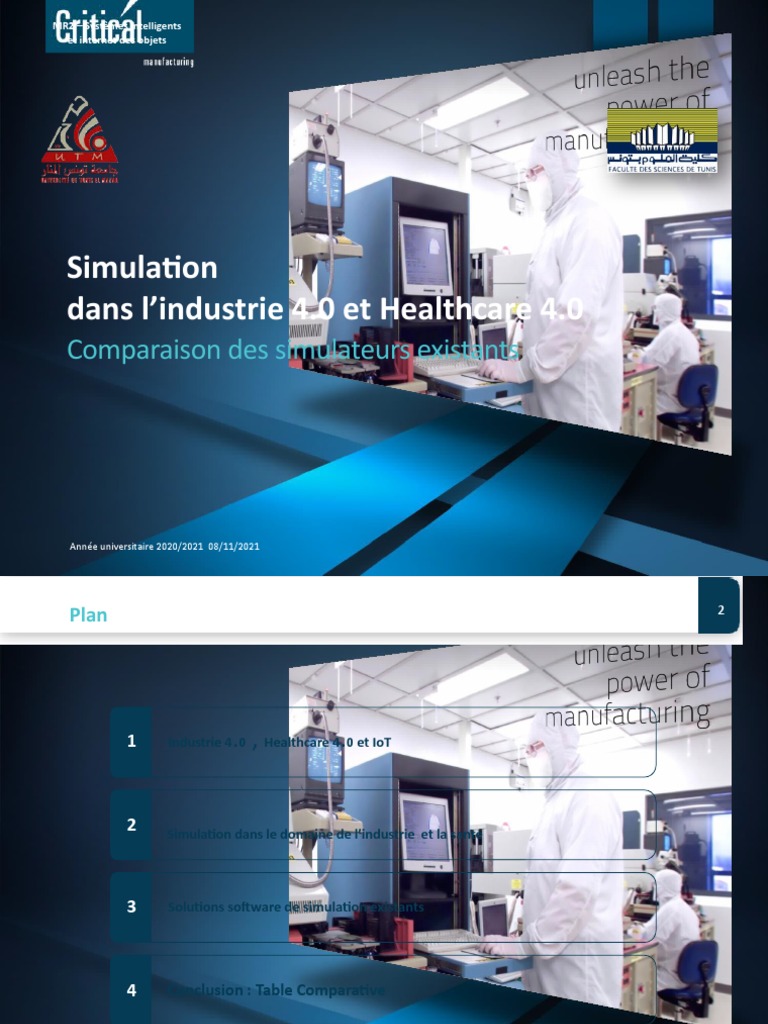

MR2 – Systèmes intelligents

et internet des objets

Simulation
dans l’industrie 4.0 et Healthcare 4.0
Comparaison des simulateurs existants

Année universitaire 2020/2021 08/11/2021

 Plan 2

1 Industrie 4 0 . , Healthcare 4.0 et IoT

2 Simulation dans le domaine de l’industrie et la santé

3 Solutions software de simulation existants

4 Conclusion : Table Comparative

MR2 - Systèmes intelligents et internet des objets

MR2 – Systèmes intelligents
et internet des objets

Industrie 4.0 Healthcare 4.0 et IoT

Année universitaire 2020/2021 08/11/2021

 Industrie 4.0 4

Les 4 révolutions industrielles Thématiques abordées

L’ Industrie 4.0 concerne la connectivité , c’est une opportunité de changer radicalement

la façon dont l’industrie répond au besoin de la société
L’avancement de l’industrie 4,0 est conduit par un environnement omniprésent
interconnecté et intelligent ( IA , technologie des capteurs , IoT , plateformes Big Data … )
 Impact de Industrie 4.0 sur le domaine de la santé 5

• D'une manière similaire à la révolution industrielle , la prestation des soins de santé a connu
aussi une longue histoire d'évolutions et de révolutions grâce à l'application des
méthodologies de l'Industrie 4.0 qui ont eu un impact sur l'évolution du secteur vers le
paradigme 4.0.

 healthcare 4.0 : une nouvelle ère de soins de santé intelligents et connectés

• Les systèmes de soins de santé et les systèmes de fabrication partagent de nombreuses

caractéristiques et technologies communes : l’IoT, le Big Data la blockchain, le cloud computing
et l’IA ...
 Adoption de l’IoT dans le domaine Healthcare 4.0 6

Définitions Avantages challenges

• Internet of things : un ensemble de • Qualité des service ( bande

• Solution pour tous les
réseaux d’objets physiques ou virtuels passante , retard , perte de
besoins ( santé , sécurité ,
( appelés objet intelligents ) qui données . . .)
beauté . . .)
communiquent via des réseaux • Contraste énergétique
souvent sans fil. • Surveillance à distance du
(connectivité continue forte
• Internet of medical things: L’Internet patient ( vérification
consommation d'énergie)
des objets médicaux (IoMT) est régulière , envoi des
• Performance ( obtenir des
l’ensemble des dispositifs et informations en temps
applications médicaux qui se performances réseau
réel ,contrôle
connectent aux systèmes adéquates pour effectuer un
continuellement . . .)
informatiques de santé par le biais de transfert de données sans
réseaux informatiques en ligne. Les • Facile à utiliser
interruption (bande passante
dispositifs médicaux équipés de la
élevée ))
technologie Wi-Fi permettent la
• Sécurité et confidentialité
communication de machine à
machine qui est à la base de l’IoMT.
MR2 – Systèmes intelligents
et internet des objets

Simulation dans l’industrie 4.0 et Healthcare 4.0

Année universitaire 2020/2021 08/11/2021

Simulation dans l’industrie 4.0
intro
• La simulation numérique est une des
technologies majeures de l’industrie
4.0 : c’est une méthode ou pratique
répandue pour tester, évaluer,
comparer et valider différentes
alternatives de conception .
• Il s’agit de connecter le monde virtuel
avec les produits et objets du monde
réel.
On parle d’un système cyber-physique
(représentation informatique du
moyen de production) qui interagit
avec le système réel (remonté des
capteurs, transmission d’information
vers les automates ou la supervision,
réception de consigne…).
8
Avantages
• Tester des évolutions informatiques avant
implantation dans le système réel,
• Évaluer l’impact des pannes,
• Créer des situations difficiles (ou
complexe) à réaliser dans le système réel
(poser des centaines de bagages sur des
convoyeurs d’un aéroport par exemple),
• Rechercher les limites,
• Réduire les risques,
• Meilleure chance de démarrer à la date
prévue,
• s’assurer du respect des spécifications,
• Gestion plus efficace des sous-traitants,
• Formations des opérateurs et
superviseurs.
Simulation dans le domaine Healthcare 4.0
intro
• l’objectif de la modélisation
par simulation est d’utiliser
un environnement
informatisé pour améliorer
les processus et la prestation
de services de santé , afin de
soutenir la prise de décision
9
Avantages
• Tester des traitements sur un
patient virtuel
• Développer la simulation
d'opérations complexes
• Améliorer la qualité des
dispositifs médicaux tels que
les prothèses robotiques
• etc.
 Modèles de simulation 10

Les différents paradigmes de simulation - permettent d’identifier la complexité de plusieurs systèmes

de fabrication , de santé et d’autres – sont principalement au nombre de trois :

1. Modèle DES : Discret Event Simulation

2. Modèle ABS :Agent Based Simulation

3. Modèle SD : System Dynamics

 Modèles de simulation
Modèle DES
Discret Event Simulation
• La simulation à événements
discrets ( DES ) modélise le
fonctionnement
d'un système sous la forme
d'une séquence ( discrète )
 d'événements dans le temps.
• La modélisation par
évènement discret est
massivement utilisée dans les
secteurs de la santé, de la
fabrication et de la logistique.
Modèle ABS
Agent Based Simulation
• La modélisation multi-agents se concentre
sur les différents éléments actifs du
système.
• En simulation multi-agents, il est
nécessaire d'identifier des entités actives
appelées agents et de définir leur
comportement. Il s’agit de personnes, de
maisons, de véhicules ou d'équipements,
ou même de produits ou d'entreprises, en
fait tout ce qui est lié au système.
• Exemple : La simulation multi-agents est
fondée sur l’idée qu'il est possible de
représenter le comportement d'un
individu par un processus informatique c.-
à-d. par un élément de programme
disposant de sa propre autonomie
opératoire.
11
Modèle SD
System Dynamics
• La simulation dynamique (ou
simulation de système
dynamique) est une technique
de modélisation mathématique
qui permet de comprendre et
d'analyser des problèmes
complexes
Modéliser le comportement
variant dans le temps d'un
système dynamique
• Les première application de
simulations informatique pour les
systèmes dynamiques a été dans
l'industrie aérospatiale.
MR2 – Systèmes intelligents
et internet des objets

Solutions software de simulation existants

Année universitaire 2020/2021 08/11/2021

Simulateurs existants 13

1 Arena

2 AnyLogic

2 FlexSim
MR2 – Systèmes intelligents
et internet des objets

SOLUTION
ARENA®

Année universitaire 2020/2021 08/11/2021

ARENA
15
INTRO

Description Informations Domaine d’utilisation

• Année de création : • Industrie
• C’est un logiciel 2000
orienté processus manufacturière
• Développeur : Rockwell
de de simulation automation • Healthcare et
des flux à
• OS supportés : hôpitaux
évènements Windows
discrets • Logistique
• Dernière
implémentation de • Académique
l'environnement de • etc.
simulation SIMAN
• Licence : Propriétaire
ARENA
Avantages et inconvénients
Avantages et fonctionnalités
supplémentaires
Flexible : A travers de sa gamme
étendue, ARENA® offre des solutions
pour des besoins de modélisation
des processus d’affaire, ainsi que des
systèmes industriels complexes
Visuel grâce aux outils d’animation  une
visualisation très réaliste des systèmes
modélisés : 2D et 3D
Complet : convenant presque à la majorité
domaines d’application
16
Limites et inconvénients
Les modèles développés sous ARENA sont
difficiles à traiter en utilisant d'autre outil
de simulation
Les éditions pour les étudiants sont très
limitées
La documentation n'est pas disponible
facilement et il y a des problèmes de prise
en charge des anciennes versions
MR2 – Systèmes intelligents
et internet des objets

SOLUTION
ANYLOGIC®

© 2014 Critical
Année universitaire 2020/2021 Manufacturing S.A. All rights reserved.
08/11/2021
ANYLOGIC
INTRO
Description Informations
• Année de création :
AnyLogic est un outil
2000
de simulation et
modélisation • Développeur : The
multiparadigme AnyLogic Company
• OS supportés :
multiplateformes
• Écrit en : Java
• Licence : propriétaire;
édition gratuite
disponible pour un
usage pédagogique
18
Domaine d’utilisation
• FABRICATION
• HEALTHCARE
• TRANSPORTS
• LOGISTIQUE
• PÉTROLE ET GAZ
• PORTS ET TERMINAUX
• TRAFIC ROUTIER
• PROCESSUS D’ENTREPRISE
• Etc.
ANYLOGIC
19
Avantages et inconvénients

Avantages et fonctionnalités Limites et inconvénients

supplémentaires

Simulation multi-paradigmes (trois types Difficile à utiliser, nécessite beaucoup

de modélisation): Agent Based, Discrete de documentation et tutoriels
Event et System Dynamics
Il est caractérisé par des capacité
d’analyse de données très élevés ; il
contient aussi différentes
bibliothèques riches
Il offre une bonne interopérabilité avec
des langages de programmation : Java ;
Python et R
Avec AnyLogic , la modélisation multi-agent
peut être combinée à la simulation
d’évènements discrets
MR2 – Systèmes intelligents
et internet des objets

SOLUTION
FLEXIM®

Année universitaire 2020/2021 08/11/2021

FLEXIM
21
INTRO

Description Informations Domaine d’utilisation

• logiciel de simulation • Année de création : • Industrie 4.0
d'événements discrets 2000 • Healthcare et
et d'analyse de flux 3D.
• Développeur : FlexSim
• La famille de produits hôpitaux
Software Product
FlexSim comprend • Logistique et
• OS supportés :
actuellement le produit
Windows distribution
FlexSim à usage général
et FlexSim HC • Écrit en : C++ ,
• Académique
environnement de FlexScript
modélisation des • Licence : Propriétaire • etc.
systèmes de santé.
FLEXIM
Avantages et inconvénients
Avantages et fonctionnalités
supplémentaires
C’est un logiciel très fort en animation 3D
Il est caractérisé par son interface
conviviale ; il offre une large
bibliothèque d’objets standards
qui permettent de dessiner
rapidement les modèles de
simulation ; facile à utiliser
Prend en charge toute connectivité
offerte par C++ (y compris les DLL); il
peut se connecter à d’autres
environnements ou langage de
programmation ( Python et R)
22
Limites et inconvénients
Il n’offre q’un seul type de modèle de
simulation qui est la simulation à
événements discrets  cela introduit des
limites en ce qui concerne la mise en œuvre
de la prise de décisions et des interractions
FLEXIM offre moins d’interopérabilité avec
d’autres langages de programmation par
rapport à ANYLOGIC
FlexSim Possède beaucoup de ressources
et d'outils qui ne seront pas nécessaires
Et parfois il y a un manque d'objets à
utiliser dans la simulation (mais c’est
possible d'en créer)
MR2 – Systèmes intelligents
et internet des objets

Table Comparative

Année universitaire 2020/2021 08/11/2021

 Conclusion
24
COMPARISON
OS Type Licence édition logiciel compatible Contrôle
étudiants pour exécuter des ou
gratuit ? fonctions exécution
spécialisées par un
logiciel
externe

Arena Windows DES Propriétaire OptQuest Visual

Studio
VB
AnyLogic Windows DES Propriétaire Excel, Access, n'importe Les modèles
quelle base de données, AnyLogic peuvent
; Mac ; ABS OptQuest, n'importe quelle être exportés sous
Linux SD bibliothèque Java/DLL forme
d'applications Java
autonomes qui
peuvent être
exécutées à
partir/par d’autre
application

FlexSim Windows DES Propriétaire Excel, database software,

applications C++
OLE,
ActiveX
FlexSim HC OLE
