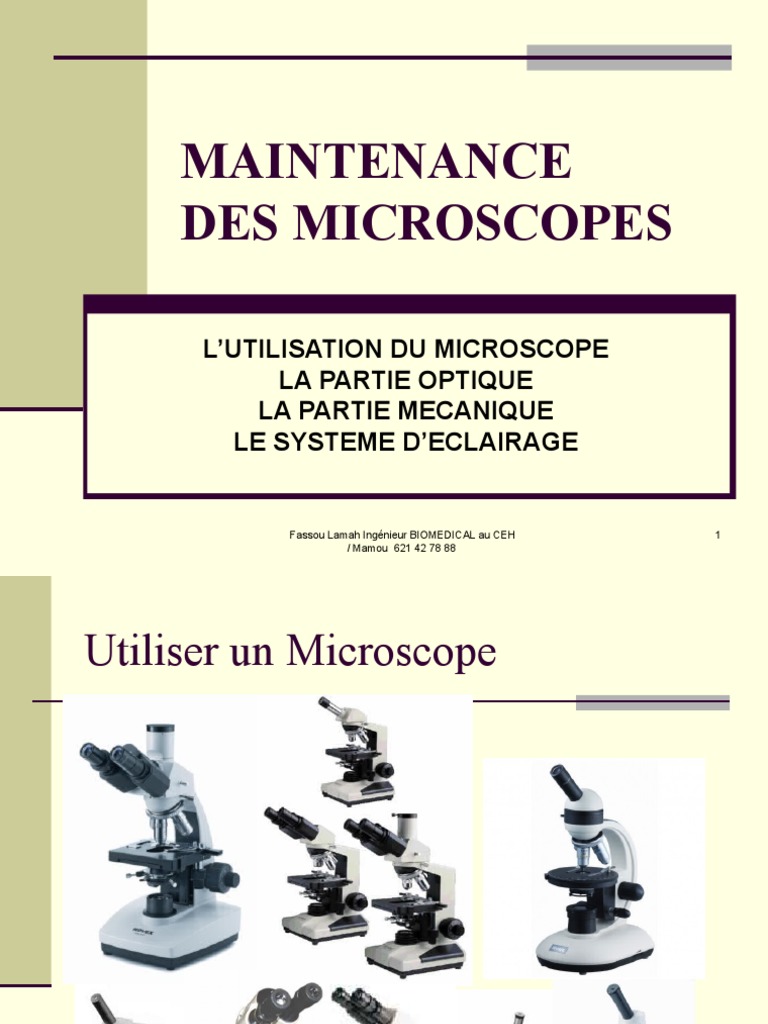

MAINTENANCE

DES MICROSCOPES

L’UTILISATION DU MICROSCOPE
LA PARTIE OPTIQUE
LA PARTIE MECANIQUE
LE SYSTEME D’ECLAIRAGE

Fassou Lamah Ingénieur BIOMEDICAL au CEH 1

/ Mamou 621 42 78 88
Utiliser un Microscope

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 2

Mamou 621 42 78 88
Le microscope
optique
Fassou Lamah Ingénieur BIOMEDICAL au CEH 3
/ Mamou 621 42 78 88
 Il agrandit l'image donnée par l'objectif. Le
Oculaire chiffre inscrit sur l'oculaire indique le nombre
de fois qu'il grossit cette image donnée par
l'objectif

Vis micrométrique
Elle sert à la mise au point finale.

Vis macrométriqueElle sert à faire une mise au point grossière .

Elle tourne sur elle-même pour placer
Tourelle porte-objectifs
l'objectif choisi dans l'axe du tube optique.

Ils donnent une première image agrandie

de l'objet. Le chiffre inscrit sur chacun
Objectifs indique le nombre de fois que l'objet est
grossi par cet objectif.
Ils maintiennent la préparation sur la platine
Valets
Platine porte- Elle est percée d'une ouverture en son
objet centre et sert à soutenir l'objet à examiner

Diaphragme Il s'ouvre ou se ferme et sert à laisser

passer plus ou moins de lumière
Condensateur Il concentre la lumière sur l'objet. Il
peut être abaissé ou élevé
Potence Elle supporte les parties mécaniques
La source lumineuse sert à illuminer l'objet
Lampe
Fassou Lamah Ingénieur BIOMEDICAL au CEH / 4
Socle
Mamou 621 42 78 88
Pièce qui assure la stabilité de l'appareil
et qui supporte tout l'ensemble
Utiliser un Microscope

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 5

Mamou 621 42 78 88
Obtenir la meilleure image
 Réglage du condenseur
 Réglage de l’intensité lumineuse
 Réglage du diaphragme

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 6

Mamou 621 42 78 88
 CONDENSEUR

Élément important
dans l’amélioration de
la résolution de
Rôle : l’image
• Éclairage homogène du champ microscopique

• Concentre la lumière vers l’objet

• Permet l’obtention d’une image résolue et de bon

contraste
• Plus on grossit plus on remonte le condenseur
Fassou Lamah Ingénieur BIOMEDICAL au CEH / 7

• Permet d’avoir une bonne profondeur de champ

Mamou 621 42 78 88
 RÉGLAGE SOURCE LUMINEUSE ET DIAPHRAGME

source lumineuse
• Penser à régler l’intensité
lumineuse grâce au rhéostat, en
fonction du grossissement
• Plus on grossit plus on augmente
l’intensité d’éclairage

Lumière mal réglée = maux de tête assurés !

Fassou Lamah Ingénieur BIOMEDICAL au CEH /
Mamou 621 42 78 88
8
 Diaphragme

Les diaphragmes, la plupart du temps constitués de

lamelles souples formant un iris, permettent d'agir sur le
faisceau de lumière éclairant la préparation pour en
délimiter le diamètre et limiter la quantité de lumière
reçue.

A régler lors de chaque observation et

entre chaque objectif
Fassou Lamah Ingénieur BIOMEDICAL au CEH /
Mamou 621 42 78 88
9
L’OPTIQUE

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 10

Mamou 621 42 78 88
 NETTOYAGE
 Il est nécessaire de nettoyer les optiques au moins
1 fois tous les ans : comme les lunettes les optiques
se graissent dans l’air et les poussières se collent.
Remarque :
 Si les poussières sont laissées, elles absorbent
l’humidité de l’air qui devient acide, avec le temps ce
phénomène attaque le verre et génère des tâches
indélébiles
 Conseil : Recouvrir les appareils après chaque
utilisation pour éviter la poussière avec une housse en
état ou à défaut avec un sac poubelle
Fassou Lamah Ingénieur BIOMEDICAL au CEH / 11
Mamou 621 42 78 88
 Les oculaires nettoyage
 Pour les microscopes et les loupes, essuyer les oculaires, de
préférence sans les démonter, avec un chiffon non
pelucheux (tissu neuf en coton) à sec en faisant de la buée
avec la bouche ou bien très légèrement

 S’il reste des tâches dans les oculaires ou les prismes,

confiez les à un professionnel.

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 12

Mamou 621 42 78 88
 LES OCULAIRES
Champ visuel :
Grand Champ Très grand Champ
Petit Champ
Sécurisé Sécurisé

Oculaires X10

Photos
épithélium
buccale
X100 Fassou Lamah Ingénieur BIOMEDICAL au CEH /
Mamou 621 42 78 88
13
 CE QU’IL FAUT ÉVITER DE
FAIRE
 Ne pas démonter les
oculaires parce qu’en tentant
de nettoyer l’intérieur des
oculaires et des prismes
vous risquez de les salir
davantage ou de les rayer.
 En soufflant pour nettoyer
l’intérieur des oculaires et
des prismes vous prenez le
risque de projeter des
poussières ou de la graisse
dans des zones
inaccessibles et qui
demanderont un démontage
long et parfois compliqué.
Fassou Lamah Ingénieur BIOMEDICAL au CEH /
Mamou 621 42 78 88
 Ne jamais déplacer un
prisme surtout pour les
appareils bino ou trino ainsi
que la boîte de Porro pour
les loupes. Les prismes sont
alignés avec des lasers en
usine (pour chaque prisme, il
y a 3 dimensions de position
(comme le parallélisme des
roues de voitures).
 Pour le nettoyage ne
jamais utiliser d’alcool,
xylène toluène…
14
Fassou Lamah Ingénieur BIOMEDICAL au CEH / 15
Mamou 621 42 78 88
LES OBJECTIFS NETTOYAGE
 Même traitement pour les objectifs que pour les oculaires

 En règle général après utilisation de colorant liquide, essuyer

les objectifs 40X/60X/100X/10X, ils ont tous de la même
longueur et peuvent être en contact avec les différents colorants
 Comme pour les oculaires, attention à ne pas souffler du
solvant à l’intérieur lors de nettoyage de la lentille de
l’objectif
 Pour l’utilisation de l’objectif 100x avec de l’huile à immersion,
veillez à nettoyer après chaque utilisation. (avec essence F)
 En principe seul l’objectif 100x est étanche mais avec l’âge il
perd son étanchéité.
 Les autres objectifs ne sont pas étanches et si du liquide s’est
infiltré confier le à un professionnel pour le nettoyage

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 16

Mamou 621 42 78 88
La mécanique

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 17

Mamou 621 42 78 88
Les difficultés
 Cependant l’entretien des microscopes est
entravé par les constructeurs et revendeurs
qui ne fournissent pas les pièces détachées
de rechange au-delà de 3 à 5 ans pour
certains ou bien proposent des prix dissuasifs
avec des délais très longs pour inciter l’achat
de matériel neuf !

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 18

Mamou 621 42 78 88
Problèmes Récurrents & Remèdes
Si votre image est floue
 Vérifier que la préparation est à
l’endroit

 Vérifier que l’objectif n’est pas

obstrué et sale

 Vérifier que la hauteur de la butée

du plateau n’est pas déréglée (b)

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 19

Mamou 621 42 78 88
Réglage de la butée du plateau
 Bague de butée qui se trouve sur le
côté droit de la molette (côté potence du
microscope) qu’il faut régler si
nécessaire
 Si cette bague est libre, vous pouvez
casser les préparations,
 Si cette bague est bloquée mais mal :
au petit objectif votre image est floue ou
bien au fort objectif, l’objectif ne passe
pas, c’est que la bague est mal
positionnée
 Pour débloquer cette bague, il faut la
pousser en bas et non le contraire
 Pour le réglage
 1 se mettre sur le + petit objectif faire
son réglage macro et micro
 2 quand l’image est nette remonter
 légèrement le plateau avec la molette
macro pour obtenir une image floue
 3 bloquer la bague

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 20

Mamou 621 42 78 88
Les révisions complètes sont à
effectuer par un professionnel
 Elles ont un coût.)
 Les révisions régulières permettent de prolonger la durée de vie des
appareils un appareil entretenu et utilisé normalement peut durer
jusqu’ à 20 -30 ans.
 Économie d’achat de nouveaux appareils
 Gain de temps pour le travail
 Restitution fidèle d’observation des préparations.
 Diminution des risques électriques)

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 21

Mamou 621 42 78 88
Problèmes Récurrents
 Les molettes sont bloquées (ne jamais débloquer une
molette, vous risquez d’endommager les
mécanismes de façon irréversible)
Réparation à effectuer par un professionnel
 La molette micro glisse toute seul et la mise au point
ne tient pas
 Les molettes en tournant donnent des a coup
 Le plateau bouge ou bien quand on le remonte et il
redescend tout seul.
 La tourelle d’objectif ne se bloque pas ou bien est
décalée d’un côté

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 22

Mamou 621 42 78 88
Problèmes localisés sur une pièce
 Le diaphragme est cassé, généralement
les lamelles se sont pliées : en le remontant
il cassera à nouveau, vous pouvez toujours
tenter de le réparer et mettre votre patience à
l’épreuve !
 Réparation à effectuer par un professionnel
(certains diaphragmes sont réparables à
condition qu’ils soit complets et que les
lamelles ne soient pas pliées)

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 23

Mamou 621 42 78 88
 Problème : Diaphragme hors d’usage
• Démonter les lamelles une à une si elles ne
sont pas cassées ou pliées et reassemblez les
• Chaque lamelle est tenue par une vis très fine

• L’ensemble des lamelles est maintenu par un

support circulaire

Lamelle

Support circulaire Travail très fastidieux qui

mettra vos nerfs à rude
épreuve !!!!

NB/ Il est à noter que les microscopes de marque OPTICO peuvent être utilisable sans
Fassou Lamah Ingénieur BIOMEDICAL au CEH / 24
diaphragme car celui ci est petit est très spécifique.
Mamou 621 42 78 88
L’éclairage

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 25

Mamou 621 42 78 88
Pour changer les ampoules, vous
devez respecter tension & puissance
 Les ampoules halogènes sont identiques
6V/20W 12V/20W / 6V/10W 12V/10W

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 26

Mamou 621 42 78 88
ATTENTION!
 Lorsqu’un fil électrique est dénudé ou bien
que l’on constate un disfonctionnement
électrique : il y a un risque potentiel
d’électrocution,

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 27

Mamou 621 42 78 88
LAMPE LED
les avantages
 L’ampoule LED ne chauffe pas (pas
suffisamment perceptible)
 L’ampoule LED fonctionne plus de
10.000 Heures
 L’éclairage est puissant et mieux diffusé,
l’ampoule halogène concentre la lumière
au centre.

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 28

Mamou 621 42 78 88
Halogène AVANTAGE
 L’ampoule dure 2000 Heures en moyenne,
 Sont coût est modique et une ampoule de
rechange est livrée avec l’appareil.
 l’ampoule chauffe et pour certaines
préparations, cela peut être utile.

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 29

Mamou 621 42 78 88
Halogène INCONVENIENTS
 Il faut changer l’ampoule (faire attention de
changer celle-ci à froid et de ne pas mettre
les doigts dessus) et veiller à mettre toujours
la bonne ampoule.

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 30

Mamou 621 42 78 88
Problèmes Récurrents Éclairage
 L’ampoule fonctionne mais l’éclairage scintille
 Le variateur d’éclairage est bloqué
 Malgré le changement de l’ampoule et du
fusible : rien ne marche

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 31

Mamou 621 42 78 88
SYNTHESE
ce qu’il faut faire au minimum
 Recouvrir les appareils après chaque utilisation pour éviter la poussière avec
une housse en état ou à défaut avec un sac poubelle.

 Possibilité de sécuriser la tête des

 Pour le nettoyage ne jamais utiliser d’alcool, xylène …

 Pour changer les ampoules, vous devez respecter la tension

Les ampoules halogènes sont identiques 6V/20W 12V/20W / 6V/10W 12V/10W

 Lorsqu’un fil électrique est dénudé ou bien que l’on constate un

disfonctionnement électrique : il y a un risque potentiel d’électrocution,

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 32

Mamou 621 42 78 88
 MERCI

Fassou Lamah Ingénieur BIOMEDICAL au CEH / 33

Mamou 621 42 78 88
