SANIWIN 4.

08, Licence N°1427-1m 28/11/2009

FISA

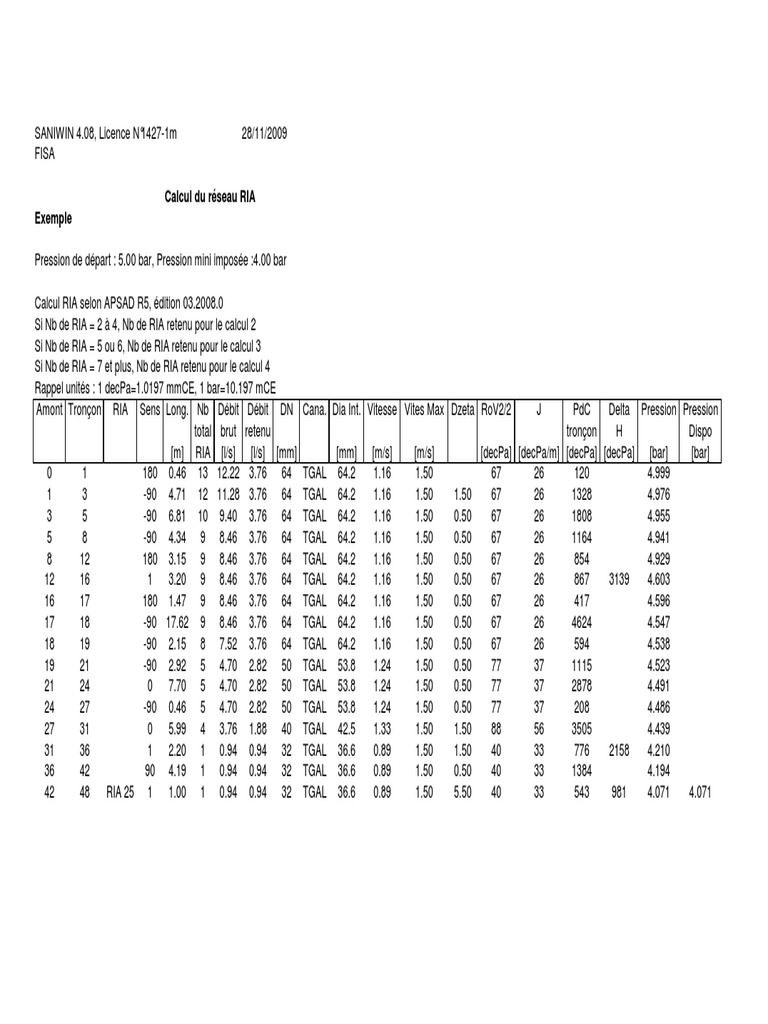

Calcul du réseau RIA

Exemple

Pression de départ : 5.00 bar, Pression mini imposée :4.00 bar

Calcul RIA selon APSAD R5, édition 03.2008.0

Si Nb de RIA = 2 à 4, Nb de RIA retenu pour le calcul 2
Si Nb de RIA = 5 ou 6, Nb de RIA retenu pour le calcul 3
Si Nb de RIA = 7 et plus, Nb de RIA retenu pour le calcul 4
Rappel unités : 1 decPa=1.0197 mmCE, 1 bar=10.197 mCE
Amont Tronçon RIA Sens Long. Nb Débit Débit DN Cana. Dia Int. Vitesse Vites Max Dzeta RoV2/2 J PdC Delta Pression Pression
total brut retenu tronçon H Dispo
[m] RIA [l/s] [l/s] [mm] [mm] [m/s] [m/s] [decPa] [decPa/m] [decPa] [decPa] [bar] [bar]
0 1 180 0.46 13 12.22 3.76 64 TGAL 64.2 1.16 1.50 67 26 120 4.999
1 3 -90 4.71 12 11.28 3.76 64 TGAL 64.2 1.16 1.50 1.50 67 26 1328 4.976
3 5 -90 6.81 10 9.40 3.76 64 TGAL 64.2 1.16 1.50 0.50 67 26 1808 4.955
5 8 -90 4.34 9 8.46 3.76 64 TGAL 64.2 1.16 1.50 0.50 67 26 1164 4.941
8 12 180 3.15 9 8.46 3.76 64 TGAL 64.2 1.16 1.50 0.50 67 26 854 4.929
12 16 1 3.20 9 8.46 3.76 64 TGAL 64.2 1.16 1.50 0.50 67 26 867 3139 4.603
16 17 180 1.47 9 8.46 3.76 64 TGAL 64.2 1.16 1.50 0.50 67 26 417 4.596
17 18 -90 17.62 9 8.46 3.76 64 TGAL 64.2 1.16 1.50 0.50 67 26 4624 4.547
18 19 -90 2.15 8 7.52 3.76 64 TGAL 64.2 1.16 1.50 0.50 67 26 594 4.538
19 21 -90 2.92 5 4.70 2.82 50 TGAL 53.8 1.24 1.50 0.50 77 37 1115 4.523
21 24 0 7.70 5 4.70 2.82 50 TGAL 53.8 1.24 1.50 0.50 77 37 2878 4.491
24 27 -90 0.46 5 4.70 2.82 50 TGAL 53.8 1.24 1.50 0.50 77 37 208 4.486
27 31 0 5.99 4 3.76 1.88 40 TGAL 42.5 1.33 1.50 1.50 88 56 3505 4.439
31 36 1 2.20 1 0.94 0.94 32 TGAL 36.6 0.89 1.50 1.50 40 33 776 2158 4.210
36 42 90 4.19 1 0.94 0.94 32 TGAL 36.6 0.89 1.50 0.50 40 33 1384 4.194
42 48 RIA 25 1 1.00 1 0.94 0.94 32 TGAL 36.6 0.89 1.50 5.50 40 33 543 981 4.071 4.071
