6 Td : ADC- 2STE : Système Triphasé

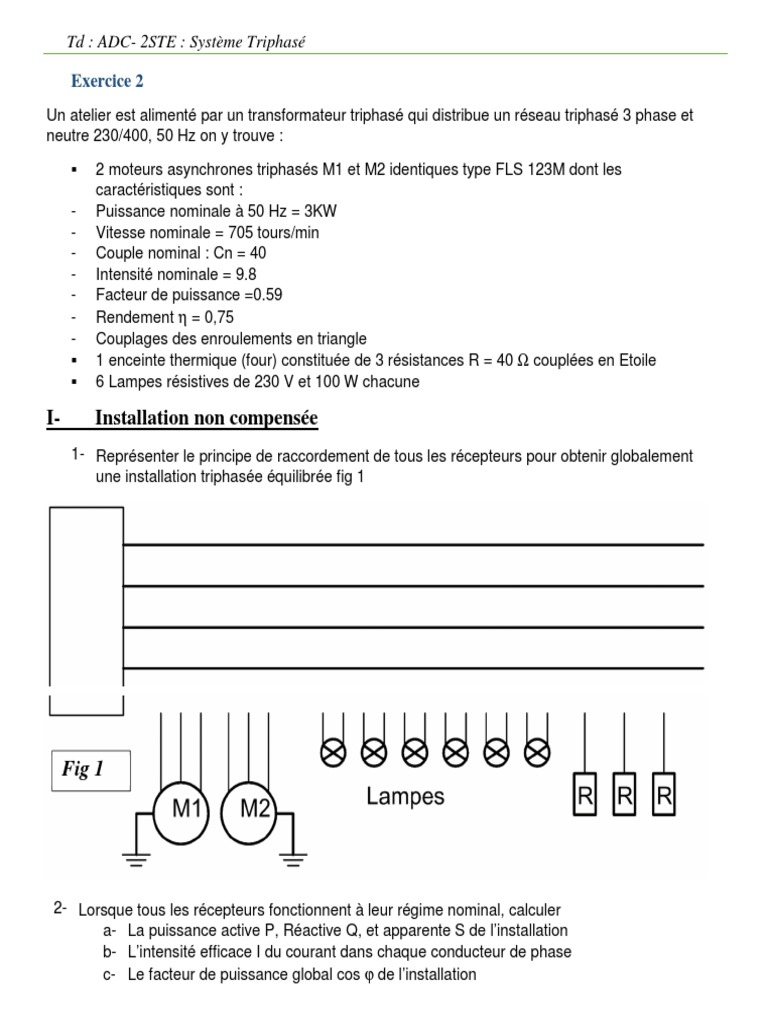

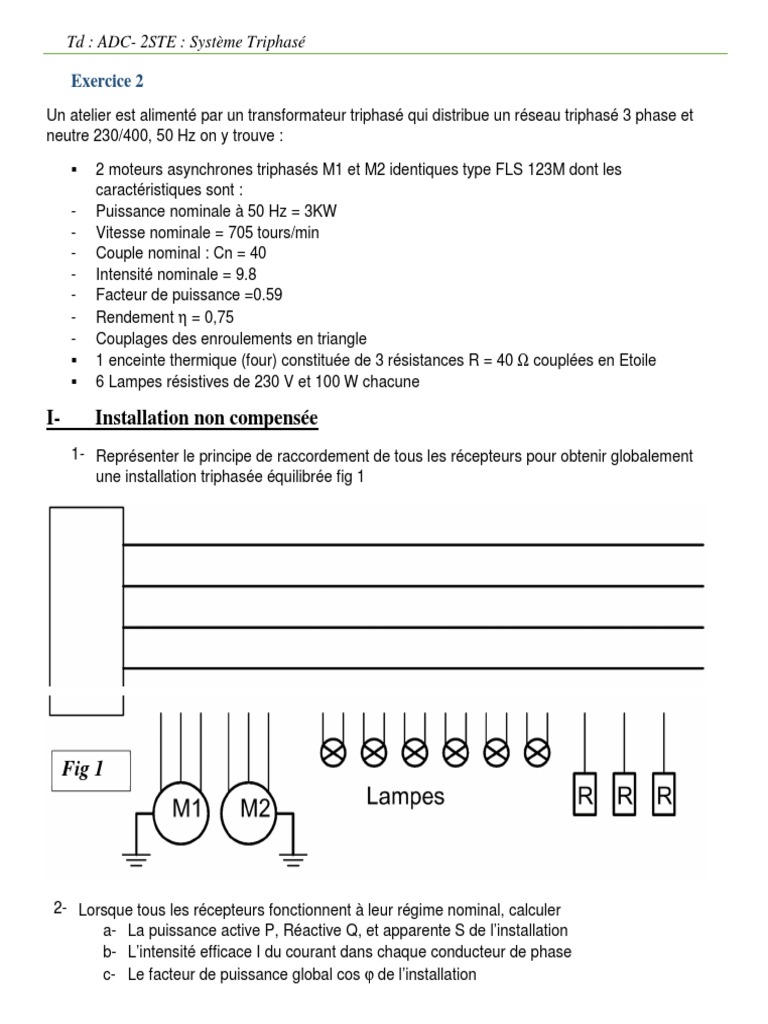

Exercice 2
Un atelier est alimenté par un transformateur triphasé qui distribue un réseau triphasé 3 phase et
neutre 230/400, 50 Hz on y trouve :
2 moteurs asynchrones triphasés M1 et M2 identiques type FLS 123M dont les
caractéristiques sont :
- Puissance nominale à 50 Hz = 3KW
- Vitesse nominale = 705 tours/min
- Couple nominal : Cn = 40
- Intensité nominale = 9.8
- Facteur de puissance =0.59
- Rendement η = 0,75
- Couplages des enroulements en triangle
1 enceinte thermique (four) constituée de 3 résistances R = 40 Ω couplées en Etoile
6 Lampes résistives de 230 V et 100 W chacune

I- Installation non compensée

1- Représenter le principe de raccordement de tous les récepteurs pour obtenir globalement
une installation triphasée équilibrée fig 1

Fig 1

2- Lorsque tous les récepteurs fonctionnent à leur régime nominal, calculer

a- La puissance active P, Réactive Q, et apparente S de l’installation
b- L’intensité efficace I du courant dans chaque conducteur de phase
c- Le facteur de puissance global cos ϕ de l’installation
7 Td : ADC- 2STE : Système Triphasé

II- Installation compensée

Pour bénéficier d’un tarif préférentiel, le facteur de puissance doit être au moins égal à 0,932
Pour remplir cette condition, on envisage de relever le facteur de puissance de l’installation à 0,95
en insérant une batterie de condensateurs sur l’arrivée d’électricité comme sur la fig 2

Fig 2

1- Comment est couplée la batterie de condensateurs

2- Déterminer la puissance Qc de compensation à installer pour relever le facteur de
puissance à 0,95
3- En déduire

d- La valeur des capacités C

e- La valeur efficace I1 des courants en lignes I1, I2, I3
f- La valeur efficace I1C des courants I1C, I2C, I3C
