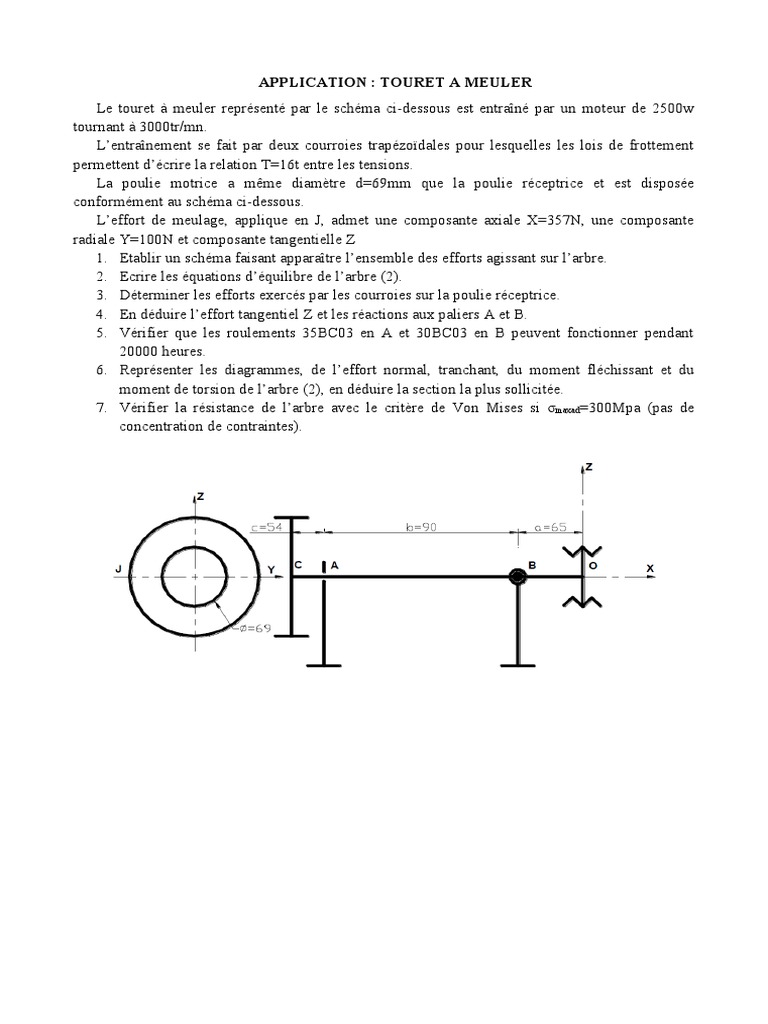

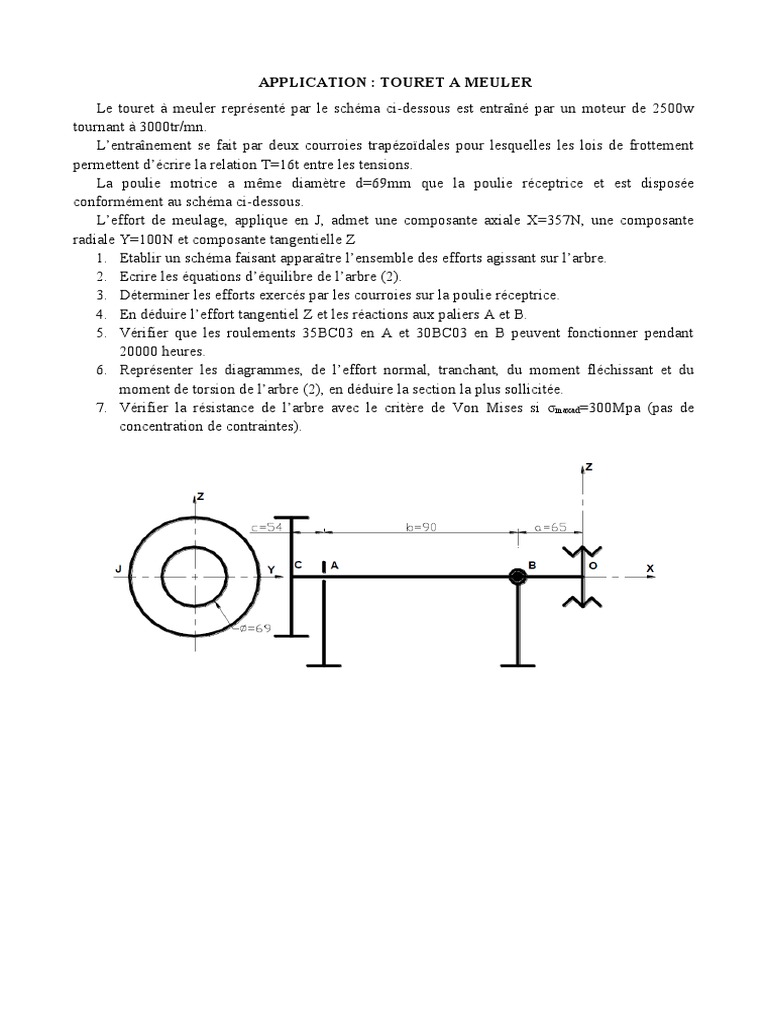

APPLICATION : TOURET A MEULER

Le touret à meuler représenté par le schéma ci-dessous est entraîné par un moteur de 2500w
tournant à 3000tr/mn.
L’entraînement se fait par deux courroies trapézoïdales pour lesquelles les lois de frottement
permettent d’écrire la relation T=16t entre les tensions.
La poulie motrice a même diamètre d=69mm que la poulie réceptrice et est disposée
conformément au schéma ci-dessous.
L’effort de meulage, applique en J, admet une composante axiale X=357N, une composante
radiale Y=100N et composante tangentielle Z
1. Etablir un schéma faisant apparaître l’ensemble des efforts agissant sur l’arbre.
2. Ecrire les équations d’équilibre de l’arbre (2).
3. Déterminer les efforts exercés par les courroies sur la poulie réceptrice.
4. En déduire l’effort tangentiel Z et les réactions aux paliers A et B.
5. Vérifier que les roulements 35BC03 en A et 30BC03 en B peuvent fonctionner pendant
20000 heures.
6. Représenter les diagrammes, de l’effort normal, tranchant, du moment fléchissant et du
moment de torsion de l’arbre (2), en déduire la section la plus sollicitée.
7. Vérifier la résistance de l’arbre avec le critère de Von Mises si σ maxad=300Mpa (pas de
concentration de contraintes).
