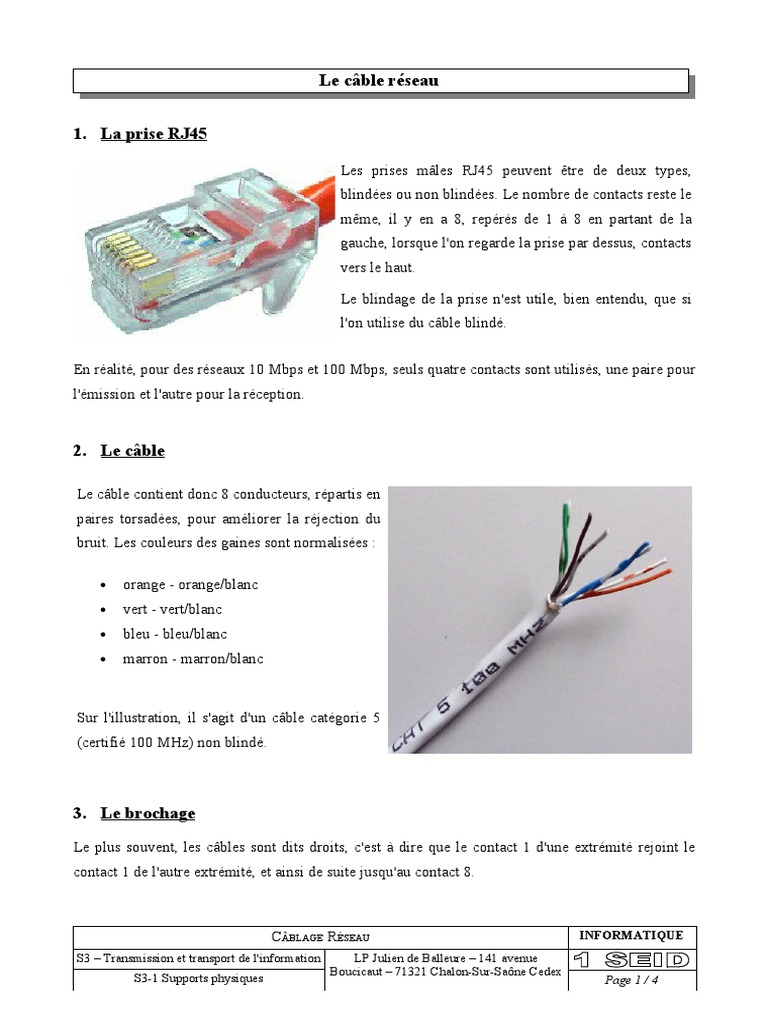

Le câble réseau

1. La prise RJ45

Les prises mâles RJ45 peuvent être de deux types,

blindées ou non blindées. Le nombre de contacts reste le
même, il y en a 8, repérés de 1 à 8 en partant de la
gauche, lorsque l'on regarde la prise par dessus, contacts
vers le haut.

Le blindage de la prise n'est utile, bien entendu, que si

l'on utilise du câble blindé.

En réalité, pour des réseaux 10 Mbps et 100 Mbps, seuls quatre contacts sont utilisés, une paire pour
l'émission et l'autre pour la réception.

2. Le câble

Le câble contient donc 8 conducteurs, répartis en

paires torsadées, pour améliorer la réjection du
bruit. Les couleurs des gaines sont normalisées :

• orange - orange/blanc
• vert - vert/blanc
• bleu - bleu/blanc
• marron - marron/blanc

Sur l'illustration, il s'agit d'un câble catégorie 5

(certifié 100 MHz) non blindé.

3. Le brochage

Le plus souvent, les câbles sont dits droits, c'est à dire que le contact 1 d'une extrémité rejoint le
contact 1 de l'autre extrémité, et ainsi de suite jusqu'au contact 8.

CÂBLAGE RÉSEAU INFORMATIQUE

S3 – Transmission et transport de l'information LP Julien de Balleure – 141 avenue
Boucicaut – 71321 Chalon-Sur-Saône Cedex
S3-1 Supports physiques Page 1 / 4
Ce sont les équipements qui se chargent de croiser les paires d'émission et de réception. Sur un
équipement comme un concentrateur (HUB) ou un commutateur (SWITCH), les prises sont
marquées d'un X justement pour indiquer qu'elles sont croisées. Ainsi, lorsque l'on réalise un câble
pour raccorder un PC à un concentrateur, il faudra que ce câble soit droit, puisque c'est le
concentrateur qui se charge de croiser les paires.

● Câble droit :

Broche Signal Nom Couleur

1 émission+ TxData+ orange/blanc
2 émission- TxData- orange
3 réception+ RxData+ vert/blanc
4 - - bleu
5 - - bleu/blanc
6 réception- RxData- vert
7 - - marron/blanc
8 - - marron

● Câble croisé :

Broche Signal Nom Couleur

1 réception+ TxData+ vert/blanc
2 réception- TxData- vert
3 émission+ RxData+ orange/blanc
4 - - bleu
5 - - bleu/blanc
6 émission- RxData- orange
7 - - marron/blanc
8 - - marron

Notez que les contacts 3 et 6 utilisent la même paire, ce qui est normal. Attention, il faut
absolument respecter ce point (3 et 6 sur la même paire) faute de quoi le câble ne fonctionnera
pas en 100 Mbps !

CÂBLAGE RÉSEAU INFORMATIQUE

S3 – Transmission et transport de l'information LP Julien de Balleure – 141 avenue
Boucicaut – 71321 Chalon-Sur-Saône Cedex
S3-1 Supports physiques Page 2 / 4
4. Réalisation d'un câble

④ support pour fiche RJ45

③ lames pour couper

① verrou ② lames à dénuder

① Appuyer sur la poignée et basculer le verrou.

② Entrer le câble dans l'outil, presser mollement sur la poignée, tourner le câble dans la pince.
Dénuder sur environ 3 à 4 centimètres. Une fois l'opération terminée, si elle a réussi, vous devez
obtenir quelque chose de semblable à l'illustration :

● la gaine de protection extérieure est

enlevée.
● le feuillard de blindage également.
● l'enveloppe de film plastique transparent
qui entoure les 4 paires risque d'être
toujours solidaire du câble. Retirez-le
délicatement.
● les conducteurs ne doivent pas être
entamés par l'opération.

③ Une fois les 8 conducteurs correctement disposés selon la norme désirée, il faut couper
l'excédent de manière à ne laisser que 1 à 1,5 centimètres de conducteurs hors de la gaine de
protection. Il faut maintenant insérer le tout dans la prise en respectant l'ordre des conducteurs,
en s'assurant que chaque conducteurs trouvent bien sa place et arrivent bien en butée au fond de
la prise. Attention cette opération est très délicate !

CÂBLAGE RÉSEAU INFORMATIQUE

S3 – Transmission et transport de l'information LP Julien de Balleure – 141 avenue
Boucicaut – 71321 Chalon-Sur-Saône Cedex
S3-1 Supports physiques Page 3 / 4
④ Au moyen de la pince à sertir, il faut finaliser le montage, en plaçant la prise dans l'encoche de
la pince en prenant soin de ne pas retirer le câble de la prise, puis refermer la pince. Cette
opération aura deux conséquences :
● forcer les conducteurs à entrer dans les
tulipes auto-dénudantes au fond de la
prise.

● coincer le câble au niveau de la gaine de

protection, pour éviter un arrachement
trop facile de la prise.

5. Test du câble
Le testeur de câbles LANTEST permet d'identifier le câblage ou de tester les câbles à base de
connecteurs RJ45.
① ②

Descriptif :

③
① connecteur RJ45 pour l'émission du signal.
④
② connecteur RJ45 pour la réception du signal. ⑦
③ DELs pour l'affichage du signal émis. ⑥ ⑤
④ DELs pour l'affichage du signal reçus.
⑤ Interrupteur marche/arrêt.
⑥ Bouton poussoir marche automatique/manuel
⑦ Bouton poussoir utilisation en mode manuel.

Visualisation des résultats :

❑❑■❑❑❑❑❑ ❑❑■■❑❑❑❑ les fils 3 et 4

le fil 3 est Court
Continuité 1 2 3 4 5 6 7 8 1 2 345 67 8 sont en court-
❑❑■❑❑❑❑❑ continu. circuit ❑❑■■❑❑❑❑ circuits
❑❑■❑❑❑❑❑ le fil 3 est ❑❑■❑❑❑❑❑
broche 3 et 6
Ouvert 1 2 345 67 8 coupé Croisement 1 2 345 67 8
❑❑❑❑❑❑❑❑ ❑❑❑❑❑■❑❑ reliées
