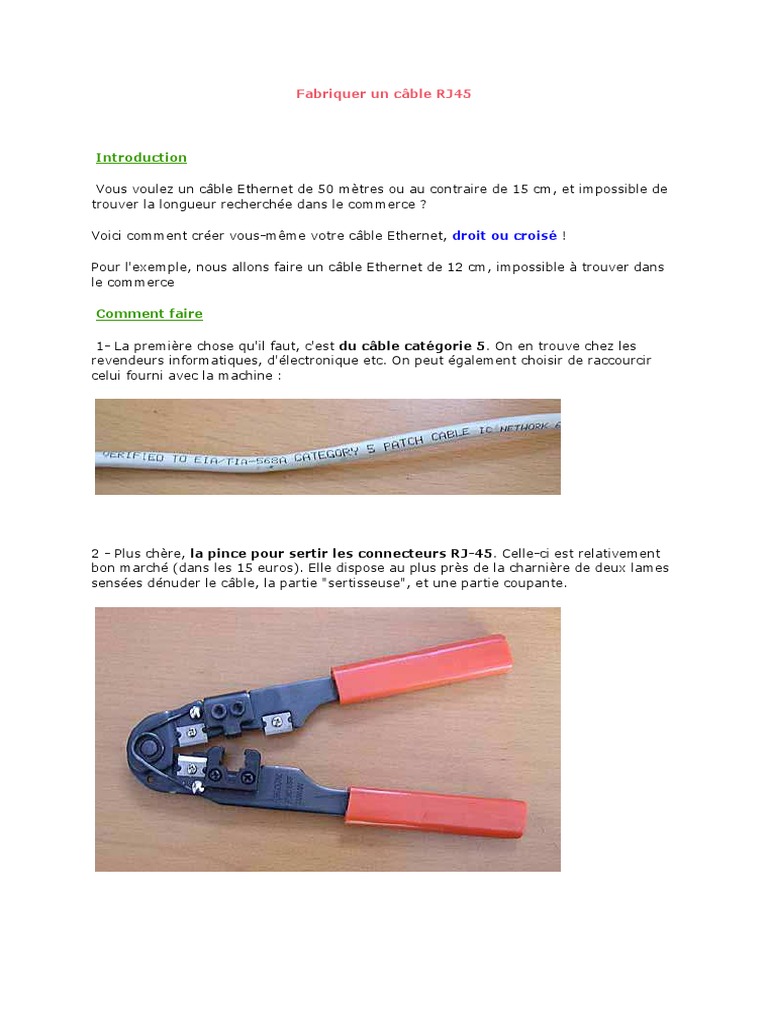

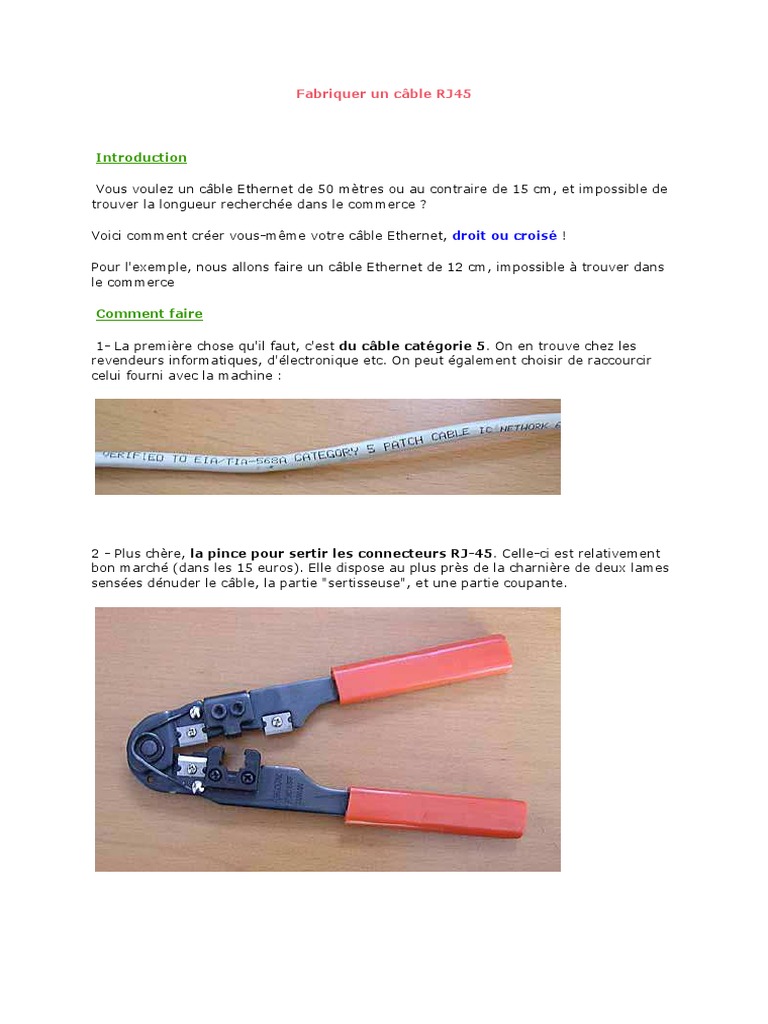

Introduction
Pour l'exemple, nous allons faire un câble Ethernet de 12 cm, impossible à trouver dans
le commerce
Comment faire
1- La première chose qu'il faut, c'est du câble catégorie 5. On en trouve chez les
revendeurs informatiques, d'électronique etc. On peut également choisir de raccourcir
celui fourni avec la machine :
2 - Plus chère, la pince pour sertir les connecteurs RJ-45. Celle-ci est relativement
bon marché (dans les 15 euros). Elle dispose au plus près de la charnière de deux lames
sensées dénuder le câble, la partie "sertisseuse", et une partie coupante.
3 - Il faut encore les connecteurs RJ-45 et d'éventuels "cabochons" de couleur
permettant 1) de repérer les différents câbles et 2) de protéger l'ergot qui clipse le
connecteur ethernet. Il faut évidemment passer le cabochon avant de sertir le
connecteur.
4 - Les connecteurs peuvent être différents, avec guides, sans, blindés. Ici, il s'agit
de connecteurs simples.
5 - De ce côté, on voit les broches métalliques qui vont, plus tard, s'encastrer dans les
fils composant le câble :
1. blanc/orange
2. orange
3. blanc/vert
4. bleu
5. blanc/bleu
6. vert
7. blanc/brun
8. brun
Pour un câble "droit" les deux extrémité doivent être placées de cette façon.
Pour un câble "croisé", une extrémité comme ci-dessus, l'autre comme précisé
ci-dessous:
1. blanc/vert <-
2. vert <-
3. blanc/orange <-
4. bleu
5. blanc/bleu
6. orange <-
7. blanc/brun
8. brun
Les deux paires servant actuellement (base 10 et base 100) sont celles que l'on croise
(ou laisse droites)
10 - Après avoir coupé droit les conducteurs, on les glisse comme ceci dans le
connecteur.
11 - Bien au fond.
12 - Ensuite, bien pousser la gaine le plus loin possible.
