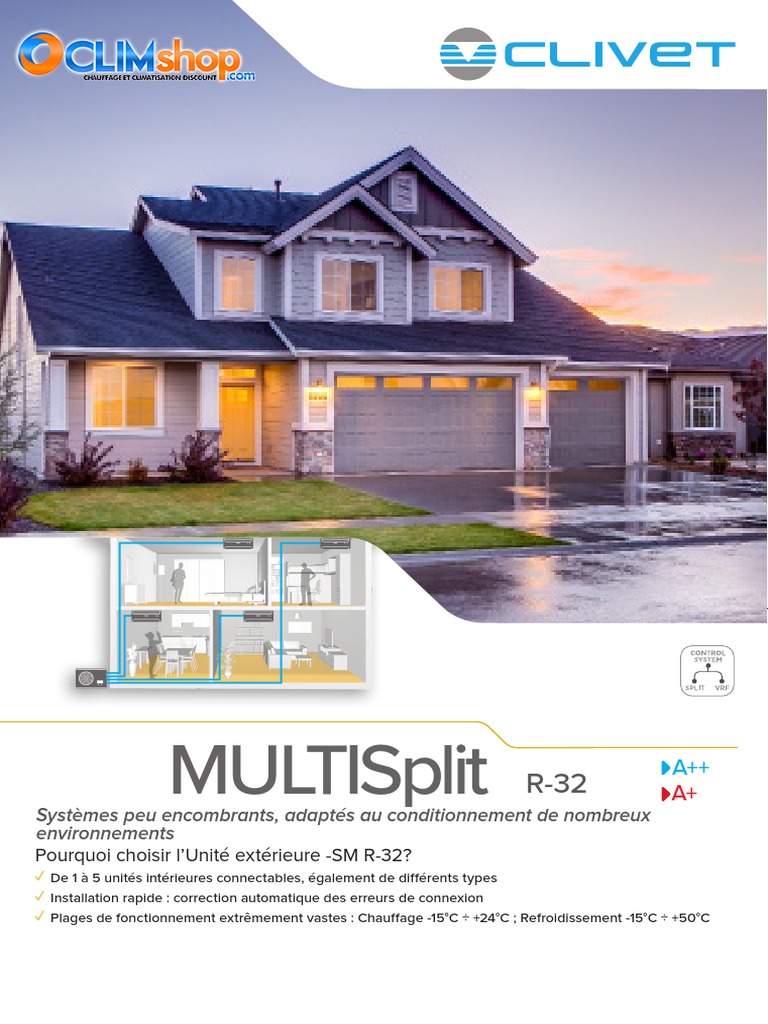

MULTISplit

Systèmes peu encombrants, adaptés au conditionnement de nombreux

R-32
A++
A+
environnements
Pourquoi choisir l’Unité extérieure -SM R-32?
✓ De 1 à 5 unités intérieures connectables, également de différents types
✓ Installation rapide : correction automatique des erreurs de connexion
✓ Plages de fonctionnement extrêmement vastes : Chauffage -15°C ÷ +24°C ; Refroidissement -15°C ÷ +50°C
 NATIV-SM
Unité intérieure Hiwall pour systèmes MULTISplit
CONFORT FIABILITÉ

1 12

Follow Me Turbo Ventilateur Ventilateur Ventilateur Fonction Compensation Auto swing Détection Fonction Utilisation Auto- Faible
[Suivez-moi] intérieur extérieur extérieur Anti de la de fuites de auto- d’urgence dégivrage refroidis-
à 12 niveaux à 10 niveaux à 6 niveaux Air Froid température
de vitesse de vitesse réfrigérant diagnostic sement ambiant
COMMODITÉ de vitesse (MonoSplit) (MonoSplit) ÉCONOMIES D’ÉNERGIE SANTÉ EN OPTION

ON/OFF Compatible Mémorisation Fonction Pompe de Minuterie Correction 1W Standby Mode Sleep Filtre à haute Filtre à cataly- Auto-nettoyage Contrôle Wi-Fi
manuel MONO/MULTI orientation Redémarrage vidange automatique des densité seur froid
ailettes automatique à 2 voies erreurs de connexion
(MULTISplit)

ACCESSOIRES SYSTÈMES DE CONTRÔLE

MK1X Carte multifonctionnelle qui rend l’unité intérieure disponible pour une commande
à distance de Marche/Arrêt, une alarme et un port XYE (requis pour connecter une
commande filaire, une commande filaire centrale, un convertisseur de données, une COMMANDE
Wi-Fi COMMANDE À DISTANCE
passerelle BMS) À DISTANCE
NWMX FILAIRE KJR120C1E
Les fonctions ON-OFF/Alarme/XYE/Port Wi-Fi peuvent être utilisées simultanément RG57 (standard)
(standard) (en option)
(kit nécessaire MK1X)

Unité intérieure IZ1-XY 27M 35M 53M 70M

Code de configuration AAIZQ100-0002 AAIZQ200-0002 AAIZQ400-0002 AAIZQ600-0002
Btu/h 9 000 12 000 18 000 24 000
Capacité de refroidissement Standard
kW 2,6 3,5 5,3 7
Btu/h 10 000 13 000 19 000 25 000
Capacité de chauffage Standard
kW 2,9 3,8 5,6 7,3
Unité LxPxH mm 805x194x285 805x194x285 957x213x302 1 040x220x327
Dimensions
Emballage LxPxH mm 870x270x365 870x270x365 1 035x295x380 1 120x405x310
Poids Unité/Emballage kg 7,6/9,7 7,6/9,8 10/13 12,3/15,8
Filtre à air Type - CCF CCF CCF CCF
Flux d’air Hi/Mid/Lo m3/h 466/360/325 540/430/314 840/680/540 980/817/662
Niveau de puissance sonore Hi dB(A) 54 55 55 59
Niveau de pression sonore Hi/Mid/Lo/Si dB(A) 37/33/22/20 38/32/22/21 42/33/27/21 46/40/30/26
Chauffage T. intérieure °C 17~32 17~32 17~32 -15~50
Plage de fonctionnement
Refroidissement T. intérieure °C 0~30 0~30 0~30 -15~24
mm Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 12,7 Φ 9,52 - Φ 15,9
Lignes frigorifiques Diamètres extérieurs Liquide-Gaz
pouce 1/4” - 3/8” 1/4” - 3/8” 1/4” - 1/2” 3/8” - 5/8”
Température réglable °C 17~30
Alimentation électrique Tension/Fréquence/Phases V/Hz/n° 230 / 50 / 1

CRISTALLO-SM
Unité intérieure Hiwall pour systèmes MULTISplit
CONFORT FIABILITÉ

1 12

Follow Me Turbo Fonction- Silence Ventilateur Fonction Compensation Auto Flux d’air Détection Fonction Utilisation Auto- Faible
[Suivez-moi] nement intérieur Anti Air de la température swing multidirectionnel de fuites de auto- d’urgence dégivrage refroidis-
Silencieux à 12 niveaux Froid réfrigérant diagnostic sement
de vitesse ÉCONOMIES ambiant
COMMODITÉ D’ÉNERGIE SANTÉ EN OPTION

ON/OFF Contrôle Compatible Mémorisation Fonction Pompe de Minuterie 1W Standby Mode Sleep Filtre Filtre à Auto- Commande Gestion Communication Marche/
manuel Wi-Fi MONO/MULTI orientation Redémarrage vidange à haute densité catalyseur nettoyage filaire commande BMS Arrêt à
ailettes automatique à 2 voies froid centrale distance

ACCESSOIRES SYSTÈMES DE CONTRÔLE

MKSSX Carte multifonctionnelle qui rend l’unité intérieure disponible pour une commande à
distance de Marche/Arrêt et un port XYE (requis pour connecter une commande filaire,
une commande filaire centrale, un convertisseur de données, une passerelle BMS) Wi-Fi COMMANDE À DISTANCE COMMANDE À DISTANCE
Une seule fonction parmi ON-OFF/Alarme/XYE/ Wi-Fi peut être utilisée simultanément NWMX FILAIRE KJR120CI RG66A1
(standard) (en option) (standard)
(kit nécessaire MKSSX)

Unité intérieure IM1-XY 20M 27M 35M 53M 70M

Code de configuration AAP3Q000-0001 AAP3Q100-0001 AAP3Q200-0001 AAP3Q400-0001 AAP3Q400-0001
Btu/h 8 000 9 200 12 000 18 000 25 000
Capacité de refroidissement Standard kW 2,3 2,7 3,5 5,3 7,3
Btu/h 9 000 10 000 13 000 19 000 26 000
Capacité de chauffage Standard kW 2,6 2,9 3,8 5,6 7,6
Unité LxPxH mm 722x187x290 722x187x290 802x189x297 965x215x319 1 080x226x335
Dimensions
Emballage LxPxH mm 790x270x370 790x270x370 875x285x375 1 045x305x405 1 155x415x315
Poids Unité/Emballage kg 7,4 / 9,6 7,4 / 9,6 8,2 / 10,7 9 / 12,2 12 / 15,2
Filtre à air Type - CCF CCF CCF CCF CCF
Flux d’air Hi/Mid/Lo m3/h 400/300/230 521/429/259 539/478/294 750/505/420 1 050/750/560
Niveau de puissance sonore Hi dB(A) 54 54 56 58 62
Niveau de pression sonore Hi/Mid/Lo/Si dB(A) n.a./36/31/22 37/33/22/20 38/32/22/21 42/33/27/21 46/40/30/26
Chauffage T. intérieure °C 17~32 17~32 17~32 17~32 -15~50
Plage de fonctionnement
Refroidissement T. intérieure °C 0~30 0~30 0~30 0~30 -15~24
mm Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 12,7 Φ 9,52 - Φ 15,9
Lignes frigorifiques Diamètres extérieurs Liquide-Gaz pouce 1/4” - 3/8” 1/4” - 3/8” 1/4” - 3/8” 1/4” - 1/2” 3/8” - 5/8”
Commande à distance à infrarouge - RG66A1
Systèmes de contrôle
Température réglable °C 17~30
Alimentation électrique Tension/Fréquence/Phases V/Hz/n° 230 / 50 / 1

Vitesse du ventilateur : Hi=Élevée ; Mid=Moyenne; Lo=Faible ; Si=Silencieuse https://www.climshop.com/climatisation-multi-split-clivet-xsl-428_429_439_364_366.html

CCF = Catalyseur froid
 BOX-SM 2
Unité intérieure Cassette pour systèmes MULTISplit
CONFORT FIABILITÉ

1 12

Follow Me Turbo Ventilateur Fonction Compensation Auto Détection Fonction Utilisation Auto-dégivrage Faible Pompe de
[Suivez-moi] intérieur Anti Air de la température swing de fuites de auto- d’urgence refroidissement drainage
à 12 niveaux Froid réfrigérant diagnostic ambiant intégrée
de vitesse
COMMODITÉ ÉCONOMIES D’ÉNERGIE SANTÉ EN OPTION

ON/OFF Contact Port Mémorisation Fonction Minuterie Mode Sleep Air Neuf Commande Gestion Communication Contrôle
manuel ON/OFF Alarme orientation Redémarrage filaire commande BMS Wi-Fi
Erreur ailettes automatique centrale

ACCESSOIRES SYSTÈMES DE CONTRÔLE

PANNEAU 650X650 T-MBQ4-03B4

(accessoire requis)
Wi-Fi COMMANDE À DISTANCE COMMANDE À DISTANCE
WF-60A2 FILAIRE KJR120C1E RG66A1
(en option) (en option) (standard)

Unité intérieure IB2-XY 27M 35M 53M

Code de configuration AAIBQ100-0001 AAIBQ200-0001 AAIBQ400-0001
Btu/h 9 000 12 000 18 000
Capacité de refroidissement nominale kW 2,6 3,5 5,3
Btu/h 10 000 13 000 19 000
Capacité de chauffage nominale kW 2,9 3,8 5,6
Unité LxPxH mm 570x570x260 570x570x260 570x570x260
Dimensions Emballage (Unité) LxPxH mm 662x662x317 662x662x317 655x655x290
Panneau mm 647x647x50 647x647x50 647x647x50
Emballage (Panneau) mm 715x715x123 715x715x123 715x715x123
Poids Unité/Emballage kg 14,7 / 19,3 16,2 / 21,4 16,2 / 21,4
Panneau/Emballage kg 2,5 / 4,5 2,5 / 4,5 2,5 / 4,5
Filtre à air Type - R/W R/W R/W
Flux d’air Hi/Mid/Lo m3/h 580/500/450 650/530/450 680/560/500
Niveau de puissance sonore Hi dB(A) 53 56 56
Niveau de pression sonore Hi/Mid/Lo/Si dB(A) 38/33/29 42/38/34 44/42/41
Plage de fonctionnement Chauffage T. intérieure °CBS 17~32 17~32 17~32
Refroidissement T. intérieure °CBU 0~30 0~30 0~30
mm Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 12,7
Lignes frigorifiques Diamètres extérieurs Liquide-Gaz pouce 1/4” - 3/8” 1/4” - 3/8” 1/4” - 1/2”
Systèmes de contrôle Commande à distance à infrarouge - RG66A1
Température réglable °C 17~30
Alimentation électrique Tension/Fréquence/Phases V/Hz/n° 230 / 50 / 1
R/W = Amovible/Lavable

CONSOLE-SM 2
Unité intérieure console pour systèmes MULTISplit
CONFORT FIABILITÉ

1 12

Follow Me Turbo Ventilateur Fonction Compensation Auto Détection Fonction Utilisation Auto-dégivrage Faible
[Suivez-moi] intérieur Anti de la swing de fuites de auto-diagnostic d’urgence refroidissement
à 12 niveaux Air Froid température réfrigérant ambiant
de vitesse
COMMODITÉ ÉCONOMIES D’ÉNERGIE EN OPTION

ON/OFF Marche/Arrêt Redémarrage Minuterie Mode Sleep Gestion Communication

manuel à distance automatique commande BMS
centrale

ACCESSOIRES SYSTÈMES DE CONTRÔLE

MD-NIM01 Kit port XYE (requis pour connecter une commande filaire
centrale, une commande filaire, un convertisseur de données
et une passerelle BMS) TÉLÉCOMMANDE
RG66A1
(standard)

Unité intérieure IC2-XY 27M 35M 53M

Code de configuration AAICQ100-0001 AAICQ200-0001 AAICQ400-0001
Btu/h 9 000 12 000 16 500
Capacité de refroidissement Standard kW 2,6 3,5 4,8
Btu/h 10 000 13 000 17 000
Capacité de chauffage Standard kW 2,9 3,8 5
Unité LxPxH mm 700x600x210 700x600x210 700x600x210
Dimensions
Emballage LxPxH mm 810x710x305 810x710x305 810x710x305
Poids Unité/Emballage kg 14,8 / 19 14,8 / 19 14,8 / 19
Filtre à air Type - R/W R/W R/W
Flux d’air Hi/Mid/Lo m3/h 510/480/370 510/480/370 560/480/400
Niveau de puissance sonore Hi dB(A) 58 58 60
Niveau de pression sonore Hi/Mid/Lo/Si dB(A) 43/41/35 43/41/35 43/41/35
Chauffage T. intérieure °CBS 17~32 17~32 17~32
Plage de fonctionnement
Refroidissement T. intérieure °CBU 0~30 0~30 0~30
mm Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 12,7
Lignes frigorifiques Diamètres extérieurs Liquide-Gaz pouce 1/4” - 3/8” 1/4” - 3/8” 1/4” - 1/2”
Commande à distance à infrarouge - RG66A1
Systèmes de contrôle
Température réglable °C 17~30
Alimentation électrique Tension/Fréquence/Phases V/Hz/n° 230 / 50 / 1
R/W = Amovible/Lavable
https://www.climshop.com/climatisation-multi-split-clivet-xsl-428_429_439_364_366.html
DUCT-SM 2
Unité intérieure gainable pour systèmes MULTISplit
CONFORT FIABILITÉ

1 12

Follow Me Ventilateur Fonction Compensation Réfrigérant Fonction Utilisation Auto-dégivrage Faible Pompe de
[Suivez-moi] intérieur Anti de la Détection des auto-diagnostic d’urgence refroidissement drainage
à 12 niveaux Air Froid température fuites auto-diagnostic ambiant intégrée
de vitesse
COMMODITÉ ÉCONOMIES D’ÉNERGIE SANTÉ EN OPTION

Marche/ Port Alarme Fonction Minuterie Fonction Air Neuf Commande Gestion Communication Contrôle Rotation et Programmateur
Arrêt à Erreur Redémarrage Veille filaire commande BMS Wi-Fi back-up hebdomadaire
distance automatique centrale
ACCESSOIRES SYSTÈMES DE CONTRÔLE
M120X Carte multifonction pour connecter l'unité intérieure à la commande filaire
RAC-120X-2W
Wi-Fi COMMANDE À DISTANCE COMMANDE À DISTANCE COMMANDE À
WF-60A2 FILAIRE KJR120C1E FILAIRE RAC-120X-2W DISTANCE
(en option) (en option) (en option pour 53M) RG66A1
(kit nécessaire M120X) (standard)

Unité intérieure ID2-XY 27M 35M 53M

Code de configuration AAIDQ100-0003 AAIDQ200-0003 AAIDQ400-0003
Btu/h 9 000 12 000 18 000
Capacité de refroidissement nominale kW 2,6 3,5 5,3
Btu/h 10 000 13 000 19 000
Capacité de chauffage nominale kW 2,9 3,8 5,6
Unité LxPxH mm 700x450x200 700x450x200 880x674x210
Dimensions
Emballage LxPxH mm 860x540x275 860x540x275 1 070x725x280
Poids Unité/Emballage kg 18 / 22 18 / 22 24,3 / 29,6
Filtre à air Type - R/W R/W R/W
Flux d’air Hi/Mid/Lo m3/h 600/480/300 600/480/300 880/650/350
Pression disponible Std (Min-Max) Pa 25 (0-60) 25 (0-60) 25 (0-100)
Niveau de puissance sonore Hi dB(A) 59 59 59
Niveau de pression sonore Hi/Mid/Lo/Si dB(A) 40/34/27 40/34/27 41/38/33
Chauffage T. intérieure °CBS 17~32 17~32 17~32
Plage de fonctionnement
Refroidissement T. intérieure °CBU 0~30 0~30 0~30
mm Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 9,52 Φ 6,35 - Φ 12,7
Lignes frigorifiques Diamètres extérieurs Liquide-Gaz pouce 1/4” - 3/8” 1/4” - 3/8” 1/4” - 1/2”
Commande à distance à infrarouge - RG66A1
Systèmes de contrôle
Température réglable °C 17~30
Alimentation électrique Tension/Fréquence/Phases V/Hz/n° 230 / 50 / 1

CEILING & FLOOR-SM 2

Unité intérieure Ceiling & Floor pour systèmes MULTISplit
CONFORT FIABILITÉ

1 12

Follow Me Turbo Vitesse Fonction Flux d’air Compensation de Réfrigérant Fonction Utilisation Auto-dégivrage Faible
[Suivez-moi] ventilateur Anti multidirec- la température Détection des Auto-diagnostic d’urgence refroidissement
intérieur Air Froid tionnel ÉCONOMIES fuites ambiant
à 12 niveaux
COMMODITÉ D’ÉNERGIE SANTÉ EN OPTION

Minuterie à Erreur Mémorisation Fonction Pompe de Minuterie Mode Sleep Air Neuf Commande Gestion Communica- Contrôle Wi-FiRotation et Programmateur
distance Port alarme orientation Redémarrage vidange filaire commande tion BMS back-up hebdomadaire
On/Off ailettes automatique à 2 voies centrale
ACCESSOIRES SYSTÈMES DE CONTRÔLE
M120X Carte multifonction pour connecter l'unité intérieure à la commande filaire
RAC-120X-2W

Wi-Fi COMMANDE À DISTANCE COMMANDE À DISTANCE COMMANDE À

WF-60A2 (en FILAIRE KJR120C1E FILAIRE RAC-120X-2W DISTANCE
option) (en option) (en option) RG66A1
(kit nécessaire M120X) (standard)
Unité intérieure IF2-XY 53M
Code de configuration AAIFQ400-0001
Capacité de refroidissement nominale Btu/h 18 000
kW 5,3
Capacité de chauffage nominale Btu/h 19 000
kW 5,6
Unité LxPxH mm 1 068x675x235
Dimensions
Emballage LxPxH mm 1 145x755x318
Poids Unité/Emballage kg 25 / 29,7
Filtre à air Type - R/W
Flux d’air Hi/Mid/Lo m3/h 880/760/650
Niveau de puissance sonore Hi dB(A) 58
Niveau de pression sonore Hi/Mid/Lo/Si dB(A) 41/38/34
Chauffage T. intérieure °CBS 17~32
Plage de fonctionnement
Refroidissement T. intérieure °CBU 0~30
Lignes frigorifiques Diamètres extérieurs Liquide-Gaz mm Φ 6,35 - Φ 12,7
pouce 1/4” - 1/2”
Commande à distance à infrarouge - RG66A1
Systèmes de contrôle
Température réglable °C 17~30
Alimentation électrique Tension/Fréquence/Phases V/Hz/n° 230 / 50 / 1
R/W = Amovible/Lavable
Unité extérieure-SM
Unité extérieure pour systèmes MULTISplit
CONFORT COMMODITÉ

Ventilateur Correction MU1-Y (41M÷79M) MU1-Y (82M÷125M)

extérieur automatique des
à 6 niveaux de erreurs de connexion
vitesse

Unité extérieure MU1-Y 41M 53M 61M 79M 82M 105M 125M
Code de configuration AAMVQ300-0003 AAMVQ400-0005 AAMVQ500-0003 AAMVQ700-0004 AAMVQ800-0002 AAMVP100-0003 AAMVR200-0003
Unités intérieures connectables Min~Max - 1~2 (DOUBLE) 1~2 (DOUBLE) 1~3 (TRIPLE) 1~3 (TRIPLE) 1~4 (QUADRI) 1~4 (QUADRI) 1~5 (PENTA)
14 000 18 000 21 000 27 000 28 000 36 000 42 000
Standard1 (Min~Max) Btu/h
Capacité de refroidissement (6 000~15 500) (7 000~22 000) (8 500~24 500) (7.500~29 500) (10 500~34 000) (12 500~46 500) (14 000~47 500)
Standard1 (Min~Max) kW 4,1 (1,76~4,54) 5,3 (2,11~6,39) 6,2 (2,44~7,2) 7,9 (2,27~8,69) 8,2 (3,04~9,93) 10,5 (3,68~13,65) 12,3 (4,18~14)
15.000 19 000 22 500 28 000 30.000 38 000 42 000
Standard (Min~Max)
2
Btu/h
Capacité de chauffage (6 500~16 500) (7 500~23 000) (9 000~26 500) (10 000~26 500) (11 000~36 500) (13 000~45 500) (14 000~51 000)
Standard (Min~Max)
2
kW 4,4 (1,89~4,87) 5,6 (2,23~6,74) 6,6 (2,64~7,79) 8,2 (2,87~9,02) 8,8 (3,26~10,65) 11,1 (3,89~13,32) 12,3 (4,18~14,94)
Unité LxPxH mm 800x333x554 800x333x554 845x363x702 845x363x702 946x410x810 946x410x810 946x410x810
Dimensions
Emballage LxPxH mm 920x390x615 920x390x615 965x395x755 965x395x755 1 090x500x865 1 090x500x865 1 090x500x875
Poids Unité/Emballage kg 31,5 / 34,5 36 / 39 47 / 50,2 53 / 56,5 67,6 / 73,4 68,8 / 75,6 73,3 / 80,4
Niveau de puissance sonore Standard dB(A) 64 63 65 65 67 68 71
Niveau de pression sonore Standard dB(A) 54 56 57,5 59 60 63 62
Chauffage T. extérieure °CBS -15~50 -15~50 -15~50 -15~50 -15~50 -15~50 -15~50
Plage de fonctionnement
Refroidissement T. extérieure °CBU -15~30 -15~30 -15~30 -15~30 -15~30 -15~30 -15~30
Réfrigérant Type/GWP - R-32 / 675 R-32 / 675 R-32 / 675 R-32 / 675 R-32 / 675 R-32 / 675 R-32 / 675
Alimentation électrique Tension/Fréquence/Phases V/Hz/n° 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1 230 / 50 / 1
Courant - 50Hz Capacité maximale du fusible (MFA) A 20 20 30 30 30 30 30

1
Conditions d'essai : température de l'air intérieur 27°C B.S./ 19°C B.U. - température de l'air extérieur Conditions d'essai :
35°C B.S./ 24°C B.U. conformément à EN14511/EN12102
2
Conditions d'essai : température de l'air intérieur 20°C B.S./ 15°C B.U. - température de l'air extérieur Refroidissement : température de l'air intérieur 27°C DB/19°C WB ; température de l'air extérieur 35°C
7°C B.S./ 6°C B.U. DB/24°C WB ;
Chauffage : température de l'air intérieur 20°C DB/15°C WB ; température de l'air extérieur 7°C DB/6°C WB.
Données déclarées conformément au règlement délégué de l'UE 626/2011

Connexions et lignes frigorifiques

Unité extérieure 41M 53M 61M 79M 82M 105M 125M
Longueur équivalente max. (Totale) L1+L2+L3+L4+L5 m 40 40 60 60 80 80 80
Longueur équivalente max. (Chaque branchement) L1 / L2 / L3 / L4 / L5 m 25 25 30 30 35 35 35
Dénivellement max. IDU/ODU H1 / H2 / H3 / H4 / H5 m ±15 ±15 ±15 ±15 ±15 ±15 ±15
Dénivellement max. IDU/ODU H m 10 10 10 10 10 10 10
kg/m 0,9 / (2 x 7,5) 1,3 / (2 x 7,5) 1,4 / (3 x 7,5) 1,57 / (3 x 7,5) 2,1 / (4 x 7,5) 2,1 / (4 x 7,5) 2,4 / (5 x 7,5)
Précharge de réfrigérant
CO2 tonnes 0,61 0,88 0,95 1,06 1,42 1,42 1,62
Charge supplémentaire de réfrigérant g/m 12 12 12 12 12 12 12
Liquide mm/pouce 2 x (Φ 6,35 - 1/4”) 2 x (Φ 6,35 - 1/4”) 3 x (Φ 6,35 - 1/4”) 3 x (Φ 6,35 - 1/4”) 4 x (Φ 6,35 - 1/4”) 4 x (Φ 6,35 - 1/4”) 5 x (Φ 6,35 - 1/4”)
Diamètres extérieurs (ODU) 3 x (Φ 9,52 - 3/8”) + 1 x 3 x (Φ 9,52 - 3/8”) + 1 x 4 x (Φ 9,52 - 3/8”) + 1 x
Gaz mm/pouce 2 x (Φ 9,52 - 3/8”) 2 x (Φ 9,52 - 3/8”) 3 x (Φ 9,52 - 3/8”) 3 x (Φ 9,52 - 3/8”) (Φ 12,7 - 1/2”) (Φ 12,7 - 1/2”) (Φ 12,7 - 1/2”)

Remarques : Des adaptateurs de différents diamètres pour raccordement à la ligne frigorifique sont fournis de série.

Combinaison d'unités extérieures/intérieures

T.EXTÉRIEUR CLASSE UNITÉS INTÉRIEURES COM- UNITÉS INTÉRIEURES UNITÉS INTÉRIEURES UNITÉS INTÉRIEURES
UNITÉS INTÉRIEURES HIWALL
UNITÉ ÉNERGÉTIQUE1 PACTES 4 VOIES CASSETTES CONSOLE DUCT CEILING/FLOOR
NATIV-SM CRISTALLO-SM BOX-SM 2 CONSOLE-SM 2 DUCT-SM 2 C&F-SM 2
Refroid-
Unité
issement/ IZ1-XY IM1-XY IB2-XY IC2-XY ID2-XY IF2-XY
extérieure
Chauffage.
27M 35M 53M 70M 20M 27M 35M 53M 70M 27M 35M 53M 27M 35M 53M 27M 35M 53M 53M

MU1-Y 41M A++/A+ = = = - = = = = - = = = = = = = = = =

MU1-Y 53M A++/A+ = = = - = = = = - = = = = = = = = = =

MU1-Y 61M A++/A+ = = = - = = = = - = = = = = = = = = =

MU1-Y 79M A++/A+ = = = - = = = = - = = = = = = = = = =

MU1-Y 82M A++/A+ = = = - = = = = - = = = = = = = = = =

MU1-Y 105M A++/A = = = = = = = = = = = = = = = = = = =

MU1-Y 125M A++/A = = = = = = = = = = = = = = = = = = =

1
Classes d'énergie pour une combinaison à 100 % de la charge nominale. Pour les données techniques complètes des combinaisons, se référer aux tableaux de combinaison
Combinaisons
UNITÉS COMBINAISONS UNITÉS INTÉRIEURES
EXTÉ-
RIEURES 1x1 1x2 1x3 1x4 1x5

20M 20M+20M 27M+35M - - - - - -

MU1-Y 27M 20M+27M - - - - - - -

41M 35M 20M+35M - - - - - - -

53M 27M+27M - - - - - - -

20M 20M+20M 27M+27M - - - - - -

MU1-Y 27M 20M+27M 27M+35M - - - - - -

53M 35M 20M+35M 27M+53M - - - - - -

53M 20M+53M 35M+35M - - - - - -

20M 20M+20M 27M+27M 20M+20M+20M 20M+27M+35M - - - -

MU1-Y 27M 20M+27M 27M+35M 20M+20M+27M 27M+27M+27M - - - -

61M 35M 20M+35M 27M+53M 20M+20M+35M 27M+27M+35M - - - -

53M 20M+53M 35M+35M 20M+27M+27M - - - - -

20M 20M+20M 27M+35M 20M+20M+20M 20M+27M+53M - - - -

27M 20M+27M 27M+53M 20M+20M+27M 20M+35M+35M - - - -

MU1-Y 35M 20M+35M 35M+35M 20M+20M+35M 27M+27M+27M - - - -

79M 53M 20M+53M 35M+53M 20M+20M+53M 27M+27M+35M - - - -

- 27M+27M - 20M+27M+27M 27M+35M+35M - - - -

- - - 20M+27M+35M 35M+35M+35M - - - -

20M 20M+20M 27M+35M 20M+20M+20M 20M+35M+53M 20M+20M+20M+20M 20M+27M+27M+35M - -

27M 20M+27M 27M+53M 20M+20M+27M 27M+27M+27M 20M+20M+20M+27M 20M+27M+35M+35M - -

35M 20M+35M 35M+35M 20M+20M+35M 27M+27M+35M 20M+20M+20M+35M 27M+27M+27M+27M - -

MU1-Y 53M 20M+53M 35M+53M 20M+20M+53M 27M+27M+53M 20M+20M+20M+53M 27M+27M+27M+35M - -

82M - 27M+27M 53M+53M 20M+27M+27M 27M+35M+35M 20M+20M+27M+27M - - -

- - - 20M+27M+35M 27M+35M+53M 20M+20M+27M+35M - - -

- - - 20M+27M+53M 35M+35M+35M 20M+20M+35M+35M - - -

- - - 20M+35M+35M - 20M+27M+27M+27M - - -
UNITÉS COMBINAISONS UNITÉS INTÉRIEURES
EXTÉ-
RIEURES 1x1 1x2 1x3 1x4 1x5

20M 20M+20M 27M+53M 20M+20M+20M 27M+27M+27M 20M+20M+20M+20M 20M+27M+27M+70M - -

27M 20M+27M 27M+70M 20M+20M+27M 27M+27M+35M 20M+20M+20M+27M 20M+27M+35M+35M - -

35M 20M+35M 35M+35M 20M+20M+35M 27M+27M+53M 20M+20M+20M+35M 20M+27M+35M+53M - -

53M 20M+53M 35M+53M 20M+20M+53M 27M+27M+70M 20M+20M+20M+53M 20M+27M+53M+53M - -

70M 20M+70M 35M+70M 20M+20M+70M 27M+35M+35M 20M+20M+20M+70M 20M+35M+35M+35M - -

- 27M+27M 53M+53M 20M+27M+27M 27M+35M+53M 20M+20M+27M+27M 20M+35M+35M+53M - -

- 27M+35M - 20M+27M+35M 27M+35M+70M 20M+20M+27M+35M 27M+27M+27M+27M - -

MU1-Y
- - - 20M+27M+53M 27M+53M+53M 20M+20M+27M+53M 27M+27M+27M+35M - -
105M
- - - 20M+27M+70M 35M+35M+35M 20M+20M+27M+70M 27M+27M+27M+53M - -

- - - 20M+35M+35M 35M+35M+53M 20M+20M+35M+35M 27M+27M+35M+35M - -

- - - 20M+35M+53M 35M+35M+70M 20M+20M+35M+53M 27M+27M+35M+53M - -

- - - 20M+35M+70M 35M+53M+53M 20M+20M+53M+53M 27M+35M+35M+35M - -

- - - 20M+53M+53M - 20M+27M+27M+27M 27M+35M+35M+53M - -

- - - - - 20M+27M+27M+35M 35M+35M+35M+35M - -

- - - - - 20M+27M+27M+53M - - -

20M 20M+20M 27M+53M 20M+20M+20M 27M+27M+35M 20M+20M+20M+20M 20M+27M+53M+53M 20M+20M+20M+20M+20M 20M+20M+27M+53M+53M

27M 20M+27M 27M+70M 20M+20M+27M 27M+27M+53M 20M+20M+20M+27M 20M+27M+53M+70M 20M+20M+20M+20M+27M 20M+20M+35M+35M+35M

35M 20M+35M 35M+35M 20M+20M+35M 27M+27M+70M 20M+20M+20M+35M 20M+35M+35M+35M 20M+20M+20M+20M+35M 20M+20M+35M+35M+53M

53M 20M+53M 35M+53M 20M+20M+53M 27M+35M+35M 20M+20M+20M+53M 20M+35M+35M+53M 20M+20M+20M+20M+53M 20M+27M+27M+27M+27M

70M 20M+70M 35M+70M 20M+20M+70M 27M+35M+53M 20M+20M+20M+70M 20M+35M+35M+70M 20M+20M+20M+20M+70M 20M+27M+27M+27M+35M

- 27M+27M 53M+53M 20M+27M+27M 27M+35M+70M 20M+20M+27M+27M 20M+35M+53M+53M 20M+20M+20M+27M+27M 20M+27M+27M+27M+53M

- 27M+35M 53M+70M 20M+27M+35M 27M+53M+53M 20M+20M+27M+35M 27M+27M+27M+27M 20M+20M+20M+27M+35M 20M+27M+27M+27M+70M

- - - 20M+27M+53M 35M+35M+35M 20M+20M+27M+53M 27M+27M+27M+35M 20M+20M+20M+27M+53M 20M+27M+27M+35M+35M

- - - 20M+27M+70M 35M+35M+53M 20M+20M+27M+70M 27M+27M+27M+53M 20M+20M+20M+27M+70M 20M+27M+27M+35M+53M

- - - 20M+35M+35M 35M+35M+70M 20M+20M+35M+35M 27M+27M+27M+70M 20M+20M+20M+35M+35M 20M+27M+35M+35M+35M

MU1-Y
- - - 20M+35M+53M 35M+53M+53M 20M+20M+35M+53M 27M+27M+35M+35M 20M+20M+20M+35M+53M 20M+27M+35M+35M+53M
125M
- - - 20M+35M+70M 35M+53M+70M 20M+20M+35M+70M 27M+27M+35M+53M 20M+20M+20M+35M+70M 20M+35M+35M+35M+35M

- - - 20M+53M+53M 53M+53M+53M 20M+20M+53M+53M 27M+27M+35M+70M 20M+20M+20M+53M+53M 27M+27M+27M+27M+27M

- - - 27M+27M+27M - 20M+20M+53M+70M 27M+27M+53M+53M 20M+20M+27M+27M+27M 27M+27M+27M+27M+35M

- - - - - 20M+27M+27M+27M 27M+35M+35M+35M 20M+20M+27M+27M+35M 27M+27M+27M+27M+53M

- - - - - 20M+27M+27M+35M 27M+35M+35M+53M 20M+20M+27M+27M+53M 27M+27M+27M+35M+35M

- - - - - 20M+27M+27M+53M 27M+35M+35M+70M 20M+20M+27M+27M+70M 27M+27M+27M+35M+53M

- - - - - 20M+27M+27M+70M 27M+35M+53M+53M 20M+20M+27M+35M+35M 27M+27M+35M+35M+35M

- - - - - 20M+27M+35M+35M 35M+35M+35M+35M 20M+20M+27M+35M+53M 27M+35M+35M+35M+35M

- - - - - 20M+27M+35M+53M 35M+35M+35M+53M - -

- - - - - 20M+27M+35M+70M - - -
- Italie
CLIVET SPA

info@clivet.it
Tél. +39 0439 3131 - Fax +39 0439 313300
Via Camp Lonc 25, Z.I. Villapaiera - 32032 Feltre (BL)
ww.clivet.com
Les données et les prix contenus dans ce document ne sont pas contraig- SP20C013F--01
nants et peuvent être modifiés par le fabricant sans préavis.
