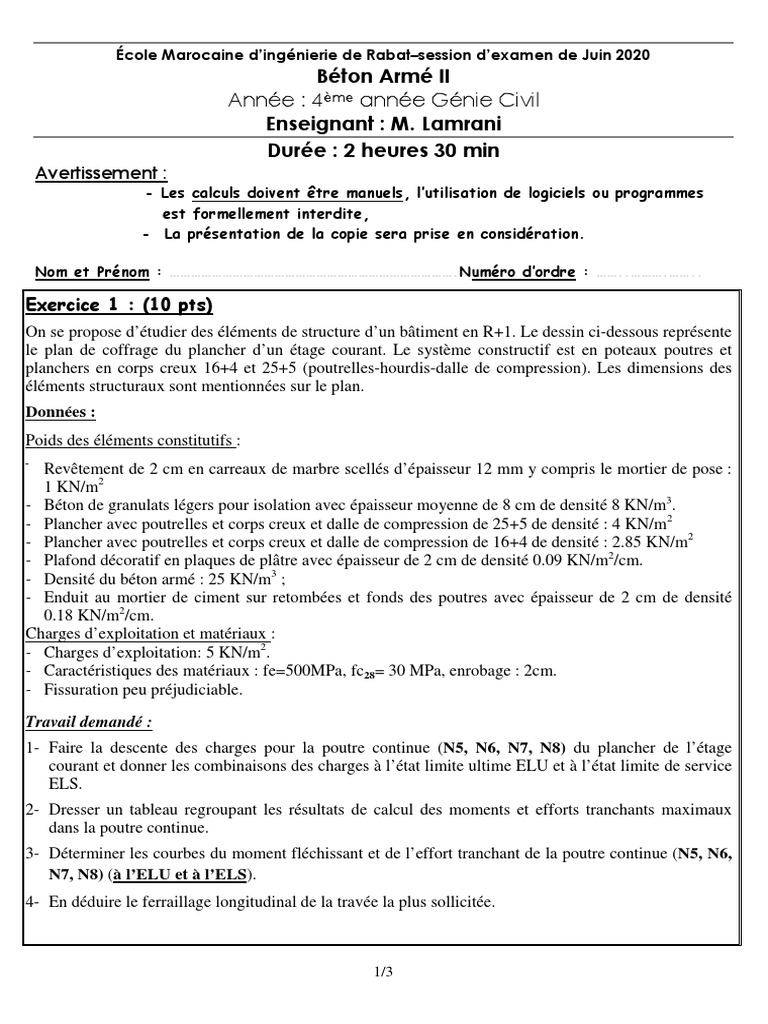

École Marocaine d’ingénierie de Rabat–session d’examen de Juin 2020
Béton Armé II
Année : 4ème année Génie Civil
Enseignant : M. Lamrani
Durée : 2 heures 30 min
Avertissement :
- Les calculs doivent être manuels, l’utilisation de logiciels ou programmes
est formellement interdite,
- La présentation de la copie sera prise en considération.
Nom et Prénom : ……………………………………………………………………….Numéro d’ordre : ……..……….……..
Exercice 1 : (10 pts)
On se propose d’étudier des éléments de structure d’un bâtiment en R+1. Le dessin ci-dessous représente
le plan de coffrage du plancher d’un étage courant. Le système constructif est en poteaux poutres et
planchers en corps creux 16+4 et 25+5 (poutrelles-hourdis-dalle de compression). Les dimensions des
éléments structuraux sont mentionnées sur le plan.
Données :
Poids des éléments constitutifs :
-
Revêtement de 2 cm en carreaux de marbre scellés d’épaisseur 12 mm y compris le mortier de pose :
1 KN/m2
- Béton de granulats légers pour isolation avec épaisseur moyenne de 8 cm de densité 8 KN/m3.
- Plancher avec poutrelles et corps creux et dalle de compression de 25+5 de densité : 4 KN/m2
- Plancher avec poutrelles et corps creux et dalle de compression de 16+4 de densité : 2.85 KN/m2
- Plafond décoratif en plaques de plâtre avec épaisseur de 2 cm de densité 0.09 KN/m2/cm.
- Densité du béton armé : 25 KN/m3 ;
- Enduit au mortier de ciment sur retombées et fonds des poutres avec épaisseur de 2 cm de densité
0.18 KN/m2/cm.
Charges d’exploitation et matériaux :
- Charges d’exploitation: 5 KN/m2.
- Caractéristiques des matériaux : fe=500MPa, fc28= 30 MPa, enrobage : 2cm.
- Fissuration peu préjudiciable.
Travail demandé :
1- Faire la descente des charges pour la poutre continue (N5, N6, N7, N8) du plancher de l’étage
courant et donner les combinaisons des charges à l’état limite ultime ELU et à l’état limite de service
ELS.
2- Dresser un tableau regroupant les résultats de calcul des moments et efforts tranchants maximaux
dans la poutre continue.
3- Déterminer les courbes du moment fléchissant et de l’effort tranchant de la poutre continue (N5, N6,
N7, N8) (à l’ELU et à l’ELS).
4- En déduire le ferraillage longitudinal de la travée la plus sollicitée.
1/3
2/3
Exercice 2 : (10 pts)
On considère le mur de soutènement représenté sur la figure ci-dessous :
Données générales
Poids spécifique des terres soutenues par le mur γ=20 KN/m 3
Angle de frottement des terres ߮=30°
Cohésion C=8 KPa
Contrainte admissible sur le sol de fondation : σ s ol = 0,2 MPa
Coefficient de frottement admissible sur le sol de fondation : f=0.8
Fissuration préjudiciable
f c28 = 25 MPa ; fe = 400 MPa; γ b =1.5 ; γ s =1.15
Hauteur du mur H=3.60 m
Travail demandé
1. Trouver l’angle de frottement ߮ d’un sol équivalent non cohésif (C=0) de même poids
spécifique à partir de l’expression :
గ ఝ గ ఝ
q= γ.H.K a -2C ඥ K = ܉γ.H.K ୟଵ avec K a = tan 2 ( - et K ୟଵ = tan 2 ( -
ସ ଶ ସ ଶ
2. Vérifier la stabilité du mur
3. Déterminer les armatures du mur de soutènement à l'ELU de résistance
4. Vérifier l'état limite de service
5. Dessiner un schéma de ferraillage
Bon courage
***************
