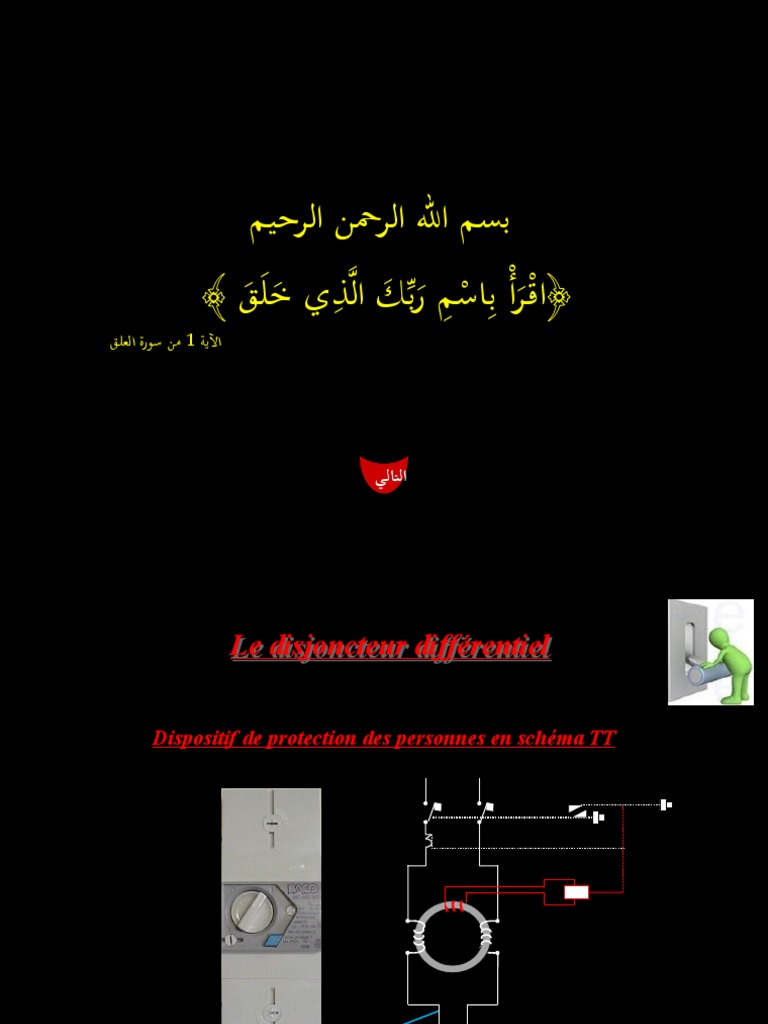

 Le disjoncteur différentiel

Dispositif de protection des personnes en schéma TT

Présentation par : Boucif Adda DEUA en électrotechnique

boucifadda@yahoo.fr
Sortie
 1) Définition

2) Principe de fonctionnement

3) Disposition schématique

a) Monophasé

b) Triphasé

4) Fonctionnement

5) Seuil de réglage

6) Choix des caractéristiques de disjoncteur différentiel

ire 7) Temps de coupure

ma
m 8) Emplacement des disjoncteurs différentiels  (Sélectivité )
So
9) Neutre à la terre TT

10) Règles à observer

1) Définition:

Ce disjoncteur est utilisé, en particulier, chez chaque abonné, il a

pour rôle d’assurer :
• La protection des circuits contre les surintensités dues aux
surcharges aux courts-circuits.
• La protection des personnes contre les contacts indirects (fuite
du courant à la terre).

Dans les trois possibilités de régime de neutre et, en particulier

dans le cas du neutre à la terre TT. (Obligatoire dans le logement
et le plus utilisé dans le tertiaire et l’industrie), c’est le dispositif
différentiel qui assure la protection la plus simple et la plus
efficace.
2) Principe de fonctionnement : Le dispositif différentiel
Entrée comporte un circuit
I2 Il magnétique en forme de tore
Relais sur lequel sont bobinés le ou
les circuits des phases et celui
au neutre.
En l’absence de courant de
fuite, ou courant résiduel de
défaut, les flux produits par
les bobines s’annulent, il ne
se passe rien. Si un défaut
Φ Φ survient, le courant résiduel
de défaut produit un
Circuit magnétique déséquilibre des flux dans les
différentiel bobines et un flux
magnétique apparaît dans le
If Φ tore.
La bobine de mesure est le
siège d’une force
électromotrice (F.E.M) qui
F / défaut
Sortie alimente un petit électro-
1er Clique : Ferme le Disj aimant provoquant le
2ème : Cique créer un défaut
déverrouillage de disjoncteur.
3) Disposition schématique :
a) Monophasé

Ph N
5 3
1
4
2
1. Contacts
2. Déclencheur magnétothermique
9 10 3. Bouton de déclenchement
4. Bouton d’armement
5. Accrochage mécanique
6 7 6. Bobinage de la phase
7. Bobinage du neutre.
11 8. Courant de défaut
9. Bobine de détection
10. Relais sensible magnétoélectrique
11. Tore magnétique
8
Ph N
Utilisateur
b) Triphasé

Ph1 Ph2 Ph3 N

5 3
1
2 4 1. Contacts
2. Déclencheur magnétothermique
3. Bouton de déclenchement
10 4. Bouton d’armement
9
5. Accrochage mécanique
6 7 6. Bobinage de la phase
7. Bobinage du neutre.
8. Courant de défaut
11 9. Bobine de détection
10. Relais sensible magnétoélectrique
11. Tore magnétique

8
Ph1 Ph2 Ph3 N
Utilisateur
 4) Fonctionnement :
Si les courants I1 et I2 sont
I2 I2+ If
différents du fait de la
présence d'un courant de
fuite If , un courant prend
naissance dans
K2 l'enroulement Kl qui, en
alimentant le relais K2
(normalement fermé par
accrochage mécanique lors
de l'armement) provoque
la coupure de
l'alimentation. Le relais K2
restera dans cet état
jusqu'au prochain
réarmement, lequel ne sera
Kl possible que si le courant
de défaut If à disparu,
c'est-à-dire si le défaut
If Sortie d'isolement l'occasionnant
RN a été trouvé et réparé.
RA
 F / défaut

e
pl
em
Ex
Lorsqu’une phase touche la masse, il
y a élévation du potentiel de cette
masse.
K2 Soit :
Rd = résistance de défaut = 0Ω
Rn = résistance de la prise de terre du
neutre = 10Ω
Ra = résistance de la prise des masses
= 20Ω
Il s’établit dans le circuit en pointillés
rouges un courant : Id = 220 / (Rd +
Rn + Ra)
= 220 / (0+10+20) = 7,33A
La tension par rapport à la terre
sera :
Ud = Ra . Id = 20 . 7,33 = 146,4V
(tension mortelle)
Kl Lorsque, dans un réseau TT, survient
un défaut d’isolement, il y na une
élévation dangereuse du potentiel des
masse métalliques (qui
Sortie habituellement sont au potentiel 0
RN RA volt).
5) Seuil de réglage
On appelle courant de seuil le courant de réglage du disjoncteur différentiel
IΔN. Il existe une incertitude sur le courant de déclenchement :

RIEN POSSIBLE CERTAIN

IΔN/2 IΔN

On peut, dans certains cas, avoir des courants de fuite qui ne correspondent
pas à un défaut sur la partie protégée. Pour éviter un déclenchement
intempestif du DDR, il faut que le courant de fuite “normal” soit inférieur à
IDN/2.
6) Choix des caractéristiques de disjoncteur différentiel :

Courant différentiel résiduel Valeur maximale de la résistance de la

nominal du dispositif DR In prise de terre des masses (Ω)
20A 2,5
10A 5
Faible sensibilité
5A 10
3A 17
1A 50
500mA 100
Moyenne sensibilité
300mA 167
100mA 500
30mA 1670
Haute sensibilité 12mA 4150
6mA 8300

Lorsqu’il n’est pas possible en pratique de mesurer la résistance de la prise de terre,

on s’assure que l’impédance de la boucle de défaut n’est pas supérieure à celle qui
est donnée dans le tableau ci-dessus ce tableau est établi par Ul =50V, pour Ul = 25V,
il faut diviser par 2 les valeur de résistance de terre
7) Temps de coupure :
Ces appareils doivent remplir les conditions de temps de coupure
données par la courbe de sécurité : t = f(U).
D’après la norme NFC 60 – 130 ces appareils sont caractérisés par
leur courant différentiel nominal (In) et par leur classe (T01, T02,
T1 ou T2).
Le tableau ci-dessous définit le temps de coupure total en fonction
de la valeur du courant différentiel.

In In
2In 10In
Classe (ms)
T01 1000 150 30
T02 200 100 30
T1 1000 250 150
T2 200 100 100
 e
8) Emplacement des disjoncteurs différentiels : pl F/ défaut
x em
Sélectivité : E

I  n1
I  n1

I  n2
I  n2
I  n2

Pour limiter les inconvenants de la coupure générale d’une installation, on limite la coupure
au circuit de défaut par l’emploi de plusieurs disjoncteurs différentiels sélectifs , la sélectivité
entre deux dispositifs différentiels, placés à des niveaux différents (sélectivité verticale)
nécessite :
a) Que le rapport des courants différentiels nominaux soit supérieur ou égal à2.
IΔn1 / IΔn2 ≥ 2
b) Que le temps de coupure totale du dispositif aval soit inférieur au temps de non
déclenchement du dispositif amont.
9) Neutre à la terre TT :

Dans ce système de distribution :

• Le neutre de source d’alimentation est mis à la terre.
• Les masses sont reliées entre elles et mises à la terre.

Cette solution est la plus simple à l’étude et à l’installation, c’est

celle qui employée par E.D.F pour les réseaux de distributions en
BT

Dés qu’un défaut survient il doit y avoir coupure, c’est la coupure

au premier défaut.
Exemple : soit le réseau TT de distribution ci-dessous : Lorsqu’une phase touche la
masse, il y a élévation du
potentiel de cette masse.
Soit :
Rd = résistance de défaut = 0Ω
Rn = résistance de la prise de
terre du neutre = 10Ω
Ra = résistance de la prise des
masses = 20Ω
Il s’établit dans le circuit en
pointillés rouges un courant :
Id = 220 / (Rd + Rn + Ra)
220V = 220 / (0+10+20) = 7,33A
La tension par rapport à la
terre sera :
Ud = Ra . Id = 20 . 7,33 =
146,4V (tension mortelle)
Lorsque, dans un réseau TT,
Ud
survient un défaut d’isolement,
RN RA il y na une élévation
dangereuse du potentiel des
masse métalliques (qui
habituellement sont au
potentiel 0 volt).
10) Règles à observer :

1ère règle :
Toutes les masses des matériels protégés par un même dispositif de protection doivent
être interconnectées et reliées par un conducteur de protection (PE) à une même
prise de terre.

2ème règle :
La condition de protection doit satisfaire, à la relation suivante : Ra Ia ≤ U
Ia : courant de fonctionnement du dispositif de protection (A)
Ra : résistance de la prise de terre des masses.
U : tension de contact, elle est égale à Ul : tension limite Ul = 50V ou 25V ou 12V
selon les locaux.

3ème règle :
Dans les schémas TT, on assurera la protection par un dispositif courant différentiel
résiduel, dans ce cas, le courant Ia est égal au courant résiduel de disjoncteur.
La sensibilité d’un disjoncteur différentiel résiduel est indiquée par le symbole In
qui indique le système de protection lequel peut être un interrupteur ou un
disjoncteur.
 DR

RN RA

Le courant différentiel résiduel nominal est donne par la relation :

In ≤ Ul / Ra
In : Courant différentiel résiduel nominal.
Ul : Tension limite de sécurité (50V, 25V ou 12V) selon les locaux.
Ra : Résistance de la prise de terre des masses.
Exemple:
Ra =25Ω
Ul1=50V In ≤ 50 / 25 In ≤ 2A
Ul2=25V In ≤ 25 / 25 In ≤ 1A
