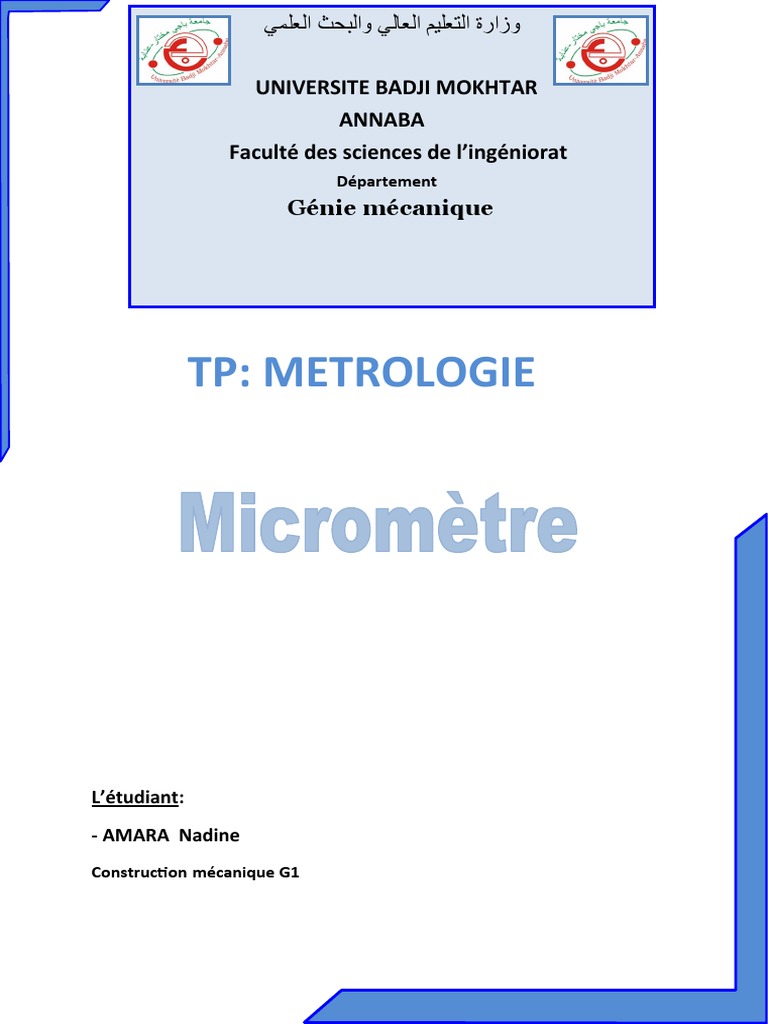

‫وزارة التعليم العالي والبحث العلمي‬

UNIVERSITE BADJI MOKHTAR

ANNABA
Faculté des sciences de l’ingéniorat
Département
Génie mécanique

TP: METROLOGIE

L’étudiant:
- AMARA Nadine
Construction mécanique G1
Définition:
Le micromètre, ou anciennement « palmer », est un instrument de mesure de
longueur. Sous sa forme courante, il est très utilisé en mécanique pour
mesurer épaisseurs, diamètres de cylindres (micromètre d'extérieur) ou
diamètres d'alésage (micromètre d'intérieur)
De par sa conception, il est moins sujet à déformation que le pied à coulisse,
autre instrument classique de mesure de longueur ; sa précision est de l'ordre
du 1/100 de mm, alors que les pieds à coulisse se limitent à un affichage au
1/50 de mm, à cause des déformations à la prise de mesure et du principe de
lecture lui-même. Les modèles plus récents, numériques, affichent une
résolution au 1/1000 de mm (1/100 de mm pour les pieds à coulisse
numériques).
Historiquement, la vis micrométrique a été inventée par William
Gascoigne au 17e siècle et c'est Jean-Laurent Palmer qui en a appliqué le
principe à la mesure des petites distances en 1848, d'où son premier nom de
« palmer »
Les constitutions de micromètre :
Catégories de micromètre:

Micromètre numérique :

Micromètre de profondeur :
le

micromètre d'intérieur trois touches :

Le micromètre d'intérieur deux touches:

Le micromètre se compose de :

− La partie en U ou demi-circulaire possédant une touche fixe et une touche

mobile actionnée par un tambour

− La partie cylindrique (fourreau) dont la génératrice est graduée en

millimètre, voire en ½ mm
− Un tambour composé d’une vis micrométrique en acier traitée et rectifiée ;
− La douille de lecture comportant 50 divisions sur sa circonférence (lecture
au 1/100ème)

− Le bouton de friction qui permet de manoeuvrer le micromètre sans le

détériorer

− Le système d’étalonnage (vis de réglage).

Précision de mesure :

Le micromètre est un instrument beaucoup plus précis que le pied à coulisse.

Grâce à la touche mobile à vis micrométrique au pas de 0,5 mm, la précision
de lecture est de 1/100ème de mm.

D'autre part :

− Les erreurs résultant de l'inégalité de pression de l'appareil sur les pièces à

mesurer sont éliminées par le système de friction.

− Les déformations de l'appareil sont négligeables, le corps pouvant avoir une

section suffisante pour rendre toute flexion impossible.

− Les incertitudes de lecture sont très faibles, puisqu'une variation de cote de

1/100ème de mm nécessite la rotation de la douille de la valeur d'une
division, équivalent environ à 1 mm en longueur développée.
Les types de micromètre:
Il existe d’autres types de micromètre à utilisation spécifique, tel que:
− Micromètre avec comparateur.
− Micromètres pour mesurer les engrenages, les filetages et/ou taraudage.
− Micromètre à prisme.

Principe de lecture :
1ère étape :

La lecture des millimètresLa lecture des mm

S’effectue sur le fourreau. Lalimite côté gauche
Du tambour gradué est proche del’échelle des mm.
Dans le cas ci-contre la lecture estde 14 mm

2ème étape :

La lecture des 1/100ème de mm (0.01mm)

La lecture des 1/100 de mm s’effectue sur le tambour gradué.
Le relevé de l’échelle des 1/100 doit être le trait du tambour
Gradué qui correspond à l’axe de l’échelle des mm. Le sens de
Lecture du tambour gradué est dans le sens contraire des
Aiguilles d’une montre. Dans ce cas la lecture sur le tambour est
De 0,37mm.

Exemple:
Tableau de mesures: 0.01mm

D(1) D(2)
(A) 30.27 14.11
(B) 30.15 14.13
(C) 30.26 14.12
(D) 30.24 14.09
(E) 30.17 14.10

Conclusion:
La grandeur à mesurer, cette fois, est comparée à une grandeur de même
nature, de valeur connue, peu différente de celle de la grandeur à mesurer. On
distingue deux méthodes :
Mesure par comparaison
Mesure par calibrage
