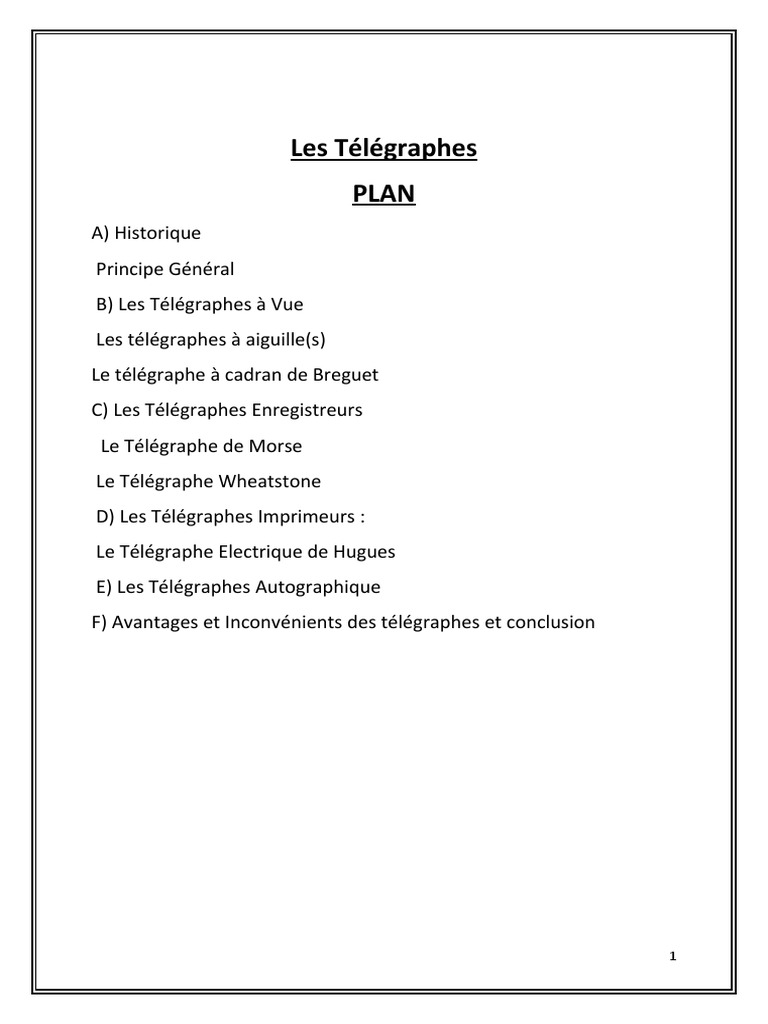

Les Télégraphes

PLAN
A) Historique
Principe Général
B) Les Télégraphes à Vue
Les télégraphes à aiguille(s)
Le télégraphe à cadran de Breguet
C) Les Télégraphes Enregistreurs
Le Télégraphe de Morse
Le Télégraphe Wheatstone
D) Les Télégraphes Imprimeurs :
Le Télégraphe Electrique de Hugues
E) Les Télégraphes Autographique
F) Avantages et Inconvénients des télégraphes et conclusion

1
 A. Historique :
En France, les premières grandes évolutions en matière de communication sont
apparues en 1464 avec la création de la Poste royale par Louis XI, puis en 1794
Chappe propose le télégraphe optique (tours avec des bras articulés dont la
position codifie l'alphabet).
Mais ces différents mécanismes de transmission avaient leurs inconvénients.
Les signaux sonores et visuels ne pouvaient pas être utilisés sur des longues
distances et dans n'importe quelle condition. Le document écrit transmis par
des messagers mettait trop de temps à arriver.
Ce n'est qu'avec la "fée électricité" que le télégraphe électrique vit le jour. Un
nouveau code télégraphique fut établi par Samuel Morse (1837) et
l'administration du télégraphe fut créée.
Quelques années plus tard, en 1854, un premier projet de téléphone fut
proposé par F. Bourseul mais il fallait attendre 1876 pour qu'un brevet soit
déposé par G. Bell. Le téléphone est né mais on ne voyait alors pas son intérêt.
L'étude sur la propagation des ondes va faire de très importants progrès :
 Lois de l'électromagnétisme (J. Maxwell - 1860)
 Ondes radioélectriques (H. Hertz - 1887)
 Radiodiffusion (W. Crooker - 1892) ...
Ainsi, en 1896, la première liaison de TSF fut établie par G. Marconi. En 1915, le
téléphone automatique apparaît et en 1917 E. Baudot développe un nouveau
système télégraphique.

2
Principe Général :
Le télégraphe est un système de transmission électrique des messages, des
lettres de l’alphabet. Le télégraphe électrique à fils repose
sur l'utilisation d'un électro-aimant, c'est-à-dire d'une bobine
de fil enroulé autour d'un morceau de fer doux, dans laquelle
on fait circuler un courant électrique. Il est composé de trois
voyants, de forme rectangulaire allongée, mobiles dans un
même plan vertical en haut d'un mât. Ces voyants sont peints
en noir pour mieux se détacher sur le fond lumineux du ciel.
Le voyant central appelé aussi régulateur est long de 4,65 m
et large de 0,35 m. En tournant autour d'un axe fixé en son
centre, il peut prendre quatre positions (verticale,
horizontale, oblique droite et gauche). Les deux autres voyants appelés
indicateurs, longs de 1,94 m, pivotent par leurs extrémités aux extrémités du
régulateur, formant des angles aigus, droits ou obtus.
L'appareil fixé sur une tour ou un clocher peut être distingué à environ 10 km
grâce à une lunette à longue portée.

Eléments constitutifs d’un télégraphe :

En règle générale, une installation télégraphique se compose :
 D’une source d'énergie électrique (ex : pile Daniell).
 D’un transmetteur servant à envoyer les signaux.
 D’une ligne de fils conducteurs. - d'un récepteur.
Dans la suite du dossier, on va étudier 3 grandes catégories de télégraphes,
les télégraphes dits à vue, les télégraphes enregistreurs, les télégraphes
imprimeurs et enfin les télégraphes autographiques.

B. Les Télégraphes à Vue :

 Les télégraphes à aiguille(s) :
Principe :
Les télégraphes à aiguilles se composent d’un ou plusieurs galvanomètres
(appareils qui mesurent le courant et dont un aimant restitue une force
proportionnelle au courant reçu) parcourus par des courants électriques dans

3
des sens opposés. Des aiguilles étaient liées à ces différents galvanomètres.
Lorsqu'un manipulateur faisait passer un courant électrique dans un sens
donné dans un galvanomètre, une aiguille était déviée vers la droite ou vers la
gauche. Exemple d'un télégraphe à 5 aiguilles construit par Wheatstone :
Le cadran de l'émetteur était identique à celui du receveur. Ils étaient reliés par
une ligne constituée de cinq fils électriques.
 Le télégraphe à cadran de Breguet :
Principe :
Le manipulateur Breguet est constitué :
 D’un cadran portant les 25 lettres (excepté le W)) de l'alphabet plus une
croix qui servait à séparer les lettres.
 D’une manivelle tournant dans le sens des aiguilles d'une montre.
 D’une roue mobile liée à la manivelle, dont le périmètre est formé de
creux et de bosses.
 D’un levier articulé (fourchette) pouvant toucher deux contacteurs.
 D’un électro-aimant qui attire une armature, en contact avec la
fourchette.
 D’un ressort de rappel lié à l'armature qui la ramène à sa position de
repos quand le courant cesse.

Manipulateur du télégraphe à cadran Breguet

C. Les Télégraphes Enregistreurs :

 Le Télégraphe de Morse :
Le télégraphe de Morse fut le premier télégraphe simple et l'un des plus
employés. Le principe des télégraphes enregistreurs est de sauvegarder une
trace des messages transmis.
Pour cela, Samuel Morse (1791 - 1872) qui était peintre et inventeur américain
mis au point le télégraphe qui porte son nom et en 1832, l'alphabet
correspondant. Ce système fût breveté en 1840.
Principe :
4
Le manipulateur se compose d'un socle de bois sur lequel sont fixées deux
bornes P et M et un levier, muni de deux contacteurs, qui peut osciller
verticalement. Dans sa position de repos, le ressort éloigne le levier de la borne
P.
Quand on veut envoyer un message, on appuie sur la poignée du levier afin de
mettre en contact la borne P le contacteur. Le courant passe et est interrompu
dès que l'on relâche le levier qui retourne dans sa position de repos grâce au
ressort de rappel. La manipulation de transmission est donc ainsi très simplifiée

Le récepteur fonctionne à l'aide d'un électro-aimant relié au fil de ligne et à la

Terre. Quand un courant arrive, la plaque de fer de l'électroaimant est attirée
et repoussée grâce au ressort de rappel suivant les ouvertures et fermetures du
courant. Le levier est mis en mouvement et oscille. Il porte une pointe qui
appuie sur une bande de papier. La longueur de la trace laissée sur le papier
dépend de la durée du passage du courant

5
  Le Télégraphe Wheatstone :
La vitesse de transmission des informations par le télégraphe Morse était lente.
Un utilisateur expérimenté ne pouvait pas dépasser le rythme de 25 mots par
minutes, ce qui est pas mal mais pas top.
Wheatstone a imaginé pour contourner ce problème, de remplacer la
manipulation par une transmission mécanique. Il utilisait pour cela, une bande
papier préparée au préalable sur laquelle était inscrite une série de trous dont
la position représentait le message.

Trois leviers étaient utilisés pour cela :

o Levier n°1 : perce deux trous l'un au-dessus de l'autre.
o Levier n°2 : perce deux trous décalés.
o Levier n°3 : pour les espaces.
Une autre série de petits trous était percée au milieu de la bande pour
l'entraînement de celle-ci.

Le transmetteur est constitué d'un balancier

oscillant très rapidement et transmettant son
mouvement à deux petites tiges.
6
 Transmetteur de Wheatstone (1841)

D. Les Télégraphes Imprimeurs :

 Le Télégraphe Electrique de Hugues :
Le télégraphe imprimeur fût inventé en 1854 par l'américain David Hugues
(1831-1900). Il inventa également le microphone en 1878.
Le transmetteur et le récepteur sont identiques, ainsi lorsqu'un message était
envoyé, il était imprimé à la fois au départ et à l'arrivée, ce qui constituait un
double contrôle.
Le télégraphe électrique imprimeur de Hugues

L'appareil de Hugues est constitué :

 D’une table avec un clavier de 28 touches dont 26 affectées aux lettres.
 D'un rouage d'horlogerie - d'un électro-aimant.
 Trois arbres : + sur le premier axe, horizontal, appelé « axe des types » a fixé une
roue + sur laquelle sont gravées en relief les lettres de l'alphabet.

7
  + sur le deuxième axe, horizontal, appelé « axe imprimeur » sont placées des cames
permettant en particulier de fixer le papier.
 + le troisième axe qui est vertical est relié au premier axe (axe des types) et fait
tourner un disque horizontal percé de 28 trous correspondants aux 28 touches.
Pour envoyer une dépêche :
 L'employé chargé de l'émetteur met en marche le rouage
d'horlogerie.
 Il appuie sur une touche blanche, ce qui a pour effet de provoquer
une sonnerie dans le récepteur.
 Le récepteur averti, met son appareil en marche.
 Simultanément les deux employés en appuyant sur une pédale
règlent leur appareil afin de les synchroniser.
 Après les essais de synchronisation, l'expéditeur envoie une à une
les lettres dont se compose la dépêche.
 La dépêche s'imprime ainsi simultanément sur les deux postes
E. Les Télégraphes Autographiques :
Le pantélégraphe de Caselli est un télégraphe autographique capable de
transmettre une reproduction fidèle d'une lettre manuscrite, d'un dessin, d'un
plan ou encore d'un portrait.

Pantélégraphe de Caselli
Le pantélégraphe de Caselli utilisé sur la ligne de Paris à Lyon et à Marseille
était capable de transmettre un manuscrit de 26 cm x 11 cm en 20 minutes.
Cet appareil était composé de :
• De deux séries de plaques de cuivre.

8
 • De stylets permettant l'inscription des messages.
• D’un pendule lourd de 2 mètres de long, relié par l'intermédiaire de
bielles aux stylets
Principe de fonctionnement :
Sur la plaque de cuivre de la station de départ était posée une feuille de papier
métallisé. Le message était écrit avec une encre grasse isolante. Sur la plaque
de cuivre de la station d'arrivée était posé une feuille de papier imprégnée de
cyanure de potassium qui se décomposait en bleu sous l'action d'un courant
électrique et imprimait ainsi la feuille.

Etapes de transmission :
 Le message était écrit au préalable sur la feuille de papier métallisé et
posé sur la plaque de cuivre.
 L'employé envoyait un signal sonore au receveur et ils mettaient en
marche leur pendule respectif.
 Quand le pendule effectue une oscillation complète, le stylet parcourt le
message sur toute sa largeur. Quand le stylet rencontrait une partie
conductrice (papier métallisé), le courant délivré par la pile circulait
uniquement dans le circuit de l'émetteur (la résistance du fil de ligne
étant beaucoup plus élevée).
 Quand le stylet rencontrait une partie non conductrice (encre grasse), le
courant délivré par la pile ne circulait plus dans le circuit interne de
l'émetteur et pouvait passer dans le fil de ligne. L'encre jouait le rôle en
quelque sorte d'un interrupteur permettant le passage du courant dans
deux circuits différents (circuit interne et circuit externe).
 Le message était transmis par le fil de ligne jusqu'au récepteur. Sur la
plaque du récepteur le cyanure de potassium était décomposé par le
9
 courant électrique intermittent et le message apparaissait.

Avantages et Inconvénients des télégraphes :

Avantages : Les télégraphes constituent les premiers systèmes de
communication dans le domaine des télécommunications. Il
permettait de transmettre des informations sur de longue
distance. Ils sont plus rapides, plus et moins économique.
Ces appareils étaient très pratiques car les messages reçus étaient
composés de lettres. Toutefois, la complexité du mécanisme en
faisait un appareil fragile qui avait des disfonctionnements
fréquents. En particulier, un mauvais synchronisme entre
émetteur et récepteur provoquait des décalages entre les deux
roues des types et générait ainsi des erreurs de transcription.
Inconvénients :
Le télégraphe est un système de communication dont l’utilisation
tend à disparaitre au moyen des nouvelles technologies
(transmission satellitaire, par fibre optique etc…) qui offrent une
rapidité de transmission et donc un débit considérable sur des
distances assez grandes.
Cependant l’inconvénient peut être la mobilité et n’assure pas une
connexion internet.
Conclusion :
Ce présent est le travail mené par un groupe d’étudiant en
télécommunication sur les télégraphes, qui ont marqués l’histoire
des télécommunications. On espère donner satisfaction aux
lecteurs de ce rapport et nous arrangeons à recevoir toute
remarque sur le présent document.

10
