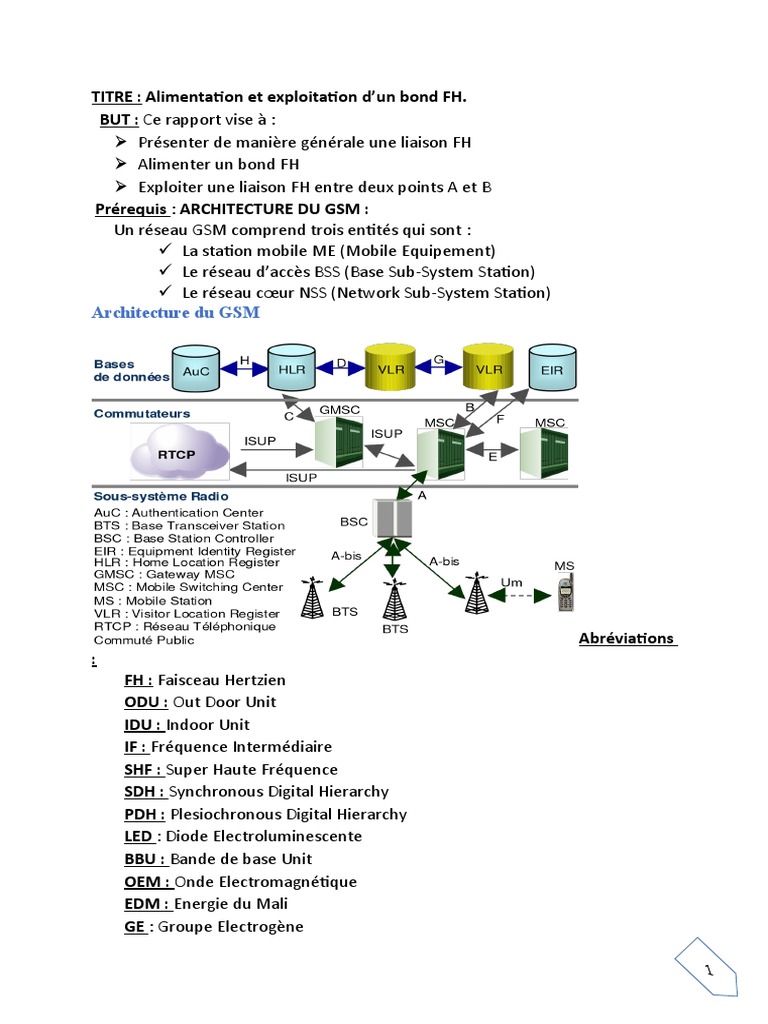

TITRE

: Alimentation et exploitation d’un bond FH.

BUT : Ce rapport vise à :
 Présenter de manière générale une liaison FH
 Alimenter un bond FH
 Exploiter une liaison FH entre deux points A et B
Prérequis : ARCHITECTURE DU GSM :
Un réseau GSM comprend trois entités qui sont :
 La station mobile ME (Mobile Equipement)
 Le réseau d’accès BSS (Base Sub-System Station)
 Le réseau cœur NSS (Network Sub-System Station)
Architecture du GSM

Abréviations
:
FH : Faisceau Hertzien
ODU : Out Door Unit
IDU : Indoor Unit
IF : Fréquence Intermédiaire
SHF : Super Haute Fréquence
SDH : Synchronous Digital Hierarchy
PDH : Plesiochronous Digital Hierarchy
LED : Diode Electroluminescente
BBU : Bande de base Unit
OEM : Onde Electromagnétique
EDM : Energie du Mali
GE : Groupe Electrogène
 PA : Puissance d’alimentation
G : Gain
BSC : Base Station Controller
BTS : Base Transceiver Station
STM1: Synchronous Transfer Module

I Introduction générale au système FH :

1. Description :
Le faisceau hertzien est un support de transmission point à point, en
visibilité directe par ondes radioélectriques utilisant la bande de
fréquence de 2 à 40Ghz pour véhiculer les communications. Dans un
système à FH on distingue principalement trois parties qui sont
o Une partie mudex(multiplexeur/démultiplexeur)
o Une partie radio comportant la chaîne d’émission et de réception
o Et un système d’antenne.
2. Présentation des équipements FH :
De nos jours un système de transmission par faisceau hertzien se
présente en deux blocs séparés appelés ODU et IDU. L’ODU est la partie
radio plus le coupleur d’antenne ainsi que l’antenne sont installés sur un
pylône et L’IDU se trouve à l’intérieur d’un bâtiment ou dans une
armoire ou coffret généralement.
Fig. 1 : Présentation mécanique des équipement FH

2-1- ODU :
L’ODU est la partie radio d’un système de transmission par faisceau
hertzien. Il comporte principalement les cartes émetteurs et récepteurs,
il joue deux fonctions. En réception il reçoit le signal SHF de l’antenne, le
corrige en éliminant les bruits et erreurs, le filtre puis transpose ce signal
en radio fréquence puis en FI avant de l’envoyer vers l’IDU à travers le
câble coaxial.
En émission il reçoit à travers le câble coaxial le signal venant de l’IDU, le
transpose en signal radio fréquence puis en SHF qu’il amplifie et envoie
soit à travers un coupleur ou le même câble vers l’antenne.

Fig. 2: Image d’un ODU()

2-3- L’IDU :
L’IDU est la partie se trouvant dans une baie métallique aussi appelée le
BBU et comporte principalement les parties
multiplexeurs/démultiplexeur la (carte PDH /E1, carte IF, carte
SDH/STM1, carte Ethernet), la partie modulateur/démodulateur, la carte
contrôleur, la carte de configuration ainsi que la carte d’alimentation. Les
emplacements des cartes sont appelés les slots et sont numérotés de
gauche à droite, ils sont au nombre de 8 (de 1 à 8).

Fig. 3 : Image d’un IDU de marque HUAWEI.

La carte d’alimentation :
C’est une carte qui permet le renvoie de l’alimentation de -48V vers
L’IDU venant de la source d’énergie à travers un câble d’alimentation.
Elle est sur les slots 1 et 3 de L’IDU.

La carte ETHERNET :

La carte contrôleur :
La carte contrôleur est l’interface qui permet la prise en main effective
de l’installation de transmission à l’effet c’est à travers cette carte que
toute la configuration radio se fait.
L’ensemble des modules du SPU est contrôlé à travers des LED qui
indique leur état de fonctionnement.
La carte IF (cable IF):
Ce câble joue deux rôle, le renvoie de l’alimentation de -48V et la
connexion physique pour l’acheminement des signaux de l’IDU vers
l’ODU.

L’antenne :
L’antenne un dispositif permettant d’envoyer ou de capter à distance les
ondes électromagnétiques dans un appareil.
L’antenne est un élément actif c’est à dire elle se contente de convertir
les ondes électriques en OEM.
Ces caractéristiques sont les suivantes :
Le gain :
Le gain est un paramètre important d’une antenne puisqu’il dépend de
sa surface équivalente, ceci est prouvé par :

4 πS e
G= λ
2
 La directivité :
La directivité d’une antenne dans une direction donnée est le rapport de
la puissance rayonnée sur la puissance que rayonnerait l’antenne
isotrope (l’antenne de référence).
Pour une antenne omnidirectionnelle elle est donnée par :

4 π PA
D= PR

Le rendement :
Le rendement, le gain et la directivité définissent la façon dont une
antenne transforme l’énergie électrique reçue en énergie
électromagnétique.

II Alimentation du site FH :

Les équipement d’un site FH fonctionnent sous une alimentation
continue (DC) de -48V nécessaire à leur bon fonctionnement. Cette
alimentation peut provenir de différentes sources d’énergie mais
l’objectif principal demeure le fonctionnement permanent du site. Dans
le cas de L’E.D.M la source alternative de ±48V est convertie en DC de -
48V par un redresseur qui va directement au niveau d’un tableau de
distribution continu puis à l’aide d’un disjoncteur général on peut couper
le courant en cas de court-circuit ou de surintensité. En cas de coupure
au niveau de L’E.D.M le système bascule directement (grâce à des
commutateurs) sur un groupe électrogène ou G.E ou sur un panneau
solaire associé à un banc de batterie servant le site à travers des
convertisseurs statiques.
NB : Ce temps de basculement est négligeable et le site fonctionne.
Un commutateur est appareil permettant de basculer d’un élément sur
un autre si le premier est d’effectué.
 Code de couleur du câble E1 16 paires

Emission Réception
N°E1 Paire Couleurs de N°E1 Paire Couleurs de
fils TX fils RX
1 1 Bleu-Blanc 1 1 Bleu-Blanc
2 2 Orange-Blanc 2 2 Orange-Blanc
3 3 Vert-Blanc 3 3 Vert-Blanc
4 4 Marron-Blanc 4 4 Marron-Blanc
5 5 Gris-Blanc 5 5 Gris-Blanc
6 6 Bleu-Rouge 6 6 Bleu-Rouge

III Exploitation du FH :

En réalité le FH est un système de transmission point à point utiliser
pour la liaison BTS-BSC et inversement sur l’interface Abis (voir
architecture du GSM). Les O. E.M captées par les antennes (sectorielles)
sont converties en signaux électriques puis véhiculer vers la BTS à travers
des câbles E1. Ces signaux de nature électrique sont reçus sur les slots
(5,7) de l’IDU, ceci procède à leur traitement puis renvoie ces
informations à travers un câble IF vers l’ODU qui les transpose en
fréquence SHF avant qu’ils ne soient envoyés par l’antenne sous forme
d’one électromagnétique vers le BSC.
En réception l’IDU envoie les signaux électriques venant de l’ODU à
travers des câbles E1 vers la BSC mais d’abord une réglette à ce niveau
permet de relier le câble E1 de l’IDU à celui de BSC.
IV Conclusion :
Ce TP sur le système de transmission par faisceau hertzien nous permet
de comprendre qu’outre les supports de transmission traditionnels (fibre
optique, câble coaxial etc.) qu’il faut ajouter le FH à notre bagage
intellectuel et que son installation est moins encombrante et
dernièrement plus simple en terme de maintenance.
