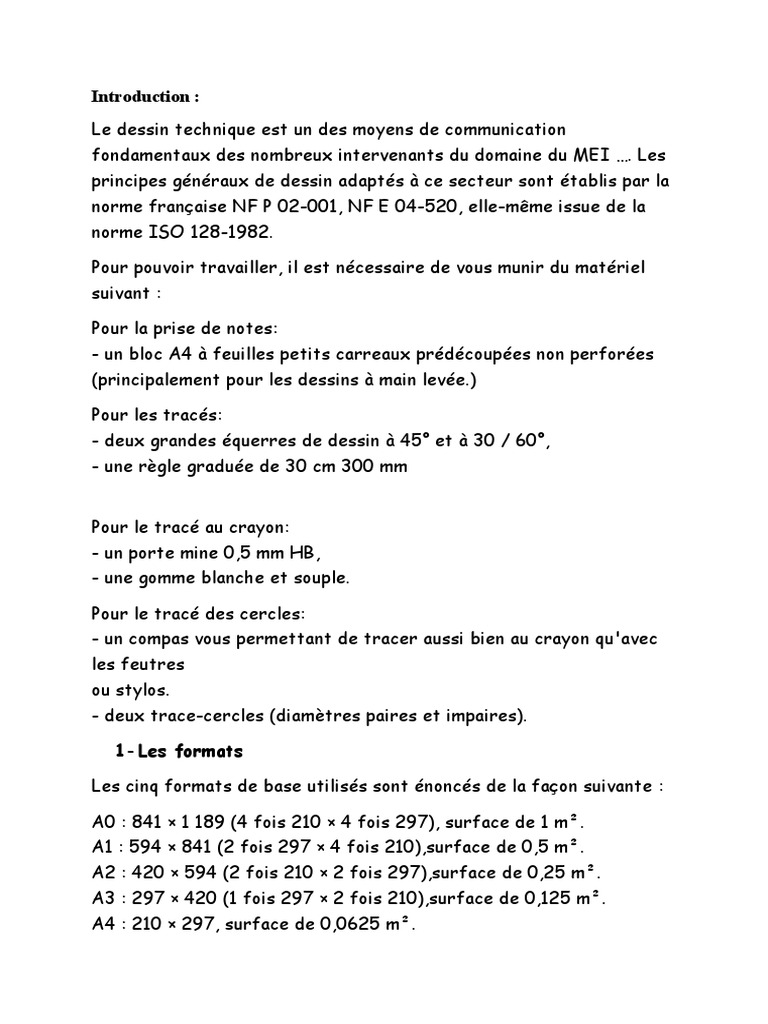

Introduction

:
Le dessin technique est un des moyens de communication
fondamentaux des nombreux intervenants du domaine du MEI …. Les
principes généraux de dessin adaptés à ce secteur sont établis par la
norme française NF P 02-001, NF E 04-520, elle-même issue de la
norme ISO 128-1982.

Pour pouvoir travailler, il est nécessaire de vous munir du matériel

suivant :

Pour la prise de notes:

- un bloc A4 à feuilles petits carreaux prédécoupées non perforées
(principalement pour les dessins à main levée.)

Pour les tracés:

- deux grandes équerres de dessin à 45° et à 30 / 60°,
- une règle graduée de 30 cm 300 mm

Pour le tracé au crayon:

- un porte mine 0,5 mm HB,
- une gomme blanche et souple.

Pour le tracé des cercles:

- un compas vous permettant de tracer aussi bien au crayon qu'avec
les feutres
ou stylos.
- deux trace-cercles (diamètres paires et impaires).

1-Les formats

Les cinq formats de base utilisés sont énoncés de la façon suivante :

A0 : 841 × 1 189 (4 fois 210 × 4 fois 297), surface de 1 m².

A1 : 594 × 841 (2 fois 297 × 4 fois 210),surface de 0,5 m².
A2 : 420 × 594 (2 fois 210 × 2 fois 297),surface de 0,25 m².
A3 : 297 × 420 (1 fois 297 × 2 fois 210),surface de 0,125 m².
A4 : 210 × 297, surface de 0,0625 m².
 2-Echelle :

Lorsque les systèmes sont grands (immeubles, bateaux, automobiles)

ou petits (montres, circuits électroniques) il est nécessaire de faire
des réductions ou des agrandissements pour les représenter.

Quelques exemples d’échelles :

échelle Sur le dessin…

1:1 1 cm correspond à 1 cm en réalité

1:2 1 cm correspond à 2 cm en réalité

2:1 2 cm correspondent à 1 cm en réalité

3-Le cartouche :

C’est la carte d’identité́ du dessin, il rassemble les renseignements

essentiels : échelle principale, titre, symbole ISO de disposition des
vues (norme européenne de projection), format, éléments
d’identification (numéro de référence du document, nom
du dessinateur, date …).
Exemple de cartouche :

4-La nomenclature

Elle complète le dessin d’ensemble, en dressant la liste de tous les

éléments constitutifs du système dessiné (pièces, composants
standards). Chaque élément est répertorié, numéroté, classé et tous
les renseignements nécessaires le concernant sont indiqués (repère,
nombre, désignation, matière et observation).
Exemple de nomenclature :
 5-Les traits

Plusieurs types de traits sont employés en dessin technique. Un

type de trait est caractérisé par sa :

- Nature : CONTINU ou INTERROMPU ou MIXTE.

- Largeur : FORT ou FIN.

Nous remplierons le tableau au fur et à mesure que nous les

rencontrerons.
