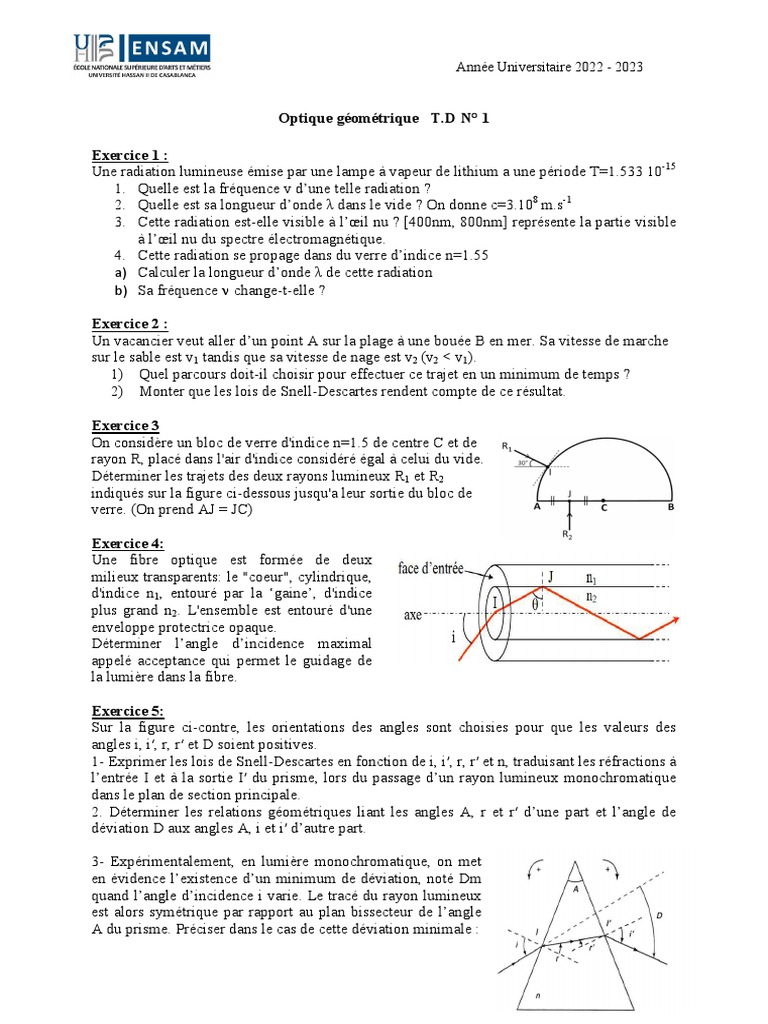

Année Universitaire 2022 - 2023

Optique géométrique T.D N° 1

Exercice 1 :
Une radiation lumineuse émise par une lampe à vapeur de lithium a une période T=1.533 10-15
1. Quelle est la fréquence v d’une telle radiation ?
2. Quelle est sa longueur d’onde λ dans le vide ? On donne c=3.108 m.s-1
3. Cette radiation est-elle visible à l’œil nu ? [400nm, 800nm] représente la partie visible
à l’œil nu du spectre électromagnétique.
4. Cette radiation se propage dans du verre d’indice n=1.55
a) Calculer la longueur d’onde λ de cette radiation
b) Sa fréquence  change-t-elle ?

Exercice 2 :
Un vacancier veut aller d’un point A sur la plage à une bouée B en mer. Sa vitesse de marche
sur le sable est v1 tandis que sa vitesse de nage est v2 (v2 < v1).
1) Quel parcours doit-il choisir pour effectuer ce trajet en un minimum de temps ?
2) Monter que les lois de Snell-Descartes rendent compte de ce résultat.

Exercice 3
On considère un bloc de verre d'indice n=1.5 de centre C et de
rayon R, placé dans l'air d'indice considéré égal à celui du vide.
Déterminer les trajets des deux rayons lumineux R1 et R2
indiqués sur la figure ci-dessous jusqu'a leur sortie du bloc de
verre. (On prend AJ = JC)

Exercice 4:
Une fibre optique est formée de deux
milieux transparents: le "coeur", cylindrique,
d'indice n1, entouré par la ‘gaine’, d'indice
plus grand n2. L'ensemble est entouré d'une
enveloppe protectrice opaque.
Déterminer l’angle d’incidence maximal
appelé acceptance qui permet le guidage de
la lumière dans la fibre.

Exercice 5:
Sur la figure ci-contre, les orientations des angles sont choisies pour que les valeurs des
angles i, i′, r, r′ et D soient positives.
1- Exprimer les lois de Snell-Descartes en fonction de i, i′, r, r′ et n, traduisant les réfractions à
l’entrée I et à la sortie I′ du prisme, lors du passage d’un rayon lumineux monochromatique
dans le plan de section principale.
2. Déterminer les relations géométriques liant les angles A, r et r′ d’une part et l’angle de
déviation D aux angles A, i et i′ d’autre part.

3- Expérimentalement, en lumière monochromatique, on met

en évidence l’existence d’un minimum de déviation, noté Dm
quand l’angle d’incidence i varie. Le tracé du rayon lumineux
est alors symétrique par rapport au plan bissecteur de l’angle
A du prisme. Préciser dans le cas de cette déviation minimale :
 Année Universitaire 2022 - 2023

a. Les relations entre les angles i et i′ d’une part, puis r et r′ d’autre part ;
b. Expliciter la relation donnant l’indice n en fonction de l’angle A du prisme et de la
déviation minimale Dm.

Exercice 6:
Un verre a l’indice nr=1.595 pour la lumière rouge et nv= 1.625 pour la lumière violette. Un
rayon de lumière, qui contient ces deux couleurs, se propage dans ce verre et arrive à la
surface de séparation avec l’air sous une incidence de 35°. L’air à l’indice l.
1. Une fois dans l’air, les rayons rouge et violet font, entre eux, un angle α, calculer α.
2. Calculer l’angle limite de réflexion totale dans le verre pour ces deux couleurs.

Exercice 7:
Un prisme de flint d’indice de réfraction n’ = 1, 655 immergé dans l’eau dont l’indice de
réfraction est n = 1, 333. Les angles du prisme sont 𝐵𝐴𝐶 =
60˚, 𝐶𝐵𝐴 = 90˚ et 𝐴𝐶𝐵 = 30˚. Un rayon lumineux arrive sous
incidence normale sur une face du prisme (voir figure).
1. Déterminer la valeur de l’angle i.
2. Est ce qu’il existe un rayon réfracté au point J ?
Justifier.
3. Déterminer la valeur de l’angle i’.
4. Calculer la valeur de l’angle r’.
On fait dissoudre une substance chimique dans l’eau pour
augmenter son indice de réfraction n.
5. Montrer que le rayon réfracté en J existe seulement si l’indice de réfraction n est
supérieur à une valeur limite nlim qu’on doit d´déterminer.

Exercice 8:
Une bulle sphérique d’air d’indice de réfraction n’ = 1 et de rayon R=1 cm est immergée dans
un liquide d’indice n=1.33. La bulle est éclairée par un rayon
(figure ci-dessous)
1. Exprimer h en fonction de i
2. Calculer la valeur limite ilim de l’angle d’incidence i
au-dessus de laquelle il y a réflexion totale sur la bulle
d’air pour un rayon incident parallèle à l’axe.
3. Calculer alors la hauteur correspondante hlim du rayon
incident par rapport à l’axe de la bulle d’air.
4. Dans le cas où i > ilim donner, en fonction de i, l’expression de la déviation D subie
par le rayon incident.
5. Dans le cas où i < ilim donner, en fonction de i, l’expression de la déviation D subie par
le rayon subissant deux réfractions et sortant de la bulle.
