Mr.

Ndiaye
Mr. BA ENSETP-UCAD

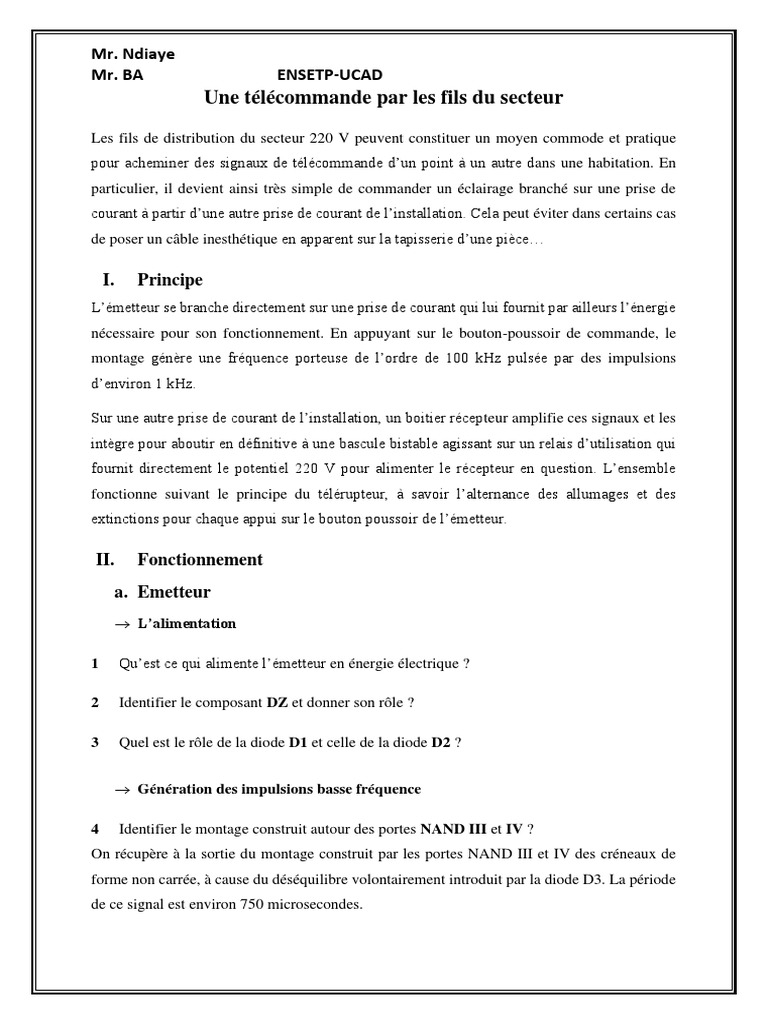

Une télécommande par les fils du secteur
Les fils de distribution du secteur 220 V peuvent constituer un moyen commode et pratique
pour acheminer des signaux de télécommande d’un point à un autre dans une habitation. En
particulier, il devient ainsi très simple de commander un éclairage branché sur une prise de
courant à partir d’une autre prise de courant de l’installation. Cela peut éviter dans certains cas
de poser un câble inesthétique en apparent sur la tapisserie d’une pièce…

I. Principe
L’émetteur se branche directement sur une prise de courant qui lui fournit par ailleurs l’énergie
nécessaire pour son fonctionnement. En appuyant sur le bouton-poussoir de commande, le
montage génère une fréquence porteuse de l’ordre de 100 kHz pulsée par des impulsions
d’environ 1 kHz.

Sur une autre prise de courant de l’installation, un boitier récepteur amplifie ces signaux et les
intègre pour aboutir en définitive à une bascule bistable agissant sur un relais d’utilisation qui
fournit directement le potentiel 220 V pour alimenter le récepteur en question. L’ensemble
fonctionne suivant le principe du télérupteur, à savoir l’alternance des allumages et des
extinctions pour chaque appui sur le bouton poussoir de l’émetteur.

II. Fonctionnement
a. Emetteur
→ L’alimentation

1 Qu’est ce qui alimente l’émetteur en énergie électrique ?

2 Identifier le composant DZ et donner son rôle ?

3 Quel est le rôle de la diode D1 et celle de la diode D2 ?

→ Génération des impulsions basse fréquence

4 Identifier le montage construit autour des portes NAND III et IV ?

On récupère à la sortie du montage construit par les portes NAND III et IV des créneaux de
forme non carrée, à cause du déséquilibre volontairement introduit par la diode D3. La période
de ce signal est environ 750 microsecondes.
Mr. Ndiaye
Mr. BA ENSETP-UCAD
5 Quel est la fréquence de ce signal ?

6 Trouver la durée des états hauts de ce signal et déterminer le rapport cyclique ?

→ Génération de la porteuse

7 Identifier le montage construit autour des portes NAND I et II ?

Le montage construit autour des portes NAND I et II devient seulement actif lorsque son entrée
2 est soumise à un état haut. En dehors de cette situation, la sortie de l’oscillateur présente un
état bas permanent.

8 Quel type de signal délivre l’oscillateur ?

9 Calculer la fréquence du signal de sortie de la porte NAND II

→ Amplification

10 Quel est rôle du transistor T BC546 ?

b. Récepteur

→ Alimentation
L’énergie provient du secteur 22O V par l’intermédiaire d’un transformateur qui délivre sur
son enroulement secondaire un potentiel alternatif de 12 V. Un pont de diode redresse les
deux alternances.

11 Identifier le composant qui permet de maintenir la tension à 9V ?

12 Quel est le rôle des condensateurs C5 et C6 ?

13 Quel est le rôle du condensateur C8 ?

→ Réception et amplification des signaux de télécommande

Les signaux de télécommande issus du secteur sont reçus par l’intermédiaire du couplage
capacitif constitué par les capacités C1 et C2. Par la suite, et après un premier traitement
réalisé par la cellule RC formée par l’ensemble R2, R6, R12, C3, C4 et C9, les signaux sont
acheminés sur la base du transistor NPN T2 et polarisé de manière à présenter un potentiel
collecteur de repos égal à environ la demie-tension d’alimentation.
Mr. Ndiaye
Mr. BA ENSETP-UCAD
14 Identifier le montage formé par la cellule RC ?

15 Comment sont montés les transistors T1 et T2 ?

16 Comment sont polarisés les transistors T1 et T2 ?

17 Déterminer le courant Ic au niveau du collecteur de T1 ?

→ Mise en forme du signal basse fréquence

18 Quel est le montage construit autour des portes NOR I et II de IC1 ?

19 Quel est la durée des états hauts consécutifs de ce montage ?

20 Identifier le montage formé par D2, R20, R4 et C16 ?

21 Quel est le montage construit autour des portes NOR III et IV de IC1 ?

→ Utilisation finale

22 Identifier le circuit CD4017 ?

23 Avec quoi peut-on remplacer le circuit CD4017 ?

24 Quel est le rôle de la diode D1 ?

25 Expliquer le rôle du transistor T1 ?

Mr. Ndiaye
Mr. BA ENSETP-UCAD

Schéma Emetteur

Schéma Récepteur
Mr. Ndiaye
Mr. BA ENSETP-UCAD
Chronogramme
