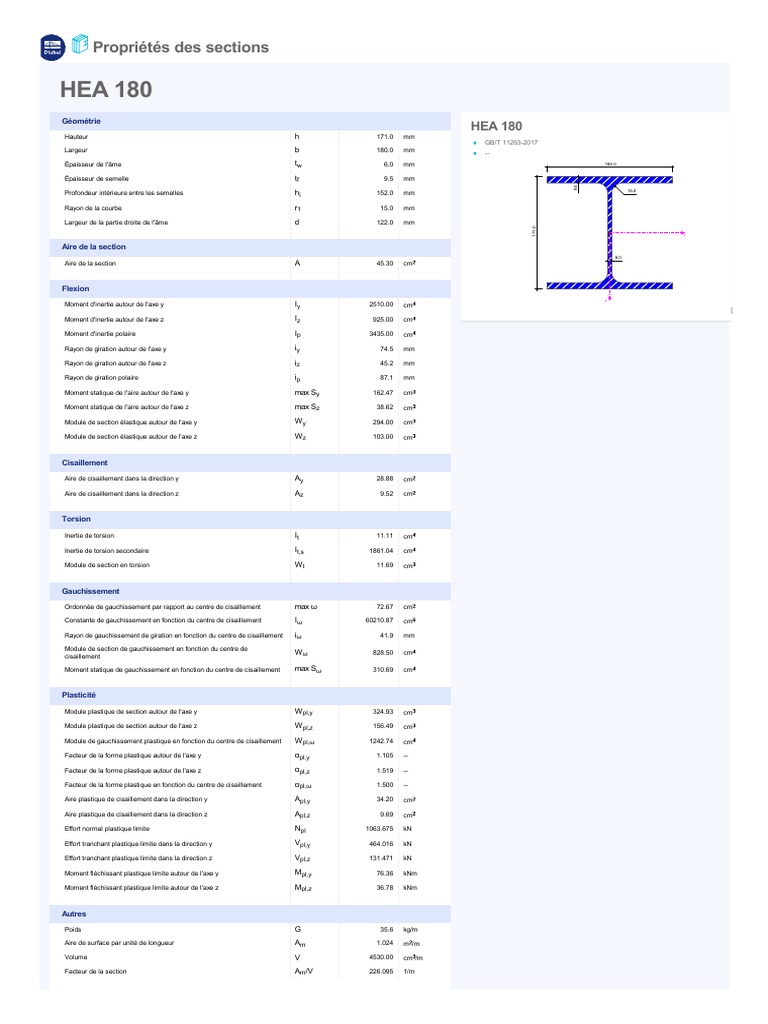

 Propriétés des sections

HEA 180
Géométrie
HEA 180
Hauteur h 171.0 mm
 GB/T 11263-2017
Largeur b 180.0 mm  --
Épaisseur de l'âme tw 6.0 mm 180.0

Épaisseur de semelle tf 9.5 mm

9.5
15.0
Profondeur intérieure entre les semelles hi 152.0 mm

Rayon de la courbe r1 15.0 mm

Largeur de la partie droite de l'âme d 122.0 mm

171.0
y

Aire de la section
6.0
Aire de la section A 45.30 cm

Flexion
z
Moment d'inertie autour de l'axe y Iy 2510.00 cm
[mm]
Moment d'inertie autour de l'axe z Iz 925.00 cm
Moment d'inertie polaire Ip 3435.00 cm
Rayon de giration autour de l'axe y iy 74.5 mm

Rayon de giration autour de l'axe z iz 45.2 mm

Rayon de giration polaire ip 87.1 mm

Moment statique de l'aire autour de l'axe y max Sy 162.47 cm

Moment statique de l'aire autour de l'axe z max Sz 38.62 cm
Module de section élastique autour de l'axe y Wy 294.00 cm
Module de section élastique autour de l'axe z Wz 103.00 cm

Cisaillement
Aire de cisaillement dans la direction y Ay 28.88 cm
Aire de cisaillement dans la direction z Az 9.52 cm

Torsion
Inertie de torsion It 11.11 cm
Inertie de torsion secondaire It,s 1861.04 cm
Module de section en torsion Wt 11.69 cm

Gauchissement
Ordonnée de gauchissement par rapport au centre de cisaillement max ω 72.67 cm
Constante de gauchissement en fonction du centre de cisaillement Iω 60210.87 cm
Rayon de gauchissement de giration en fonction du centre de cisaillement iω 41.9 mm
Module de section de gauchissement en fonction du centre de Wω 828.50 cm
cisaillement
Moment statique de gauchissement en fonction du centre de cisaillement max Sω 310.69 cm

Plasticité
Module plastique de section autour de l'axe y W pl,y 324.93 cm
Module plastique de section autour de l'axe z W pl,z 156.49 cm
Module de gauchissement plastique en fonction du centre de cisaillement W pl,ω 1242.74 cm
Facteur de la forme plastique autour de l'axe y αpl,y 1.105 --

Facteur de la forme plastique autour de l'axe z αpl,z 1.519 --

Facteur de la forme plastique en fonction du centre de cisaillement αpl,ω 1.500 --

Aire plastique de cisaillement dans la direction y Apl,y 34.20 cm

Aire plastique de cisaillement dans la direction z Apl,z 9.69 cm
Effort normal plastique limite Npl 1063.675 kN

Effort tranchant plastique limite dans la direction y Vpl,y 464.016 kN

Effort tranchant plastique limite dans la direction z Vpl,z 131.471 kN

Moment fléchissant plastique limite autour de l'axe y Mpl,y 76.36 kNm

Moment fléchissant plastique limite autour de l'axe z Mpl,z 36.78 kNm

Autres
Poids G 35.6 kg/m
Aire de surface par unité de longueur Am 1.024 m /m
Volume V 4530.00 cm /m
Facteur de la section Am/V 226.095 1/m
Aire de l'âme Aw 9.12 cm
