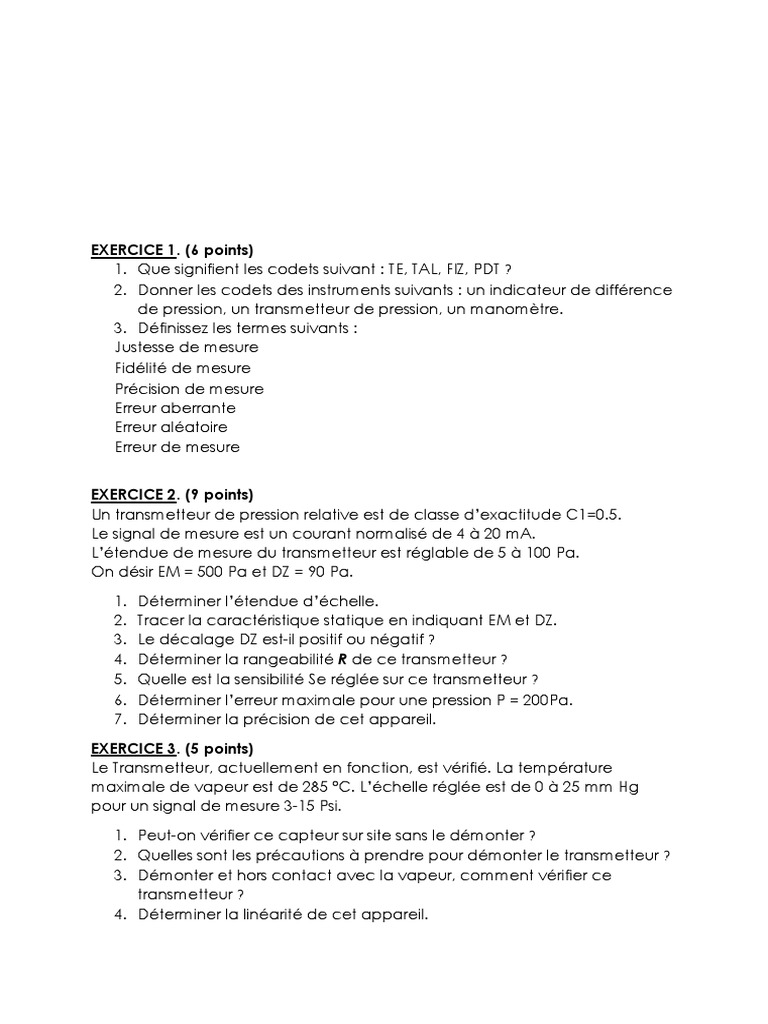

EXERCICE 1.

(6 points)
1. Que signifient les codets suivant : TE, TAL, FIZ, PDT ?
2. Donner les codets des instruments suivants : un indicateur de différence
de pression, un transmetteur de pression, un manomètre.
3. Définissez les termes suivants :
Justesse de mesure
Fidélité de mesure
Précision de mesure
Erreur aberrante
Erreur aléatoire
Erreur de mesure

EXERCICE 2. (9 points)
Un transmetteur de pression relative est de classe d’exactitude C1=0.5.
Le signal de mesure est un courant normalisé de 4 à 20 mA.
L’étendue de mesure du transmetteur est réglable de 5 à 100 Pa.
On désir EM = 500 Pa et DZ = 90 Pa.

1. Déterminer l’étendue d’échelle.

2. Tracer la caractéristique statique en indiquant EM et DZ.
3. Le décalage DZ est-il positif ou négatif ?
4. Déterminer la rangeabilité R de ce transmetteur ?
5. Quelle est la sensibilité Se réglée sur ce transmetteur ?
6. Déterminer l’erreur maximale pour une pression P = 200Pa.
7. Déterminer la précision de cet appareil.

EXERCICE 3. (5 points)
Le Transmetteur, actuellement en fonction, est vérifié. La température
maximale de vapeur est de 285 ºC. L’échelle réglée est de 0 à 25 mm Hg
pour un signal de mesure 3-15 Psi.
1. Peut-on vérifier ce capteur sur site sans le démonter ?
2. Quelles sont les précautions à prendre pour démonter le transmetteur ?
3. Démonter et hors contact avec la vapeur, comment vérifier ce
transmetteur ?
4. Déterminer la linéarité de cet appareil.
