BTS Électrotechnique

Mise en équation d’un GRAFCET

Prénom Nom

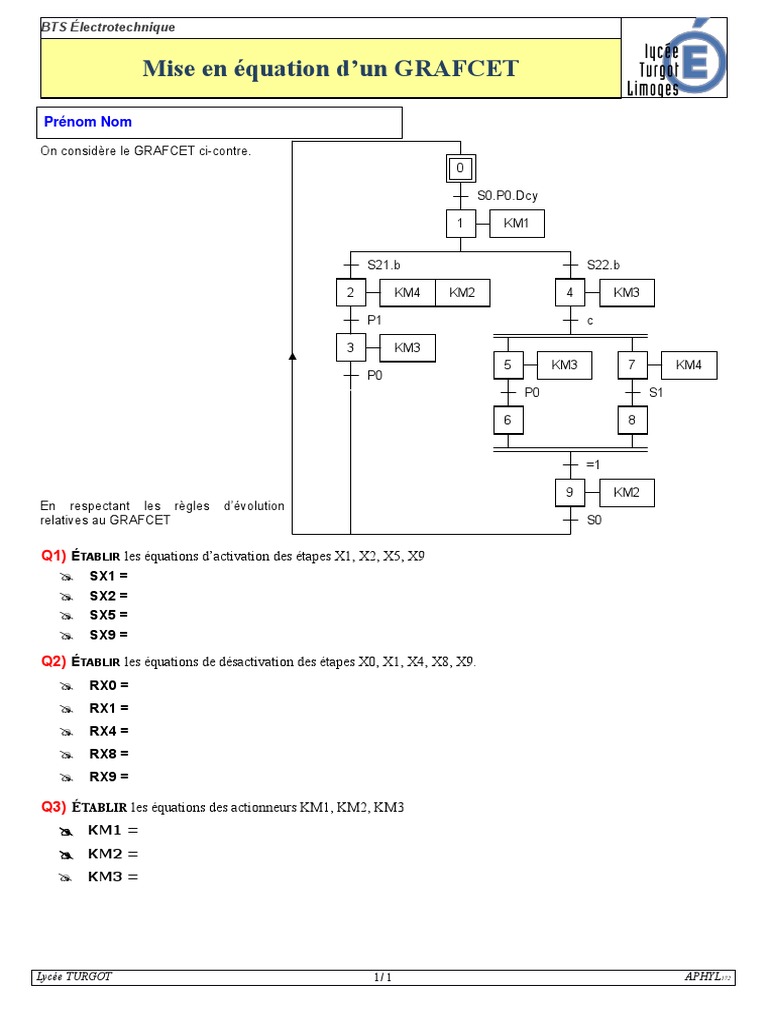

On considère le GRAFCET ci-contre.

0

S0.P0.Dcy

1 KM1

S21.b S22.b

2 KM4 KM2 4 KM3

P1 c

3 KM3
5 KM3 7 KM4
P0
P0 S1

6 8

=1

9 KM2
En respectant les règles d’évolution
relatives au GRAFCET S0

Q1) ÉTABLIR les équations d’activation des étapes X1, X2, X5, X9
 SX1 =
 SX2 =
 SX5 =
 SX9 =
Q2) ÉTABLIR les équations de désactivation des étapes X0, X1, X4, X8, X9.
 RX0 =
 RX1 =
 RX4 =
 RX8 =
 RX9 =

Q3) ÉTABLIR les équations des actionneurs KM1, KM2, KM3

 KM1 =
 KM2 =
 KM3 =
