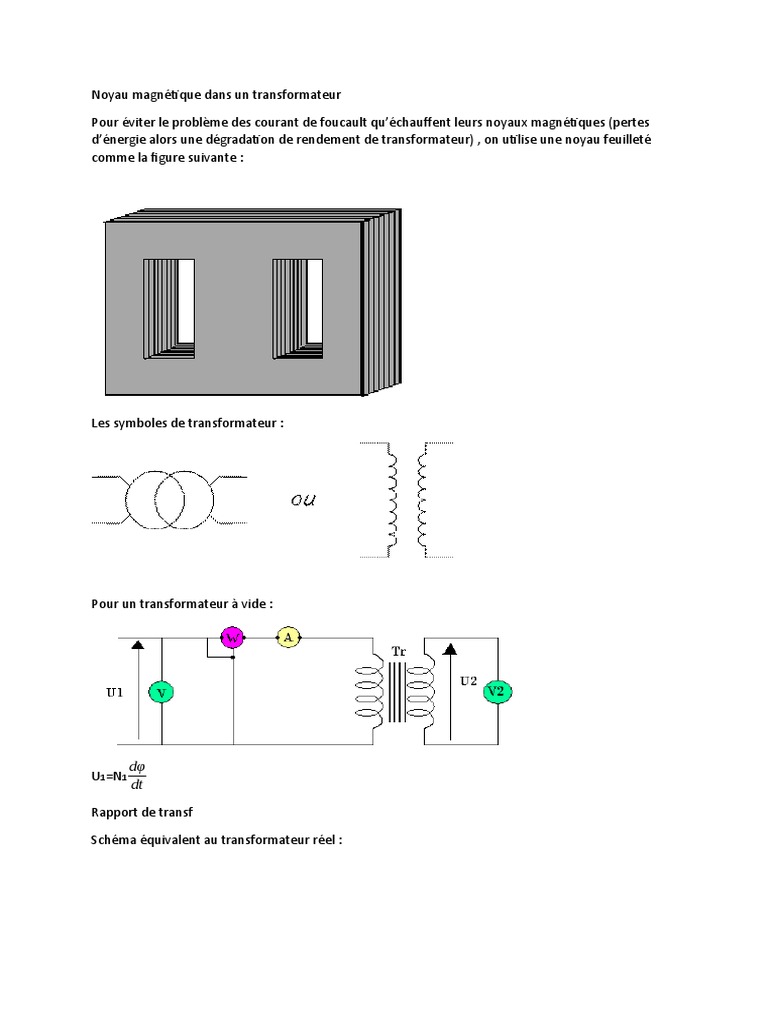

Noyau magnétique dans un transformateur

Pour éviter le problème des courant de foucault qu’échauffent leurs noyaux magnétiques (pertes
d’énergie alors une dégradation de rendement de transformateur) , on utilise une noyau feuilleté
comme la figure suivante :

Les symboles de transformateur :

Pour un transformateur à vide :

dφ
U1=N1
dt
Rapport de transf

Schéma équivalent au transformateur réel :

  U1 : tension au primaire;
 U2 : tension au secondaire;
 l1 : inductance de fuite au primaire;
 l2 : inductance de fuite au secondaire;
 r1 : résistance des bobinages au primaire;
 r2 : résistance des bobinages au secondaire;
 L0 : inductance de magnétisation ou magnétisante.
 R0 : résistance modélisant les pertes fer.
Détermination des éléments du schéma électrique équivalent :
On détermine ces éléments au cours des essais appelés :
« Essai à vide », « essai en court-circuit » et « essai en charge ».
 Essai à vide.
Le transformateur n’est connecté à aucune charge et alimenté par le primaire sous tension
nominale.

V 2n
2
V 1 n2
On mesure P10= Pfer et S10=V2n. I10 et on déduit R0= et L0=
ω √ S 10 −P10
2 2
P 10

 Essai en court-circuit :
Le transformateur est en court-circuit au secondaire et alimenté au primaire sous tension
réduite.
 m2 P 1cc 2 √ S 1 cc −P 1 cc
2 2
On mesure P1cc= rs.I2cc et S1cc=V1cc. I1cc et on déduit Rs= et Ls=m
I 1 cc 2 ω I 1 cc
2

Les types de transformateurs

Transformateur de puissance
le rôle des transformateurs est de contrôler l'énergie en la transformant en courant à
moyenne ou basse tension pour le réseau de distribution.
