EMSI RABAT-2e AP TP Electronique Analogique Année 2022-2023

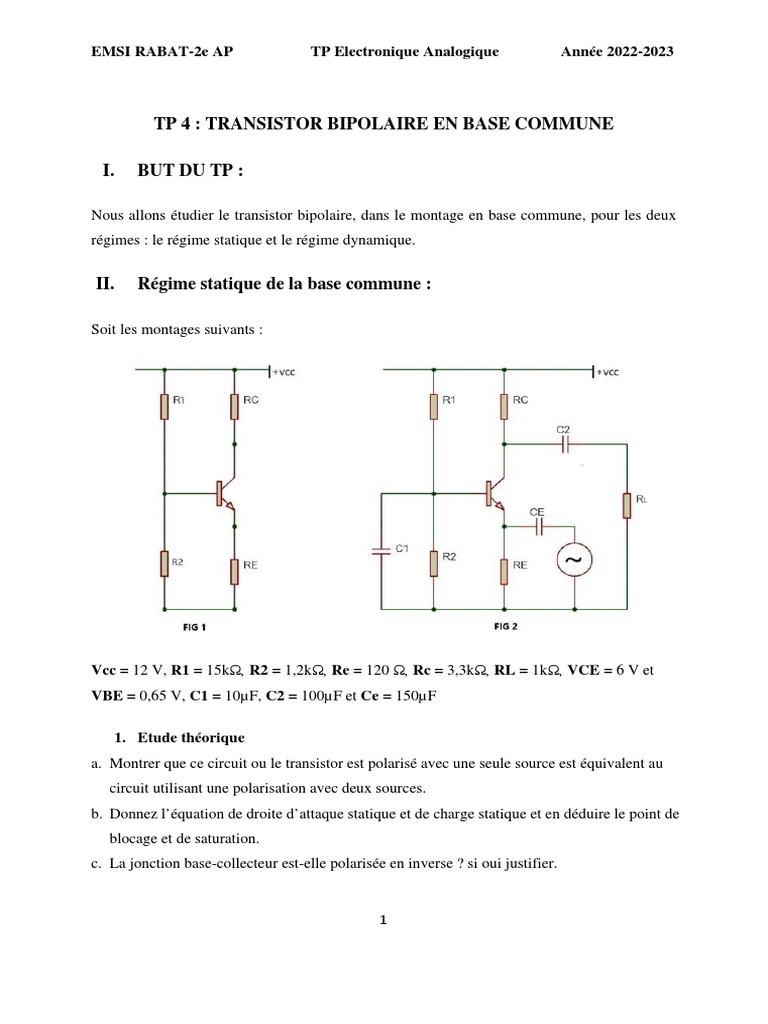

TP 4 : TRANSISTOR BIPOLAIRE EN BASE COMMUNE

I. BUT DU TP :

Nous allons étudier le transistor bipolaire, dans le montage en base commune, pour les deux
régimes : le régime statique et le régime dynamique.

II. Régime statique de la base commune :

Soit les montages suivants :

Vcc = 12 V, R1 = 15kΩ, R2 = 1,2kΩ, Re = 120 Ω, Rc = 3,3kΩ, RL = 1kΩ, VCE = 6 V et

VBE = 0,65 V, C1 = 10µF, C2 = 100µF et Ce = 150µF

1. Etude théorique
a. Montrer que ce circuit ou le transistor est polarisé avec une seule source est équivalent au
circuit utilisant une polarisation avec deux sources.
b. Donnez l’équation de droite d’attaque statique et de charge statique et en déduire le point de
blocage et de saturation.
c. La jonction base-collecteur est-elle polarisée en inverse ? si oui justifier.

1
EMSI RABAT-2e AP TP Electronique Analogique Année 2022-2023

2. Partie pratique :
a. Faire le montage 1 avec Isis. Placer les multimètres pour mesurer les tensions VB, Vc, VE et
les courants IC et Ib.
b. Donner les tensions VB, Vc, VE et les courants IC et IB.
c. Calculer Vbe, Vce.
III. Régime dynamique de la base commune :
1. Etude théorique :
a. A quoi servent C1, C2 et Ce.
b. Faire le schéma équivalent pour les petits signaux de FIG2.
c. Calculer le gain en tension G, la résistance d’entrée Ren et la résistance de sortie Rs.
2. Partie pratique :
a. Faire le montage 2 avec Isis placer le gbf et l’oscilloscope pour visualiser Ve et Vs.
b. Tracer convenablement Ve et Vs en prenant 10 mv, amplitude de Ve et pour fréquence 150
kHz.
c. Donner Vsmax et calculer Gv=Vs/Ve.
