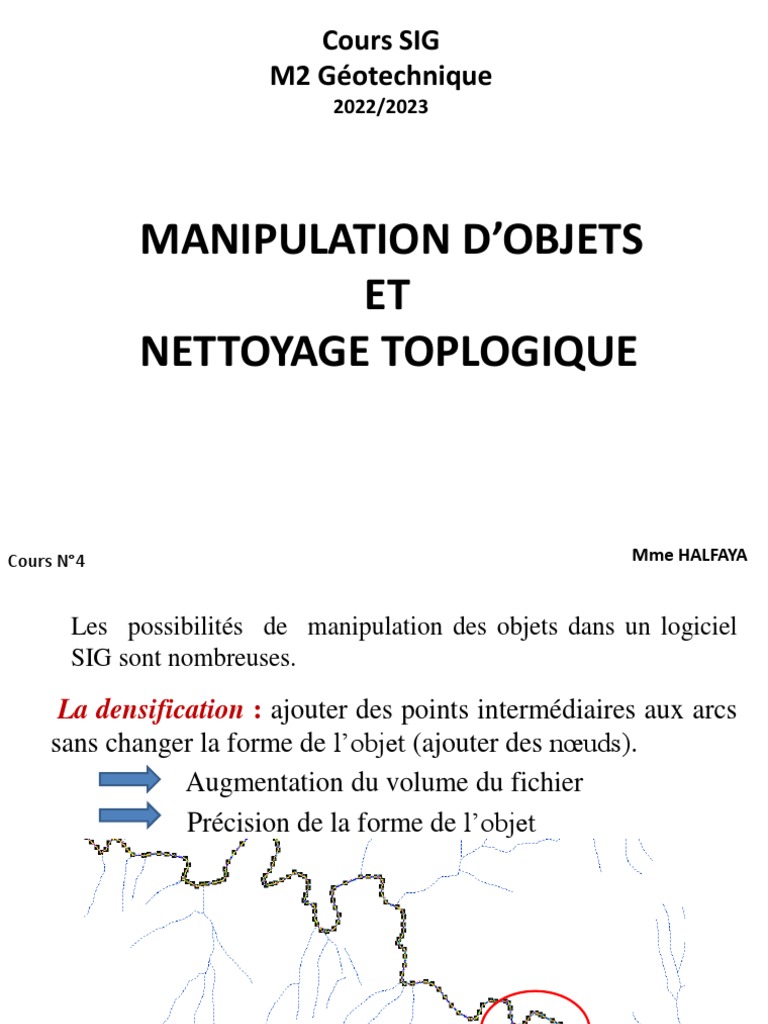

Cours SIG

M2 Géotechnique
2022/2023

MANIPULATION D’OBJETS
ET
NETTOYAGE TOPLOGIQUE

Cours N°4 Mme HALFAYA

 Les possibilités de manipulation des objets dans un logiciel
SIG sont nombreuses.

La densification : ajouter des points intermédiaires aux arcs

sans changer la forme de l’objet (ajouter des nœuds).
Augmentation du volume du fichier
Précision de la forme de l’objet
La généralisation :
simplifier la forme des arcs en supprimant des points
intermédiaires.
Réduction du volume du fichier

Avant Après
Le lissage: adoucir la sinuosité des arcs (lignes brisées)
Par exemple:
Lors de la digitalisation des courbes de niveau, celles-ci sont
saisies en polylignes. Les lignes sont brisées, elles ne sont pas
courbes; il faut donc les lissées pour qu’elles y leur courbure.

Avant Après
Conversion d’objets: consiste à convertir les polygones et
les polylignes.
polygone polyligne
Polyligne polygone

polygone polyligne
L’Agrégation:
Assembler les objets ayant les mêmes propriétés ( la même
valeur pour un attribut donné).
Exemple:
Un ensemble de parcellaires contenant du blé dans le but de
connaitre leur rendement total.

Avant (4 objets) Après ( 1 seul objet)

Désagrégation:
Désagréger des objets ayant , par fois et par segments, des attributs
différents.
Exemple: un axe routier avec des caractéristiques différentes.

Avant (1seul objet) Après ( plusieurs objets)

Manipulation des polylignes:
Découper une polyligne à un nœud ou utiliser une polyligne
comme outils permettant de découper une surface.

Ligne 1

nœud

Une seule ligne

Ligne 2

Avant Après
 Déplacer les objets

Position initiale

Position après déplacement

 Déplacer les objets en précisant une distance

Avant

Après
Pivotement: pivoter les objets manuellement

Avant Après
pivoter les objets en précisant un angle d’orientation.

Avant Après
 Le nettoyage topologique: corriger toutes les erreurs
effectuées lors de la digitalisation.
Exemple: Un polygone à l’intérieur duquel se trouve un autre à
supprimer

Après

Avant
Exemple: Un polygone à l’intérieur duquel se trouve un
autre à supprimer

Avant Après
 ANALYSES SUR LES OBJETS
GÉOGRAPHIQUES
Analyse spatiale:
Exemples:
• Créer un modèle numérique de terrain

Analyse spatiale en mode vecteur

Analyse spatiale en mode raster
 Analyse de proximité: c’est une analyse spatiale,
permettant de déterminer l’ensemble des points situés à une
distance maximale d’une entité spatiale donnée.
Exemples:
• Déterminer une zone circulaire autour d’un point.

• Déterminer un couloir autour d’un arc.

• Déterminer une zone tampon autour un polygone.

Analyse thématique: utilisée lorsqu’on veut représenter
un thème bien particulier.
Exemples:
• Densité de la population d’un territoire donné.
• Répartition spatiale d’un phénomène donné.
• Evolution d’un phénomène donné.

L’analyse thématique est de deux types:

1. Analyse uni variable.
2. Analyse multi variables.
